020 - 22197679

链轮2556系列 机加工一体式

链轮2556系列 机加工一体式是一种在机械加工下生产的、采用一体式设计的链轮。链轮2556系列 机加工一体式只适用于2556HTB-SR网带。

应用领域

机械工程

食品行业

制糖行业

包装行业

物流运输业

医疗行业

产品手册索取



产品特点

采用玻璃纤维增强塑料树脂制成的惰轮具有高转矩抗力，确保非常精确的齿形和抗磨损性。

塑料材质的惰轮相比钢制材料惰轮，质量更轻（可轻5倍），具有极佳的抗腐蚀性和抗化学侵蚀性。

链轮材质为聚酰胺，有良好的耐热性、耐磨性以及耐化学腐蚀性。

一体化设计使得链轮的尺寸更加小巧，便于安装在空间有限的传动系统中。

齿形精确，可以与链板良好的配合，提供动力，以此准确、迅速输送物品。

根据机械传动系统的设计要求，确定链轮的安装位置。确保链轮的安装位置准确无误，以保证传动的精度和稳定性。

确定链轮安装于轴的方式，熟悉流程，确保链轮固定在轴上，防止送动。

将链板套在链轮上，确保链板的方向正确。链板的方向应与链轮的旋转方向一致，以保证传动的顺畅性。

安装完成后，检查链轮和链板的安装质量。确保链轮安装牢固，链条张紧度适中，传动顺畅无卡顿，确保链轮和链条在同一平面内，避免出现偏斜或跳动等现象。

从动链轮应有张紧装置。

链轮磨损过大时最好及时更换，否则会加剧链板和链轮的磨损。

由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。

要定期地清洁及润滑链轮，以提高其使用寿命。

聚酰胺具有较高的拉伸强度、弯曲强度和压缩强度，可承受较大的载荷，具有良好的韧性和抗冲击性，在受到冲击时不易破裂，耐磨性优异。

具有良好的可加工性，可采用注塑、挤出、吹塑等多种加工方法制造各种形状的零部件，聚酰胺的流动性较好，可在较低的温度和压力下成型，降低了加工成本。

技术参数

点击图片放大

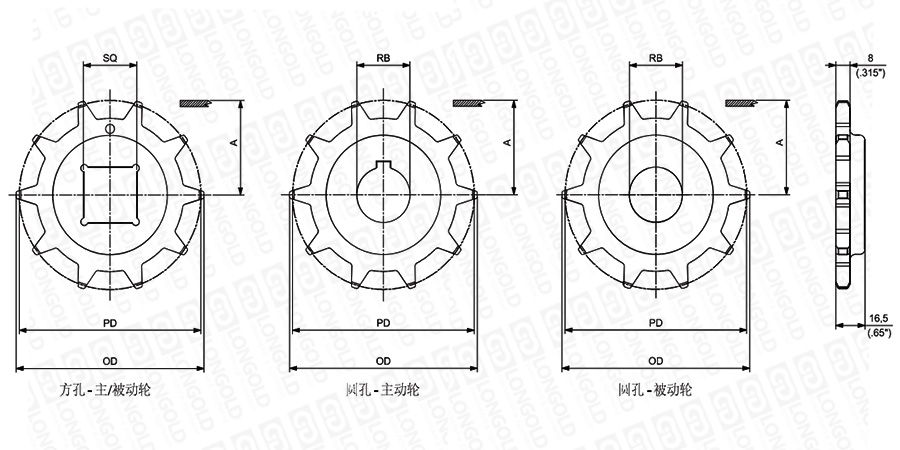

■链轮结构详见如上图

上图为链轮2556系列 机加工一体式的结构图。

可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。


■链轮尺寸表

齿数

分度圆
直径
齿顶圆
直径
垫条
定位

孔径*

型号（方孔）

型号（圆孔）

重量

PDF图纸

DXF图纸

PD

OD

A

主/被动轮

主动轮

被动轮

kg

lbs

mm

inch

mm

inch

mm

inch

mm

inch

SQ

RB

8*

82.97

3.267

86.50

3.406

35.14

1.383

30

-

-

MPBAT25550830

MPBAF25550830

0.04

0.09

请咨询

请咨询

35

-

-

MPBAT25550835

MPBAF25550835

0.03

0.08

-

1

-

MPBAT255508254

MPBAF255508254


0.04

0.10

-

1 1/4

-

MPBAT255508317

MPBAF255508317

0.04

0.08

10

102.75

4.045

106.50

4.193

45.03

1.773

30

-

-

MPBAT25551030

MPBAF25551030

0.08

0.17

35

-

-

MPBAT25551035

MPBAF25551035

0.07

0.16

40

-

MPBAQ25551040

MPBAT25551040

MPBAF25551040

0.06

0.14

-

1

-

MPBAT255510254

MPBAF255510254

0.08

0.18

-

1 1/4

-

MPBAT255510317

MPBAF255510317

0.07

0.16

-

1 1/2

MPBAQ255510381

MPBAT255510381

MPBAF255510381

0.07

0.15

注：

1.圆孔链轮孔径表示直径。

2.英制圆孔主动轮提供固定螺栓，公制不提供。


型号表示例


MPBAT
 2550
08
30
（1）
 （2）
（3）
（4）


（1）机加工一体式圆孔主动轮

（2）链轮系列

（3）齿数：8齿

（4）孔径


订购方法

订购链轮时的注意事项

必须确认链板的规格，确认链板的宽度、导块厚度、导块内宽等尺寸。

请把链轮的各项要求提供后进行订购。或者咨询隆德技术人员。




×
