1 1/4"节距重载转弯网带 2556 HTB系列

1"节距重载链板 USPM系列具有出色的平整度与制造精度，低摩擦系数使产品在边缘过渡十分轻松。全封闭表面，即便在与链轮啮合时，模块间也没有缝隙。特别适用于玻璃制品，小体积产品及不稳定的容器（例如PET花瓣底瓶）。

应用领域

机械工程

食品行业

包装行业

造纸行业

医疗行业

矿产行业

产品手册索取



产品特点

装配径向轴承，分体式导向系统，在转弯段吸收径向力且防止倒翻。

外侧模块采用加强型的铰链与面积更大的横截面，可提供紧凑转弯半径的形式（SR）：内侧模块加强型设计；转弯内径与网带宽度比例可达1.2。

外侧铰链“防呆设计”，避免拼装错误，导向系统适用于44mm间隙的输送机架。

在输送机上将两端链板的端部相互靠近。

将链板一侧的销轴插入另一条链板相应的铰链里，请确保铰链位于相应销轴的上方。

在链板下方连接处使用安装销。

从边缘开始，把铰链按进所有贯穿链板相应的销轴里，一旦操作完成，请记住检查铰链与销轴是否正确连接。

将安装销垫到被链板的铰链下方。

将螺丝刀插入铰链的空隙处。

轻微的撬动螺丝刀以分离销轴与其相应的铰链。

重复之前的操作，它将沿着一个横向的方向被拆分。

确保输送链板的组装符合设备要求和制造商的指导，安装时要保证链板的张紧度适中，过松会导致链板打滑、跑偏，影响输送效率；过紧则会增加链板的张力，可能导致链板过早损坏。

在组装链板完成前，检查链板上是否有杂物、油污等，如有应及时清理，以免影响链板的正常运行和产品质量。检查链板的连接件、紧固件是否牢固，驱动装置是否正常工作。

定期对输送链板进行清洁，去除链板上的灰尘、油污和残留物料，可以使用专门的清洁工具和清洁剂，避免使用腐蚀性强的化学物质。

高性能特殊均聚聚甲醛树脂，有着较高的强度以及硬度，适用于有低摩擦系数及含尘环境需求的应用。

技术参数

点击图片放大

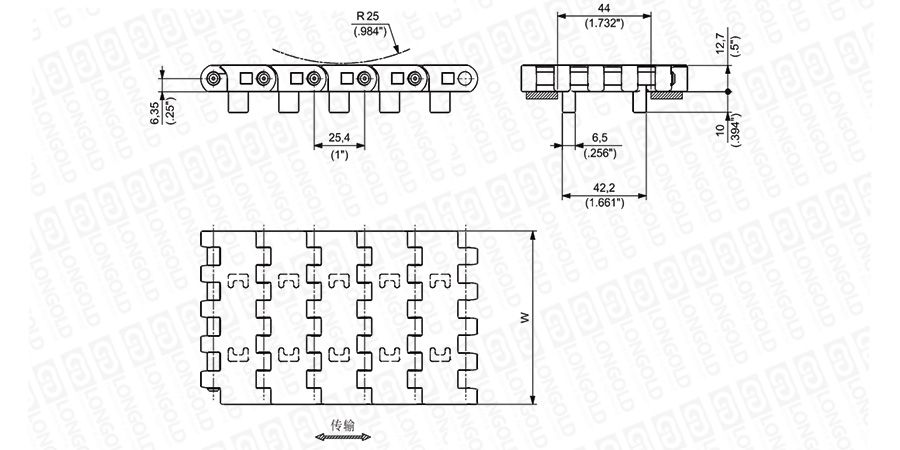

■链板结构详见如上图

上图为1 1/4"节距重载转弯网带 2556 HTB系列，图纸中已标明部分尺寸。

可根据客户的需求，定制网带的材质以及宽度，详细请咨询隆德技术人员。


■链板尺寸表

材质

型号

宽度

内径

重量

PDF图纸

DXF图纸

W

内径

Ri

中径

Rm

模块

销轴

mm

inch

mm

inch

mm

inch

kg/m

lbs/ft

高性能均聚聚甲醛

（UP）

PBT

LD2556HTB-UP0255

255

10.04

472.5

18.60

600

23.62

3.24

2.18

请咨询

请咨询

LD2556HTB-UP0340

340

13.39

630.0

24.80

800

31.50

3.97

2.67

LD2556HTB-UP0425

425

16.73

787.3

31.00

1000

39.37

4.70

3.16

LD2556HTB-UP0510

510

20.08

945.0

37.21

1200

47.24

5.43

3.65

LD2556HTB-UP0595

595

23.43

1102.5

43.41

1400

55.12

6.16

4.14

LD2556HTB-UP0680

680

26.77

1260.0

49.61

1600

62.99

6.90

4.64

LD2556HTB-UP0765

765

30.12

1417.5

55.81

1800

70.87

7.63

5.13

LD2556HTB-UP0850

850

33.46

1575.0

62.01

2000

78.74

8.36

5.62


型号表示例


LD
 2556HTB
 UP
 0255

（1）
 （2）
 （3）


（1）系列

（2）高性能均聚聚甲醛

（3）宽度尺寸


链板应用


输送产品

食品/饮料/灌装应用

特殊应用

易拉罐（2-3片）

PET瓶

玻璃瓶

烘焙

纸包装/纸板箱

转弯网带1 1/4"节距

链板/网带

2556HTB系列

包装产品输送

包装产品输送

包装产品输送

输送线

输送线





×
