注塑一体式链轮-1010系列

注塑一体式链轮是一种在注塑工艺下生产的、采用一体式设计的链轮。注塑一体式链轮-1010系列适用于:1500/1600/HF 1600/HFS 1600/RR 1500/RR 1600/1110系列链板与网带。

产品手册索取




产品特点

采用玻璃纤维增强塑料树脂制成的惰轮具有高转矩抗力,确保非常精确的齿形和抗磨损性。

塑料材质的惰轮相比钢制材料惰轮,质量更轻(可轻5倍),具有极佳的抗腐蚀性和抗化学侵蚀性。

链轮材质为加强型聚酰胺,有良好的耐热性、耐磨性以及耐化学腐蚀性。

一体化设计使得链轮的尺寸更加小巧,便于安装在空间有限的传动系统中。

齿形精确,可以与链板良好的配合,提供动力,以此准确、迅速输送物品。

根据机械传动系统的设计要求,确定链轮的安装位置。确保链轮的安装位置准确无误,以保证传动的精度和稳定性。

确定链轮安装于轴的方式,熟悉流程,确保链轮固定在轴上,防止送动。

将链板套在链轮上,确保链板的方向正确。链板的方向应与链轮的旋转方向一致,以保证传动的顺畅性。

安装完成后,检查链轮和链板的安装质量。确保链轮安装牢固,链条张紧度适中,传动顺畅无卡顿,确保链轮和链条在同一平面内,避免出现偏斜或跳动等现象。

从动链轮应有张紧装置。

链轮磨损过大时最好及时更换,否则会加剧链板和链轮的磨损。

由于主动链轮转速高、齿数少,在相同条件下,比从动轮磨损快些,属正常情况。

要定期地清洁及润滑链轮,以提高其使用寿命。

加强型聚酰胺比普通的聚酰胺具有更高的拉伸强度、弯曲强度和压缩强度,可承受更大的载荷,具有良好的韧性和抗冲击性,在受到冲击时不易破裂,耐磨性优异。

具有良好的可加工性,可采用注塑、挤出、吹塑等多种加工方法制造各种形状的零部件,聚酰胺的流动性较好,可在较低的温度和压力下成型,降低了加工成本。

技术参数

点击图片放大


■链轮结构详见如上图

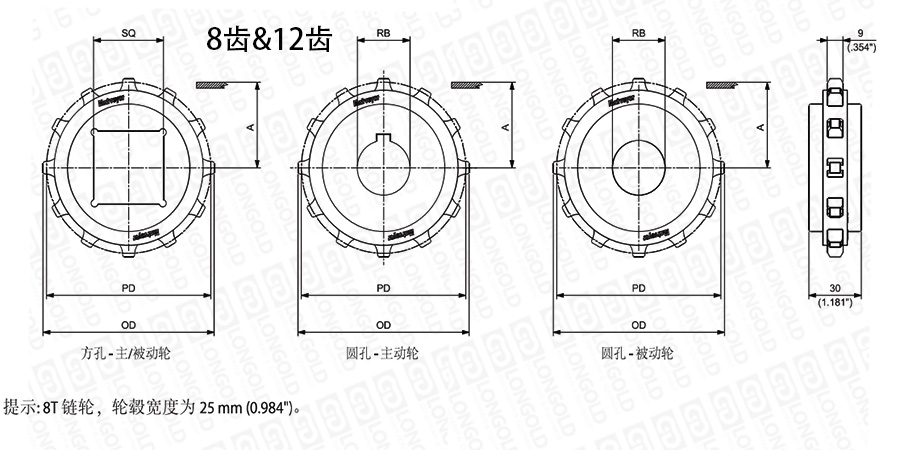

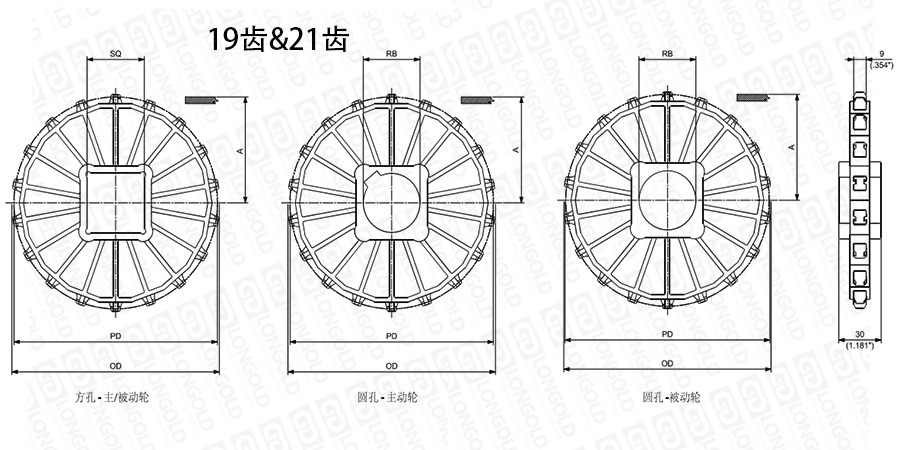

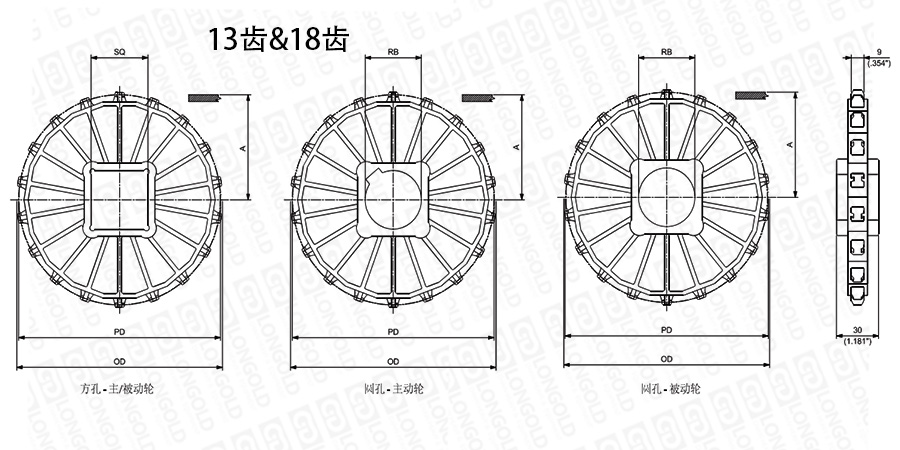

上图为注塑一体式链轮-1010系列的结构图。

可根据客户的需求,定制链轮的齿数,详细请咨询隆德技术人员。


■链轮尺寸表

齿数

分度圆
直径
齿顶圆
直径
垫条
定位

孔径*

型号(方孔)
主/被动轮

型号(圆孔)

重量

PDF图纸

DXF图纸

PD

OD

A

主动轮

被动轮

kg

lbs

mm

inch

mm

inch

mm

inch

mm

inch

SQ

RB

8

66.37

2.613

64.50

2.539

28.80

1.134

20

-

-

MPBT10100820

MPBF10100820

0.05

0.11

请咨询

请咨询

25

-

MPBT10100825

MPBF10100825

0.04

0.10

30

-

-

MPBT10100830

MPBF10100830

0.04

0.08

-

1 1/4

-

MPBT101008254

MPBF101008254

0.04

0.10

-

1 1/2

-

MPBT101008317

MPBF101008317

0.03

0.07

12

98.14

3.864

97.90

3.854

44.70

1.760

30

-

-

MPBT10101230

MPBF10101230

0.14

0.30

35

-

-

MPBT10101235

MPBF10101235

0.13

0.28

40

-

MPBPQ10101240

MPBT10101240

MPBF10101240

0.12

0.27

-

1 3/16

-

MPBT101012301

MPBF101012301

0.14

0.30

-

1 7/16

-

MPBT101012365

MPBF101012365

0.12

0.27

-

1 1/2

-

MPBT101012381

MPBF101012381

0.12

0.26

13

106.14

4.179

106.20

4.181

48.70

1.917

30

-

-

MPBT10101330

MPBF10101330

0.17

0.38

35

-

-

MPBT10101335

MPBF10101335

0.15

0.33

40

-

MPBPQ10101340

MPBT10101340

MPBF10101340

0.16

0.36

-

1 3/16

-

MPBT101013301

MPBF101013301

0.17

0.38

-

1 7/16

-

MPBT101013365

MPBF101013365

0.16

0.35

-

1 1/2

MPBPQ101013381

MPBT101013381

MPBF101013381

0.15

0.34

18

146.27

5.759

147.20

5.795

68.80

2.709

30

-

-

MPBT10101830

MPBF10101830

0.19

0.41

35

-

-

MPBT10101835

MPBF10101835

0.21

0.47

40

-

MPBPQ10101840

MPBT10101840

MPBF10101840

0.20

0.44

60

-

MPBPQ10101860

MPBT10101860

MPBF10101860

0.16

0.36

-

1 3/16

-

MPBT101018301

MPBF101018301

0.21

0.46

-

1 7/16

-

MPBT101018365

MPBF101018365

0.20

0.43

-

1 1/2

-

MPBT101018381

MPBF101018381

0.29

0.42

19

154.32

6.076

155.30

6.114

72.80

2.866

30

-

-

MPBT10101930

MPBF10101930

0.18

0.41

35

-

-

MPBT10101935

MPBF10101935

0.17

0.38

40

-

MPBPQ10101940

MPBT10101940

MPBF10101940

0.16

0.35

50

-

-

MPBT10101940

MPBF10101940

0.19

0.42

60

-

MPBPQ10101960

MPBT10101960

MPBF10101960

0.15

0.34

65

-

MPBPQ10101965

-

-

0.17

0.37

-

1

-

MPBT101019254

MPBF101019254

0.19

0.43

-

1 3/16

-

MPBT101019301

MPBF101019301

0.18

0.41

-

1 7/16

-

MPBT101019365

MPBF101019365

0.17

0.37

-

1 1/2

MPBPQ101019381

MPBT101019381

MPBF101019381

0.17

0.36

-

2 1/2

MPBPQ101019635

-

-

0.17

0.37

21

170.42

6.709

171.60

6.756

80.90

3.185

30

-

-

MPBT10102130

MPBF10102130

0.27

0.59

35

-

-

MPBT10102135

MPBF10102135

0.26

0.57

40

-

MPBPQ10102140

MPBT10102140

MPBF10102140

0.25

0.54

50

-

-

MPBT10102140

MPBF10102140

0.29

0.64

60

-

MPBPQ10102160

MPBT10102160

MPBF10102160

0.22

0.49

-

1 3/16

-

MPBT101021301

MPBF101021301

0.27

0.59

-

1 7/16

-

MPBT101021365

MPBF101021365

0.25

0.56

-

1 1/2

MPBPQ101021381

MPBT101021381

MPBF101021381

0.25

0.55

注:圆孔链轮表示直径,方孔链轮表示边长。


型号表示例


MPBT

1010

08

20
(1)

(2)

(3)

(4)


(1)注塑一体式圆孔主动轮

(2)链轮系列

(3)齿数:8齿

(4)孔径


订购方法

订购链轮时的注意事项

必须确认链板的规格,确认链板的宽度、导块厚度、导块内宽等尺寸。

请把链轮的各项要求提供后进行订购。或者咨询隆德技术人员




×
