020 - 22197679

注塑分体式链轮-1010系列

注塑分体式链轮-1010系列是一种在注塑工艺下生产的、采用分体式设计的链轮。该系列链轮适用于：1500/1600/HF 1600/HFS 1600/RR 1500/RR 1600/1110系列链板与网带。

应用领域

机械工程

食品行业

制糖行业

包装行业

物流运输业

医疗行业

产品手册索取



产品特点

采用玻璃纤维增强塑料树脂制成的链轮具有高转矩抗力，确保非常精确的齿形和抗磨损性。

塑料材质的链轮相比钢制材料链轮，质量更轻(可轻5倍)，具有极佳的抗腐蚀性和抗化学侵蚀性。

链轮材质为加强型聚酰胺，所有的连接螺栓都由不锈钢制成，螺母材质为镀镍黄铜。

分体式链轮设计便于主动轮和从动轮的组装和拆卸，无需拆装滚轴，减少安装和维修成本。

齿形精确，可以与链板良好的啮合，提供动力，以此准确、迅速输送物品。

有多个不同齿数链轮提供选择，满足不同的需求。

根据机械传动系统的设计要求，确定链轮的安装位置。确保链轮的安装位置准确无误，以保证传动的精度和稳定性。

确定链轮安装于轴的方式，熟悉流程，确保链轮固定在轴上，防止送动。

将链板套在链轮上，确保链板的方向正确。链板的方向应与链轮的旋转方向一致，以保证传动的顺畅性。

安装完成后，检查链轮和链板的安装质量。确保链轮安装牢固，链条张紧度适中，传动顺畅无卡顿，确保链轮和链条在同一平面内，避免出现偏斜或跳动等现象。

从动链轮应有张紧装置。

链轮磨损过大时最好及时更换，否则会加剧链板和链轮的磨损。

由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。

要定期地清洁及润滑链轮，以提高其使用寿命。

加强型聚酰胺比普通的聚酰胺具有更高的拉伸强度、弯曲强度和压缩强度，可承受更大的载荷，具有良好的韧性和抗冲击性，在受到冲击时不易破裂，耐磨性优异。

具有良好的可加工性，可采用注塑、挤出、吹塑等多种加工方法制造各种形状的零部件，聚酰胺的流动性较好，可在较低的温度和压力下成型，降低了加工成本。

技术参数

点击图片放大

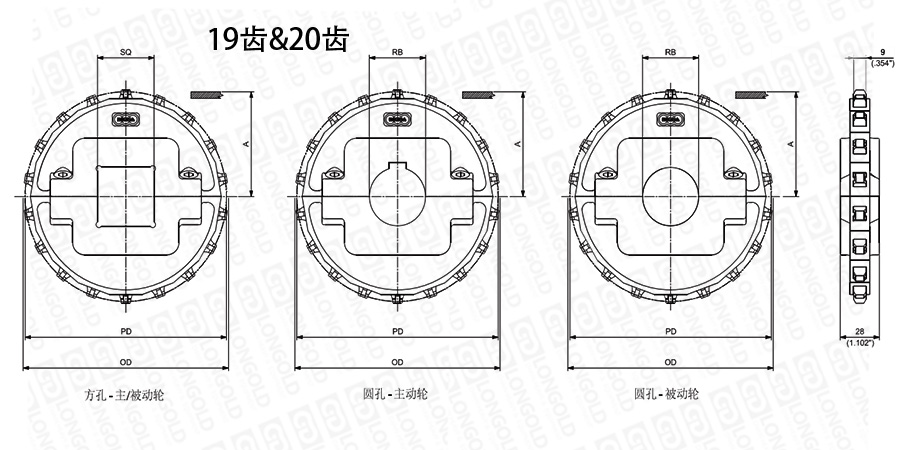

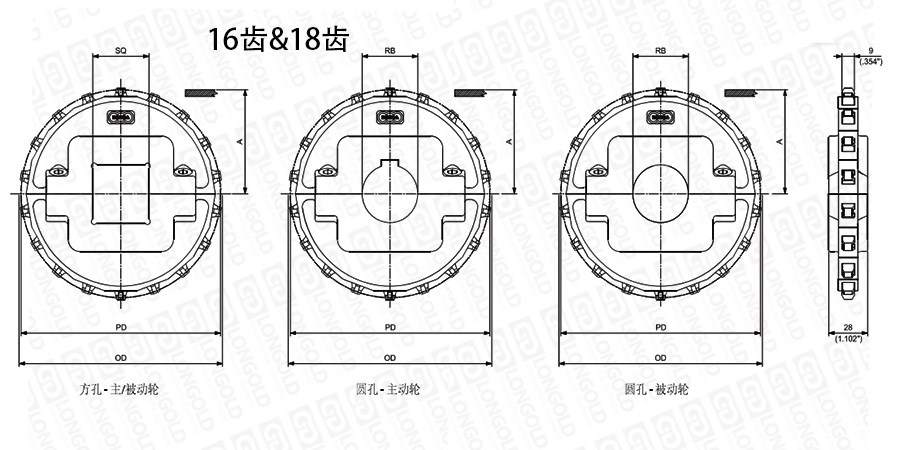

■链轮结构详见如上图

上图为注塑分体式链轮-1010系列的结构图。

可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。


■链轮尺寸表

齿数

分度圆
直径
齿顶圆
直径
垫条
定位

孔径*

型号（方孔）
主/被动轮

型号（圆孔）

重量

PDF图纸

DXF图纸

PD

OD

A

主动轮

被动轮

kg

lbs

mm

inch

mm

inch

mm

inch

mm

inch

SQ

RB

16

130.20

5.126

130.10

5.122

60.70

2.390

30

-

-

MPBST10101630

MPBF10101630

0.27

0.59

请咨询

请咨询

35

-

-

MPBST10101635

MPBF10101635

0.26

0.58

40

-

MPBSQ10101640

MPBST10101640

MPBF10101640

0.25

0.56

50

-

-

MPBST10101640

MPBF10101640

0.25

0.54

60

-

MPBSQ10101660

MPBST10101660

MPBF10101660

0.24

0.52

65

-

MPBSQ10101665

-

-

0.19

0.42

-

1

-

MPBST101016254

MPBF101016254

0.27

0.61

-

1 3/16

-

MPBST101016301

MPBF101016301

0.27

0.59

-

1 1/4

-

MPBST101016317

MPBF101016317

0.27

0.59

-

1 7/16

-

MPBST101016365

MPBF101016365

0.26

0.57

-

1 1/2

MPBSQ101016381

MPBST101016381

MPBF101016381

0.26

0.57

18

146.27

5.759

147.20

5.795

68.80

2.709

30

-

-

MPBST10101830

MPBSF10101830

0.32

0.71

35

-

-

MPBST10101835

MPBSF10101835

0.32

0.70

40

-

MPBSQ10101840

MPBST10101840

MPBSF10101840

0.31

0.68

45

-

-

MPBST10101845

MPBSF10101845

0.30

0.66

50

-

MPBSQ10101850

MPBST10101850

MPBSF10101850

0.29

0.64

60

-

MPBSQ10101860

MPBST10101860

MPBSF10101860

0.27

0.59

-

1

-

MPBST101018254

MPBSF101018254

0.33

0.72

-

1 3/16

-

MPBST101018301

MPBSF101018301

0.32

0.71

-

1 1/4

-

MPBST101018317

MPBSF101018317

0.32

0.71

-

1 7/16

-

MPBST101018365

MPBSF101018365

0.31

0.69

-

1 1/2

MPBSQ101018381

MPBST101018381

MPBSF101018381

0.31

0.69

-

2

-

MPBST101018508

MPBSF101018508

0.29

0.63

19

154.32

6.076

155.30

6.114

72.80

2.866

30

-

-

MPBST10101930

MPBSF10101930

0.33

0.72

35

-

-

MPBST10101935

MPBSF10101935

0.32

0.71

40

-

MPBSQ10101940

MPBST10101940

MPBSF10101940

0.31

0.69

45

-

-

MPBST10101945

MPBSF10101945

0.30

0.67

50

-

MPBSQ10101950

MPBST10101950

MPBSF10101950

0..30

0.65

60

-

MPBSQ10101960

MPBST10101960

MPBSF10101960

0.27

0.61

-

1

-

MPBST101019254

MPBSF101019254

0.35

0.77

-

1 3/16

-

MPBST101019301

MPBSF101019301

0.33

0.72

-

1 1/4

-

MPBST101018317

MPBSF101018317

0.32

0.71

-

1 7/16

-

MPBST101019365

MPBSF101019365

0.32

0.70

-

1 1/2

MPBSQ101019381

MPBST101019381

MPBSF101019381

0.32

0.70

2

-

MPBST101019508

MPBSF101019508

0.28

0.62

-

2 1/2

MPBSQ101019635

-

-

0.25

0.54

20

162.37

6.393

162.80

6.409

76.80

3.024

30

-

-

MPBST10102030

MPBSF10102030

0.35

0.78

35

-

-

MPBST10102035

MPBSF10102035

0.35

0.77

40

-

MPBSQ10102040

MPBST10102040

MPBSF10102040

0.34

0.75

45

-

-

MPBST10102045

MPBSF10102045

0.32

0.71

50

-

MPBSQ10102050

MPBST10102050

MPBSF10102050

0..30

0.66

60

-

MPBSQ10102060

MPBST10102060

MPBSF10102060

0.26

0.58

-

1

-

MPBST101020254

MPBSF101020254

0.36

0.79

-

1 3/16

-

MPBST101020301

MPBSF101020301

0.35

0.78

-

1 1/4

-

MPBST101018317

MPBSF101018317

0.35

0.78

-

1 7/16

-

MPBST101020365

MPBSF101020365

0.35

0.76

-

1 1/2

MPBSQ101020381

MPBST101020381

MPBSF101020381

0.34

0.76

2

-

MPBST101020508

MPBSF101020508

0.32

0.71

-

2 1/2

MPBSQ101020635

-

-

0.27

0.59

注：

1.圆孔链轮表示直径，方孔链轮表示边长。

2.英制圆孔主动轮提供固定螺栓，公制不提供。


型号表示例


MPBST
1010
16
30
（1）
（2）
（3）
（4）


（1）注塑分体式圆孔主动轮

（2）链轮系列

（3）齿数：16齿

（4）孔径


订购方法

订购链轮时的注意事项

必须确认链板的规格，确认链板的宽度、导块厚度、导块内宽等尺寸。

请把链轮的各项要求提供后进行订购。或者咨询隆德技术人员。




×
