机加工一体式链轮-1010系列

机加工一体式链轮是一种在机械加工下生产的、采用一体式设计的链轮。机加工一体式链轮-1010系列适用于：1500/1600/HF 1600/HFS 1600/RR 1500/RR 1600/1110系列链板与网带。

应用领域

机械工程

食品行业

制糖行业

包装行业

物流运输业

医疗行业

产品手册索取



产品特点

采用玻璃纤维增强塑料树脂制成的惰轮具有高转矩抗力，确保非常精确的齿形和抗磨损性。

塑料材质的惰轮相比钢制材料惰轮，质量更轻(可轻5倍)，具有极佳的抗腐蚀性和抗化学侵蚀性。

链轮材质为聚酰胺，有良好的耐热性、耐磨性以及耐化学腐蚀性。

一体化设计使得链轮的尺寸更加小巧，便于安装在空间有限的传动系统中。

齿形精确，可以与链板良好的配合，提供动力，以此准确、迅速输送物品。

根据机械传动系统的设计要求，确定链轮的安装位置。确保链轮的安装位置准确无误，以保证传动的精度和稳定性。

确定链轮安装于轴的方式，熟悉流程，确保链轮固定在轴上，防止送动。

将链板套在链轮上，确保链板的方向正确。链板的方向应与链轮的旋转方向一致，以保证传动的顺畅性。

安装完成后，检查链轮和链板的安装质量。确保链轮安装牢固，链条张紧度适中，传动顺畅无卡顿，确保链轮和链条在同一平面内，避免出现偏斜或跳动等现象。

从动链轮应有张紧装置。

链轮磨损过大时最好及时更换，否则会加剧链板和链轮的磨损。

由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。

要定期地清洁及润滑链轮，以提高其使用寿命。

聚酰胺具有较高的拉伸强度、弯曲强度和压缩强度，可承受较大的载荷，具有良好的韧性和抗冲击性，在受到冲击时不易破裂，耐磨性优异。

具有良好的可加工性，可采用注塑、挤出、吹塑等多种加工方法制造各种形状的零部件，聚酰胺的流动性较好，可在较低的温度和压力下成型，降低了加工成本。

技术参数

点击图片放大

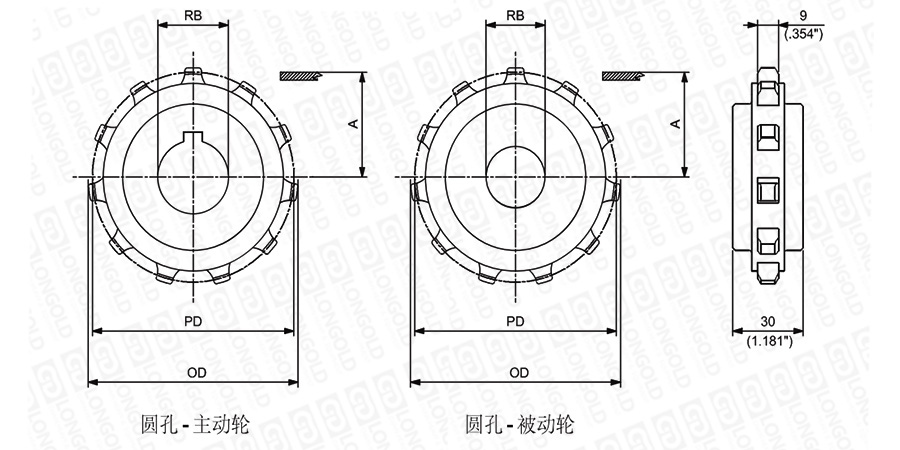

■链轮结构详见如上图

上图为机加工一体式链轮-1010系列的结构图。

可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。


■链轮尺寸表

齿数

分度圆直径

齿顶圆直径

垫条定位

孔径*

型号（圆孔）

重量

PDF图纸

DXF图纸

PD

OD

A

主动轮

被动轮

Kg

lbs

mm

inch

mm

inch

mm

inch

mm

inch

RB

10

82.20

3.236

81.30

3.201

36.70

1.445

25

-

MPBAT10101025

MPBAF10101025

0.09

0.19

请咨询

请咨询

30

-

MPBAT10101030

MPBAF10101030

0.08

0.18

-

1

MPBAT101010254

MPBAF101010254

0.09

0.19

-

1 1/4

MPBAT101010317

MPBAF101010317

0.08

0.17

-

1 1/2

MPBAT101010381

MPBAF101010381

0.07

0.14

11

90.16

3.550

89.60

3.528

40.70

1.602

25

-

MPBAT10101125

MPBAF10101125

0.11

0.25

30

-

MPBAT10101130

MPBAF10101130

0.11

0.23

-

1

MPBAT101011254

MPBAF101011254

0.11

0.25

-

1 1/4

MPBAT101011317

MPBAF101011317

0.10

0.23

-

1 1/2

MPBAT101011381

MPBAF101011381

0.09

0.20

注：

1.圆孔链轮孔径表示直径。

2.英制圆孔主动轮提供固定螺栓(8T链轮除外），公制不提供。




型号表示例


MPBAT
1010
10
25
（1）
（2）
（3）
（4）


（1）机加工一体式圆孔主动轮

（2）链轮系列

（3）齿数：10齿

（4）孔径


订购方法

订购链轮时的注意事项

必须确认链板的规格，确认链板的宽度、导块厚度、导块内宽等尺寸。

请把链轮的各项要求提供后进行订购。或者咨询隆德技术人员。




×
