100-1 QD孔链轮

美标单排QD孔链轮，是美国ASME标准的单排链轮，链轮上带有锥孔，配合QD衬套使用。材料通常为碳钢或不锈钢，表面处理可能包括发黑、镀锌或镀镍，以提高耐磨性和耐腐蚀性。链轮为单排齿，配用ANSI标准1列滚子链使用，100-1QD孔链轮，配用LD100-1单排链条。

应用领域

汽车生产

机械工程

食品行业

包装行业

物流运输业

造纸行业

印刷行业

产品手册索取



产品特点

材料通常为碳钢或不锈钢，具有较高的机械强度。

表面处理可能包括发黑、镀锌或镀镍，以提高耐磨性和耐腐蚀性。

采用先进的铣齿加工工艺，使齿形更精确。

链轮整体进行了调质热处理，极大地提高了其综合机械性能，使链轮的耐磨性显著提高。

齿部硬化：需要提高齿端强度和磨损寿命的场合，推荐使用齿端硬化链轮。各个尺寸小齿数的机械用碳素钢轮毂切削规格，齿端部均实施硬化处理。

齿部无硬化：齿端不实施硬化处理。链轮大齿数范围的齿端均为无硬化规格。

正确选用链轮型号。

检查安装传动链轮的位置状态是否良好，否则须检修或更换相关件。

按正确方法将主、从动链轮安装到位，且锁紧紧固件使其达到规定力矩要求。

装上链条并调整好松紧度后，检查链条与链轮配合是否顺畅、共面，且与链罩无干涉。

从动链轮应有张紧装置。

链轮和链条最好同时更换，若只更换其中之一，会加剧双方的磨损。

由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。

要定期地清洁及润滑传动链条、传动链轮，以提高其使用寿命。

镀锌：镀锌是以提高金属的防锈性能为目的的表面处理工艺。随着钴酸盐纯化处理的进步，外观性能也有了很大的提高。

化学镀镍：化学镀镍的耐腐蚀性能、耐磨损性能提高，镀镍过程中不通电、无电解。适合使用在形状复杂、尺寸精度要求高的产品上。

发黑处理（表面氧化）：即碱性发黑处理，将金属置于碱性处理液中加热，金属本身起化学作用，在其表面形成黑色皮膜，皮膜具有防锈效果。

磷化处理：即磷酸盐处理。将金属浸入加温后的磷酸盐溶液中进行化学处理，使金属表面形成磷酸盐保护膜。

技术参数

点击图片放大


■链轮本体结构详见如上图

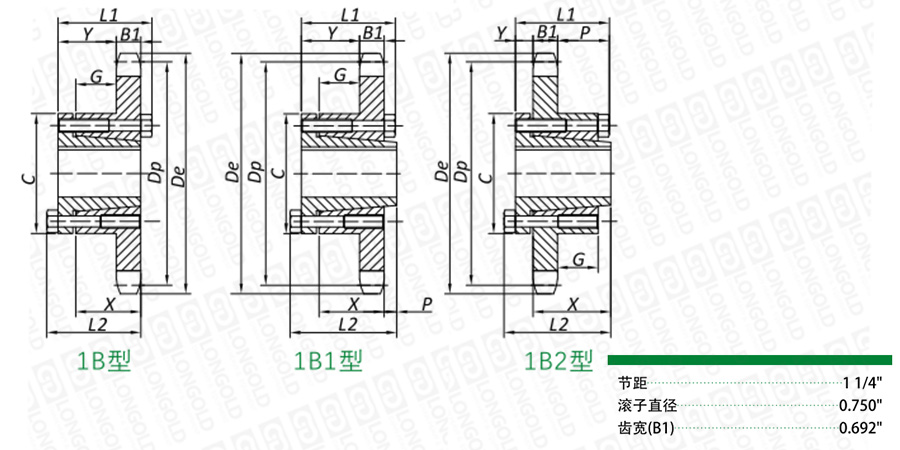

上图为100-1 QD孔链轮的结构图。

可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。


■B型链轮尺寸表

齿数

单排B型

链轮型号

QD套型号

外圆直径

节距圆

直径

最大

孔径

主要尺寸

参考重量

PDF图纸

DXF图纸

De

Dp

L1

L2

C

Y

P

G

X

B1

链轮

QD套

inch

inch

inch

inch

inch

inch

inch

inch

inch

inch

inch

Lbs

11

LD100-1B11TQ-SDS

SDS

5.010

4.437

2

1  1/2

1  1/2

3  3/16

5/8

-

1/16

3/4

0.692

3.00

2.00

请咨询

请咨询

12

LD100-1B12TQ-SDS

SDS

5.420

4.830

2

1  1/2

1  1/2

3  3/16

5/8

-

1/16

3/4

0.692

3.60

2.60

13

LD100-1B13TQ-SK

SK

5.820

5.223

2  5/8

2  1/8

1  1/8

3  7/8

1 13/64

-

9/16

1  1/4

0.692

5.30

3.30

14

LD100-1B14TQ-SK

SK

6.230

5.617

2  5/8

2  1/8

1  1/8

3  7/8

1 13/64

-

9/16

1  1/4

0.692

6.10

4.10

15

LD100-1B15TQ-SF

SF

6.630

6.012

2 15/16

2  1/4

1  1/4

4  5/8

1 19/64

-

9/16

1  1/4

0.692

7.80

4.80

16

LD100-1B16TQ-SF

SF

7.030

6.407

2 15/16

2  1/4

1  1/4

4  5/8

1 19/64

-

9/16

1  1/4

0.692

8.60

5.60

17

LD100-1B17TQ-SF

SF

7.440

6.803

2 15/16

2  1/4

1  1/4

4  5/8

1 13/64

-

9/16

1  1/4

0.692

9.50

6.50


■B1型链轮尺寸表

齿数

单排B1型
链轮型号

QD套型号

外圆直径

节距圆
直径
最大
孔径

主要尺寸

参考重量

PDF图纸

DXF图纸

De

Dp

L1

L2

C

Y

P

G

X

B1

链轮

QD套

inch

inch

inch

inch

inch

inch

inch

inch

inch

inch

inch

Lbs

18

LD100-1B118TQ-E

E

7.840

7.198

3  1/2

2  5/8

2 15/16

6

1 13/16

1/8

15/16

1  5/8

0.692

19.00

9.00

请咨询

请咨询

19

LD100-1B119TQ-E

E

8.240

7.595

3  1/2

2  5/8

2 15/16

6

1 13/16

1/8

15/16

1  5/8

0.692

20.20

10.20

20

LD100-1B120TQ-E

E

8.640

7.991

3  1/2

2  5/8

2 15/16

6

1 13/16

1/8

15/16

1  5/8

0.692

21.60

11.60

21

LD100-1B121TQ-E

E

9.040

8.387

3  1/2

2  5/8

2 15/16

6

1 13/16

1/8

15/16

1  5/8

0.692

22.50

12.50

22

LD100-1B122TQ-E

E

9.440

8.783

3  1/2

2  5/8

2 15/16

6

1 13/16

1/8

15/16

1  5/8

0.692

23.50

13.50

23

LD100-1B123TQ-E

E

9.840

9.180

3  1/2

2  5/8

2 15/16

6

1 13/16

1/8

15/16

1  5/8

0.692

24.60

14.60

24

LD100-1B124TQ-E

E

10.250

9.577

3  1/2

2  5/8

2 15/16

6

1 13/16

1/8

15/16

1  5/8

0.692

25.70

15.70

25

LD100-1B125TQ-E

E

10.650

9.973

3  1/2

2  5/8

2 15/16

6

1 13/16

1/8

15/16

1  5/8

0.692

26.80

16.80

26

LD100-1B126TQ-E

E

11.050

10.370

3  1/2

2  5/8

2 15/16

6

1 13/16

1/8

15/16

1  5/8

0.692

28.10

18.10

27

LD100-1B127TQ-E

E

11.440

10.767

3  1/2

2  5/8

2 15/16

6

1 13/16

1/8

15/16

1  5/8

0.692

29.20

19.20

28

LD100-1B128TQ-E

E

11.840

11.164

3  1/2

2  5/8

2 15/16

6

1 13/16

1/8

15/16

1  5/8

0.692

30.70

20.70

30

LD100-1B130TQ-E

E

12.640

11.958

3  1/2

2  5/8

2 15/16

6

1 13/16

1/8

15/16

1  5/8

0.692

33.20

23.20

32

LD100-1B132T-E

E

13.440

12.753

3  1/2

2  5/8

2 15/16

6

1 13/16

1/8

15/16

1  5/8

0.692

35.40

25.40

35

LD100-1B135T-E

E

14.640

13.945

3  1/2

2  5/8

2 15/16

6

1 13/16

1/8

15/16

1  5/8

0.692

40.50

30.50

36

LD100-1B136T-E

E

15.040

14.342

3  1/2

2  5/8

2 15/16

6

1 13/16

1/8

15/16

1  5/8

0.692

42.50

32.30

40

LD100-1B140T-E

E

16.630

15.931

3  1/2

2  5/8

2 15/16

6

1 13/16

1/8

15/16

1  5/8

0.692

49.10

39.10

42

LD100-1B142T-E

E

17.430

16.727

3  1/2

2  5/8

2 15/16

6

1 13/16

1/8

15/16

1  5/8

0.692

53.40

43.40

45

LD100-1B145T-E

E

18.630

17.920

3  1/2

2  5/8

2 15/16

6

1 13/16

1/8

15/16

1  5/8

0.692

58.90

48.90

48

LD100-1B148T-E

E

19.820

19.112

3  1/2

2  5/8

2 15/16

6

1 13/16

1/8

15/16

1  5/8

0.692

64.00

54.00


■B2型链轮尺寸表

齿数

单排B2型

链轮型号

QD套型号

外圆直径

节距圆
直径
最大
孔径

主要尺寸

参考重量

PDF图纸

DXF图纸

De

Dp

L1

L2

C

Y

P

G

X

B1

链轮

QD套

inch

inch

inch

inch

inch

inch

inch

inch

inch

inch

inch

Lbs

54

LD100-1B254T-E

E

22.210

21.498

3  1/2

2  5/8

2 15/16

6

7/8

1  1/16

15/16

1  5/8

0.692

72.00

62.00

请咨询

请咨询

60

LD100-1B260T-E

E

24.600

23.884

3  1/2

2  5/8

2 15/16

6

7/8

1  1/16

15/16

1  5/8

0.692

84.00

74.00

70

LD100-1B270T-F

F

28.580

27.862

3 15/16

3  5/8

4

6  5/8

1

1 15/16

1 13/16

2  1/2

0.692

110.50

99.00

72

LD100-1B272T-F

F

29.380

28.657

3 15/16

3  5/8

4

6  5/8

1

1 15/16

1 13/16

2  1/2

0.692

117.50

106.00

80

LD100-1B280T-F

F

32.570

31.839

3 15/16

3  5/8

4

6  5/8

1

1 15/16

1 13/16

2  1/2

0.692

134.50

123.00

84

LD100-1B284T-F

F

34.160

33.430

3 15/16

3  5/8

4

6  5/8

1

1 15/16

1 13/16

2  1/2

0.692

151.50

140.00


型号表示例


LD100
 -
 1B 12T Q
 -
 SDS
（1）
（2）
 （3）
 （4）
（5）


（1）链号

（2）链轮类型

（3）链轮齿数

（4）Q：齿端硬化规格

（5）SDS: QD套型号


链轮的类型


类型

1A型

1B 型

1C 型

2A型

2B型

2C型

3A型

3B型

3C型

SD型

说明

单排
片式

单排
单侧轮毂

单排
双侧轮毂

双排
片式

双排
单侧轮毂

双排
双侧轮毂

三排
片式

三排
单侧轮毂

三排
双侧轮毂

双排
双向驱动

图示




×
