120-1 QD孔链轮

美标单排QD孔链轮，是美国ASME标准的单排链轮，链轮上带有锥孔，配合QD衬套使用。材料通常为碳钢或不锈钢，表面处理可能包括发黑、镀锌或镀镍，以提高耐磨性和耐腐蚀性。链轮为单排齿，配用ANSI标准1列滚子链使用，120-1QD孔链轮，配用LD120-1单排链条。

应用领域

汽车生产

机械工程

食品行业

包装行业

物流运输业

造纸行业

印刷行业

产品手册索取



产品特点

材料通常为碳钢或不锈钢，具有较高的机械强度。

表面处理可能包括发黑、镀锌或镀镍，以提高耐磨性和耐腐蚀性。

采用先进的铣齿加工工艺，使齿形更精确。

链轮整体进行了调质热处理，极大地提高了其综合机械性能，使链轮的耐磨性显著提高。

齿部硬化：需要提高齿端强度和磨损寿命的场合，推荐使用齿端硬化链轮。各个尺寸小齿数的机械用碳素钢轮毂切削规格，齿端部均实施硬化处理。

齿部无硬化：齿端不实施硬化处理。链轮大齿数范围的齿端均为无硬化规格。

正确选用链轮型号。

检查安装传动链轮的位置状态是否良好，否则须检修或更换相关件。

按正确方法将主、从动链轮安装到位，且锁紧紧固件使其达到规定力矩要求。

装上链条并调整好松紧度后，检查链条与链轮配合是否顺畅、共面，且与链罩无干涉。

从动链轮应有张紧装置。

链轮和链条最好同时更换，若只更换其中之一，会加剧双方的磨损。

由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。

要定期地清洁及润滑传动链条、传动链轮，以提高其使用寿命。

镀锌：镀锌是以提高金属的防锈性能为目的的表面处理工艺。随着钴酸盐纯化处理的进步，外观性能也有了很大的提高。

化学镀镍：化学镀镍的耐腐蚀性能、耐磨损性能提高，镀镍过程中不通电、无电解。适合使用在形状复杂、尺寸精度要求高的产品上。

发黑处理（表面氧化）：即碱性发黑处理，将金属置于碱性处理液中加热，金属本身起化学作用，在其表面形成黑色皮膜，皮膜具有防锈效果。

磷化处理：即磷酸盐处理。将金属浸入加温后的磷酸盐溶液中进行化学处理，使金属表面形成磷酸盐保护膜。

技术参数

点击图片放大

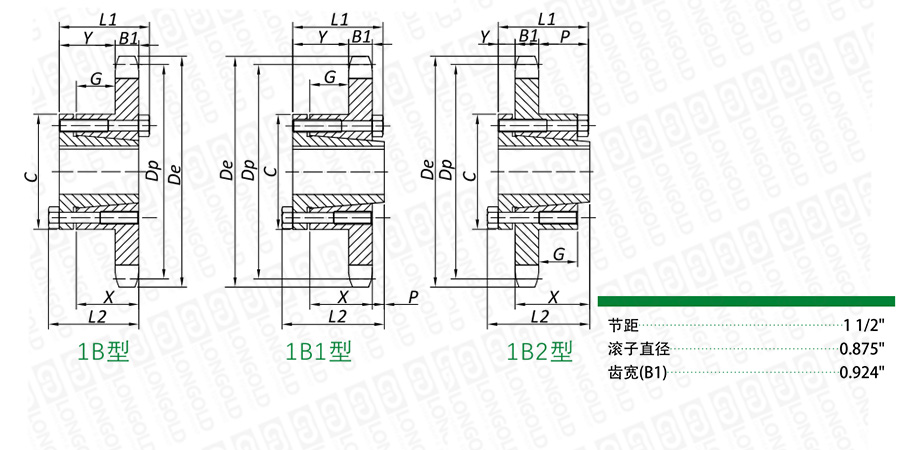

■链轮本体结构详见如上图

上图为120-1 QD孔链轮的结构图。

可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。


■B型链轮尺寸表

齿数

单排B型
链轮型号

QD套型号

外圆直径

节距圆
直径
最大
孔径

主要尺寸

参考重量

PDF图纸

DXF图纸

De

Dp

L1

L2

C

Y

P

G

X

B1

链轮

QD套

inch

inch

inch

inch

inch

inch

inch

inch

inch

inch

inch

Lbs

12

LD120-1B12TQ-SF

SF

6.500

5.796

2 15/16

2  1/4

2  1/4

4  5/8

1  5/64

1/8

21/64

1  1/4

0.92

7.70

4.70

请咨询

请咨询

13

LD120-1B13TQ-SF

SF

6.990

6.268

2 15/16

2  1/4

2  1/4

4  5/8

1  5/64

1/8

21/64

1  1/4

0.92

9.10

6.10

14

LD120-1B14TQ-SF

SF

7.470

6.741

2 15/16

2  1/4

2  1/4

4  5/8

1  5/64

1/8

21/64

1  1/4

0.92

10.40

7.40

15

LD120-1B15TQ-SF

SF

7.960

7.215

2 15/16

2  1/4

2  1/4

4  5/8

1  5/64

1/8

21/64

1  1/4

0.92

11.80

8.00


■B1型链轮尺寸表

齿数

单排B1型
链轮型号

QD套型号

外圆直径

节距圆
直径
最大
孔径

主要尺寸

参考重量

PDF图纸

DXF图纸

De

Dp

L1

L2

C

Y

P

G

X

B1

链轮

QD套

inch

inch

inch

inch

inch

inch

inch

inch

inch

inch

inch

Lbs

16

LD120-1B116TQ-E

E

8.440

7.689

3  1/2

2  5/8

2 15/16

6

1  9/16

1/8

45/64

1  5/8

0.92

21.20

11.20

请咨询

请咨询

17

LD120-1B117TQ-E

E

8.920

8.163

3  1/2

2  5/8

2 15/16

6

1  9/16

1/8

45/64

1  5/8

0.92

23.40

13.40

18

LD120-1B118TQ-E

E

9.410

8.638

3  1/2

2  5/8

2 15/16

6

1  9/16

1/8

45/64

1  5/8

0.92

24.80

14.80

19

LD120-1B119TQ-E

E

9.890

9.113

3  1/2

2  5/8

2 15/16

6

1  9/16

1/8

45/64

1  5/8

0.92

26.50

16.50

20

LD120-1B120TQ-E

E

10.370

9.589

3  1/2

2  5/8

2 15/16

6

1  9/16

1/8

45/64

1  5/8

0.92

29.20

19.20

21

LD120-1B121TQ-E

E

10.850

10.064

3  1/2

2  5/8

2 15/16

6

1  9/16

1/8

45/64

1  5/8

0.92

29.90

19.90

22

LD120-1B122TQ-E

E

11.330

10.540

3  1/2

2  5/8

2 15/16

6

1  9/16

1/8

45/64

1  5/8

0.92

31.60

21.60

23

LD120-1B123TQ-E

E

11.810

11.016

3  1/2

2  5/8

2 15/16

6

1  9/16

1/8

45/64

1  5/8

0.92

33.80

23.80

24

LD120-1B124TQ-E

E

12.290

11.492

3  1/2

2  5/8

2 15/16

6

1  9/16

1/8

45/64

1  5/8

0.92

35.80

25.80

25

LD120-1B125TQ-E

E

12.770

11.968

3  1/2

2  5/8

2 15/16

6

1  9/16

1/8

45/64

1  5/8

0.92

38.10

28.10

26

LD120-1B126TQ-E

E

13.250

12.444

3  1/2

2  5/8

2 15/16

6

1  9/16

1/8

45/64

1  5/8

0.92

39.90

29.90

28

LD120-1B128TQ-E

E

14.210

13.397

3  1/2

2  5/8

2 15/16

6

1  9/16

1/8

45/64

1  5/8

0.92

49.70

34.70

30

LD120-1B130TQ-E

E

15.170

14.350

3  1/2

2  5/8

2 15/16

6

1  9/16

1/8

45/64

1  5/8

0.92

49.40

39.40


■B2型链轮尺寸表

齿数

单排B2型

链轮型号

QD套型号

外圆直径

节距圆

直径

最大

孔径

主要尺寸

参考重量

PDF图纸

DXF图纸

De

Dp

L1

L2

C

Y

P

G

X

B1

链轮

QD套

inch

inch

inch

inch

inch

inch

inch

inch

inch

inch

inch

Lbs

32

LD120-1B232T-F

F

16.130

15.303

3 15/16

3  5/8

4

6  5/8

1

1 11/16

1 37/64

2  1/2

0.92

62.00

50.50

请咨询

请咨询

35

LD120-1B235T-F

F

17.570

16.734

3 15/16

3  5/8

4

6  5/8

1

1 11/16

1 37/64

2  1/2

0.92

71.00

59.50

36

LD120-1B236T-F

F

18.050

17.211

3 15/16

3  5/8

4

6  5/8

1

1 11/16

1 37/64

2  1/2

0.92

74.90

63.40

40

LD120-1B240T-F

F

19.960

19.118

3 15/16

3  5/8

4

6  5/8

1

1 11/16

1 37/64

2  1/2

0.92

88.50

77.00

42

LD120-1B242T-F

F

20.920

20.072

3 15/16

3  5/8

4

6  5/8

1

1 11/16

1 37/64

2  1/2

0.92

94.50

83.00

45

LD120-1B245T-F

F

22.350

21.503

3 15/16

3  5/8

4

6  5/8

1

1 11/16

1 37/64

2  1/2

0.92

95.50

84.00

48

LD120-1B248T-F

F

23.790

22.935

3 15/16

3  5/8

4

6  5/8

1

1 11/16

1 37/64

2  1/2

0.92

103.50

92.00

54

LD120-1B254T-F

F

26.650

25.798

3 15/16

3  5/8

4

6  5/8

1

1 11/16

1 37/64

2  1/2

0.92

125.00

114.00

60

LD120-1B260T-J

J

29.520

28.661

4  7/16

4  1/2

5

7  1/4

1  3/16

2  5/16

1 17/64

3  3/16

0.92

159.00

140.00

70

LD120-1B270T-J

J

34.300

33.434

4  7/16

4  1/2

5

7  1/4

1  3/16

2  5/16

1 17/64

3  3/16

0.92

196.00

177.00

80

LD120-1B280T-J

J

39.080

38.207

4  7/16

4  1/2

5

7  1/4

1  3/16

2  5/16

1 17/64

3  3/16

0.92

241.00

222.00


型号表示例


LD120
 -
 1B 16T Q
 -
 E
（1）
（2）
 （3）
 （4）
（5）


（1）链号

（2）链轮类型

（3）链轮齿数

（4）Q：齿端硬化规格

（5）E: QD套型号


链轮的类型


类型

1A型

1B 型

1C 型

2A型

2B型

2C型

3A型

3B型

3C型

SD型

说明

单排
片式

单排
单侧轮毂

单排
双侧轮毂

双排
片式

双排
单侧轮毂

双排
双侧轮毂

三排
片式

三排
单侧轮毂

三排
双侧轮毂

双排
双向驱动

图示




×
