140-1 QD孔链轮

美标单排QD孔链轮，是美国ASME标准的单排链轮，链轮上带有锥孔，配合QD衬套使用。材料通常为碳钢或不锈钢，表面处理可能包括发黑、镀锌或镀镍，以提高耐磨性和耐腐蚀性。链轮为单排齿，配用ANSI标准1列滚子链使用，140-1QD孔链轮，配用LD140-1单排链条。

应用领域

汽车生产

机械工程

食品行业

包装行业

物流运输业

造纸行业

印刷行业

产品手册索取



产品特点

材料通常为碳钢或不锈钢，具有较高的机械强度。

表面处理可能包括发黑、镀锌或镀镍，以提高耐磨性和耐腐蚀性。

采用先进的铣齿加工工艺，使齿形更精确。

链轮整体进行了调质热处理，极大地提高了其综合机械性能，使链轮的耐磨性显著提高。

齿部硬化：需要提高齿端强度和磨损寿命的场合，推荐使用齿端硬化链轮。各个尺寸小齿数的机械用碳素钢轮毂切削规格，齿端部均实施硬化处理。

齿部无硬化：齿端不实施硬化处理。链轮大齿数范围的齿端均为无硬化规格。

正确选用链轮型号。

检查安装传动链轮的位置状态是否良好，否则须检修或更换相关件。

按正确方法将主、从动链轮安装到位，且锁紧紧固件使其达到规定力矩要求。

装上链条并调整好松紧度后，检查链条与链轮配合是否顺畅、共面，且与链罩无干涉。

从动链轮应有张紧装置。

链轮和链条最好同时更换，若只更换其中之一，会加剧双方的磨损。

由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。

要定期地清洁及润滑传动链条、传动链轮，以提高其使用寿命。

镀锌：镀锌是以提高金属的防锈性能为目的的表面处理工艺。随着钴酸盐纯化处理的进步，外观性能也有了很大的提高。

化学镀镍：化学镀镍的耐腐蚀性能、耐磨损性能提高，镀镍过程中不通电、无电解。适合使用在形状复杂、尺寸精度要求高的产品上。

发黑处理（表面氧化）：即碱性发黑处理，将金属置于碱性处理液中加热，金属本身起化学作用，在其表面形成黑色皮膜，皮膜具有防锈效果。

磷化处理：即磷酸盐处理。将金属浸入加温后的磷酸盐溶液中进行化学处理，使金属表面形成磷酸盐保护膜。

技术参数

点击图片放大

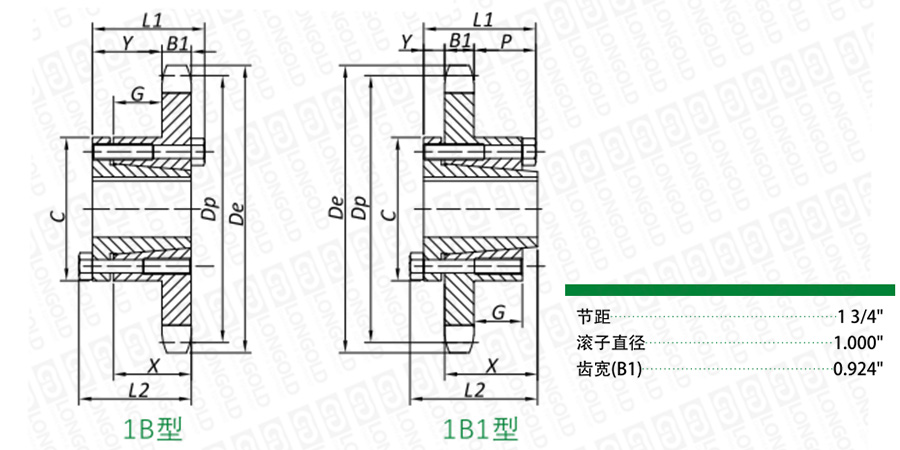

■链轮本体结构详见如上图

上图为140-1 QD孔链轮的结构图。

可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。


■B型链轮尺寸表

齿数

单排B型
链轮型号

QD套型号

外圆直径

节距圆
直径
最大
孔径

主要尺寸

参考重量

PDF图纸

DXF图纸

De

Dp

L1

L2

C

Y

P

G

V

X

B1

链轮

QD套

inch

inch

inch

inch

inch

inch

inch

inch

inch

inch

inch

inch

Lbs

11

LD140-1B1-1TQ-SF

SF

7.010

6.212

2 15/16

2  1/4

2  1/4

4  5/8

1  5/64

-

21/64

-

1  1/4

0.924

8.60

5.60

请咨询

请咨询

12

LD140-1B1-2TQ-SF

SF

7.580

6.762

2 15/16

2  1/4

2  1/4

4  5/8

1  5/64

-

21/64

-

1  1/4

0.924

10.40

7.40

13

LD140-1B1-3TQ-SF

SF

8.150

7.313

2 15/16

2  1/4

2  1/4

4  5/8

1  5/64

-

21/64

-

1  1/4

0.924

11.90

8.90


■B1型链轮尺寸表

齿数

单排B1型
链轮型号

QD套型号

外圆直径

节距圆
直径
最大
孔径

主要尺寸

参考重量

PDF图纸

DXF图纸

De

Dp

L1

L2

C

Y

P

G

V

X

B1

链轮

QD套

inch

inch

inch

inch

inch

inch

inch

inch

inch

inch

inch

inch

Lbs

14

LD140-1B1-14TQ-E

E

8.720

7.864

3  1/2

2  5/8

2 15/16

6

1  9/16

1/8

45/64

-

1  5/8

0.924

21.60

11.60

请咨询

请咨询

15

LD140-1B1-15TQ-E

E

9.280

8.417

3  1/2

2  5/8

2 15/16

6

1  9/16

1/8

45/64

-

1  5/8

0.924

24.20

14.20

16

LD140-1B1-16TQ-E

E

9.850

8.970

3  1/2

2  5/8

2 15/16

6

1  9/16

1/8

45/64

-

1  5/8

0.924

25.90

15.90

17

LD140-1B1-17TQ-E

E

10.410

9.524

3  1/2

2  5/8

2 15/16

6

1  9/16

1/8

45/64

-

1  5/8

0.924

28.00

18.00

18

LD140-1B1-18TQ-E

E

10.980

10.078

3  1/2

2  5/8

2 15/16

6

1  9/16

1/8

45/64

-

1  5/8

0.924

29.60

19.60

19

LD140-1B1-19TQ-E

E

11.540

10.632

3  1/2

2  5/8

2 15/16

6

1  9/16

1/8

45/64

-

1  5/8

0.924

32.00

22.00

20

LD140-1B1-20TQ-E

E

12.100

11.187

3  1/2

2  5/8

2 15/16

6

1  9/16

1/8

45/64

-

1  5/8

0.924

34.60

24.60

21

LD140-1B1-21TQ-E

E

12.660

11.742

3  1/2

2  5/8

2 15/16

6

1  9/16

1/8

45/64

-

1  5/8

0.924

37.60

27.60

22

LD140-1B1-22TQ-E

E

13.220

12.297

3  1/2

2  5/8

2 15/16

6

1  9/16

1/8

45/64

-

1  5/8

0.924

39.50

29.50

23

LD140-1B1-23TQ-F

F

13.780

12.852

3 15/16

3  5/8

4

6  5/8

2  9/16

1/8

1 37/64

-

2  1/2

0.924

48.00

36.40

24

LD140-1B1-24TQ-F

F

14.340

13.407

3 15/16

3  5/8

4

6  5/8

2  9/16

1/8

1 37/64

-

2  1/2

0.924

51.60

40.10

25

LD140-1B1-25TQ-F

F

14.900

13.963

3 15/16

3  5/8

4

6  5/8

2  9/16

1/8

1 37/64

-

2  1/2

0.924

53.80

42.30

26

LD140-1B1-26TQ-F

F

15.460

14.518

3 15/16

3  5/8

4

6  5/8

2  9/16

1/8

1 37/64

-

2  1/2

0.924

58.00

46.50

30

LD140-1B1-30TQ-F

F

17.700

16.742

3 15/16

3  5/8

4

6  5/8

2  9/16

1/8

1 37/64

-

2  1/2

0.924

72.00

60.40


■B2型链轮尺寸表

齿数

单排B2型
链轮型号

QD套型号

外圆直径

节距圆
直径
最大
孔径

主要尺寸

参考重量

PDF图纸

DXF图纸

De

Dp

L1

L2

C

Y

P

G

V

X

B1

链轮

QD套

inch

inch

inch

inch

inch

inch

inch

inch

inch

inch

inch

inch

Lbs

35

LD140-1B2-35T-F

F

20.490

19.523

3 15/16

3  5/8

4

6  5/8

1

1 11/16

1 37/64

-

2  1/2

0.924

89.50

78.00

请咨询

请咨询

36

LD140-1B2-36T-F

F

21.050

20.079

3 15/16

3  5/8

4

6  5/8

1

1 11/16

1 37/64

-

2  1/2

0.924

95.50

84.00

40

LD140-1B2-40T-J

J

23.290

22.305

4  7/16

4  1/2

5

7  1/4

1  3/16

2  3/8

2 17/64

-

3  3/16

0.924

117.00

98.00

45

LD140-1B2-45T-J

J

26.080

25.087

4  7/5

4  1/2

5

7  1/4

1  3/16

2  3/8

2 17/64

-

3  3/16

0.924

139.00

120.00

48

LD140-1B2-48T-J

J

27.750

26.757

4  7/16

4  1/2

5

7  1/4

1  3/16

2  3/8

2 17/64

-

3  3/16

0.924

148.00

129.00

54

LD140-1B2-54T-J

J

31.100

30.097

4  7/16

4  1/2

5

7  1/4

1  3/16

2  3/8

2 17/64

-

3  3/16

0.924

168.00

149.00

60

LD140-1B2-60T-J

J

34.440

33.438

4  7/16

4  1/2

5

7  1/4

1  3/16

2  3/8

2 17/64

-

3  3/16

0.924

205.00

186.00


■C型链轮尺寸表

齿数

单排C型
链轮型号

QD套型号

外圆直径

节距圆
直径
最大
孔径

主要尺寸

参考重量

PDF图纸

DXF图纸

De

Dp

L1

L2

C

Y

P

G

V

X

B1

链轮

QD套

inch

inch

inch

inch

inch

inch

inch

inch

inch

inch

inch

inch

Lbs

70

LD140-1C-70T-M

M

40.020

39.006

5  1/2

6  3/4

6  3/4

9

2 29/32

2 29/32

2 17/32

1 13/32

1 13/32

0.924

301.00

264.00

请咨询

请咨询

80

LD140-1C-80T-M

M

45.590

44.575

5  1/2

6  3/4

6  3/4

9

2 29/32

2 29/32

2 17/32

1 13/32

1 13/32

0.924

385.00

348.00


型号表示例


LD140
 -
 1B 11T Q
 -
 SF
（1）
（2）
 （3）
 （4）
（5）


（1）链号

（2）链轮类型

（3）链轮齿数

（4）Q：齿端硬化规格

（5）SF: QD套型号


链轮的类型


类型

1A型

1B 型

1C 型

2A型

2B型

2C型

3A型

3B型

3C型

SD型

说明

单排
片式

单排
单侧轮毂

单排
双侧轮毂

双排
片式

双排
单侧轮毂

双排
双侧轮毂

三排
片式

三排
单侧轮毂

三排
双侧轮毂

双排
双向驱动

图示




×
