160-1 QD孔链轮

美标单排QD孔链轮，是美国ASME标准的单排链轮，链轮上带有锥孔，配合QD衬套使用。材料通常为碳钢或不锈钢，表面处理可能包括发黑、镀锌或镀镍，以提高耐磨性和耐腐蚀性。链轮为单排齿，配用ANSI标准1列滚子链使用，160-1QD孔链轮，配用LD160-1单排链条。

应用领域

汽车生产

机械工程

食品行业

包装行业

物流运输业

造纸行业

印刷行业

产品手册索取



产品特点

材料通常为碳钢或不锈钢，具有较高的机械强度。

表面处理可能包括发黑、镀锌或镀镍，以提高耐磨性和耐腐蚀性。

采用先进的铣齿加工工艺，使齿形更精确。

链轮整体进行了调质热处理，极大地提高了其综合机械性能，使链轮的耐磨性显著提高。

齿部硬化：需要提高齿端强度和磨损寿命的场合，推荐使用齿端硬化链轮。各个尺寸小齿数的机械用碳素钢轮毂切削规格，齿端部均实施硬化处理。

齿部无硬化：齿端不实施硬化处理。链轮大齿数范围的齿端均为无硬化规格。

正确选用链轮型号。

检查安装传动链轮的位置状态是否良好，否则须检修或更换相关件。

按正确方法将主、从动链轮安装到位，且锁紧紧固件使其达到规定力矩要求。

装上链条并调整好松紧度后，检查链条与链轮配合是否顺畅、共面，且与链罩无干涉。

从动链轮应有张紧装置。

链轮和链条最好同时更换，若只更换其中之一，会加剧双方的磨损。

由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。

要定期地清洁及润滑传动链条、传动链轮，以提高其使用寿命。

镀锌：镀锌是以提高金属的防锈性能为目的的表面处理工艺。随着钴酸盐纯化处理的进步，外观性能也有了很大的提高。

化学镀镍：化学镀镍的耐腐蚀性能、耐磨损性能提高，镀镍过程中不通电、无电解。适合使用在形状复杂、尺寸精度要求高的产品上。

发黑处理（表面氧化）：即碱性发黑处理，将金属置于碱性处理液中加热，金属本身起化学作用，在其表面形成黑色皮膜，皮膜具有防锈效果。

磷化处理：即磷酸盐处理。将金属浸入加温后的磷酸盐溶液中进行化学处理，使金属表面形成磷酸盐保护膜。

技术参数

点击图片放大


■链轮本体结构详见如上图

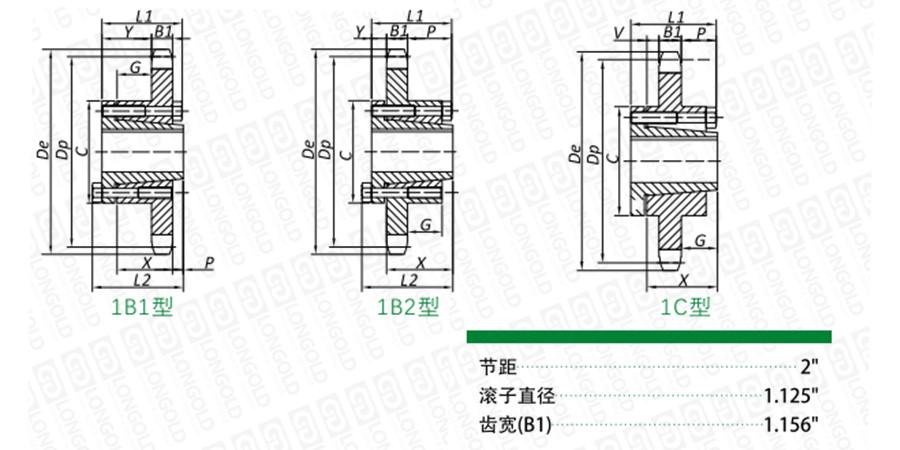

上图为160-1 QD孔链轮的结构图。

可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。


■B1型链轮尺寸表

齿数

单排B1型
链轮型号

QD套型号

外圆直径

节距圆
直径
最大
孔径

主要尺寸

参考重量

PDF图纸

DXF图纸

De

Dp

L1

L2

C

Y

P

G

V

X

B1

链轮

QD套

inch

inch

inch

inch

inch

inch

inch

inch

inch

inch

inch

inch

Lbs

12

LD160-1B1-12TQ-E

E

8.660

7.727

3  1/2

2  5/8

2 15/16

6

1 15/16

1/8

15/32

-

1  5/8

1.156

21.00

11.00

请咨询

请咨询

13

LD160-1B1-13TQ-E

E

9.310

8.357

3  1/2

2  5/8

2 15/16

6

1 15/16

1/8

15/32

-

1  5/8

1.156

24.00

14.00

14

LD160-1B1-14TQ-E

E

9.960

8.988

3  1/2

2  5/8

2 15/16

6

1 15/16

1/8

15/32

-

1  5/8

1.156

26.00

16.00

15

LD160-1B1-15TQ-F

F

10.610

9.620

3 15/16

3  5/8

4

6  5/8

2  5/16

1/8

1 11/32

-

2  1/2

1.156

35.50

24.00

16

LD160-1B1-16TQ-F

F

11.260

10.252

3 15/16

3  5/8

4

6  5/8

2  5/16

1/8

1 11/32

-

2  1/2

1.156

38.50

27.00

17

LD160-1B1-17TQ-F

F

11.900

10.885

3 15/16

3  5/8

4

6  5/8

2  5/16

1/8

1 11/32

-

2  1/2

1.156

42.50

31.00

18

LD160-1B1-18TQ-F

F

12.540

11.518

3 15/16

3  5/8

4

6  5/8

2  5/16

1/8

1 11/32

-

2  1/2

1.156

46.50

35.00

19

LD160-1B1-19TQ-F

F

13.190

12.151

3 15/16

3  5/8

4

6  5/8

2  5/16

1/8

1 11/32

-

2  1/2

1.156

49.50

38.00

20

LD160-1B1-20TQ-F

F

13.830

12.785

3 15/16

3  5/8

4

6  5/8

2  5/16

1/8

1 11/32

-

2  1/2

1.156

53.50

42.00

21

LD160-1B1-21TQ-F

F

14.740

13.419

3 15/16

3  5/8

4

6  5/8

2  5/16

1/8

1 11/32

-

2  1/2

1.156

56.50

45.00

22

LD160-1B1-22TQ-F

F

15.110

14.053

3 15/16

3  5/8

4

6  5/8

2  5/16

1/8

1 11/32

-

2  1/2

1.156

62.50

51.00

23

LD160-1B1-23TQ-F

F

15.750

14.688

3 15/16

3  5/8

4

6  5/8

2  5/16

1/8

1 11/32

-

2  1/2

1.156

66.50

55.00

24

LD160-1B1-24TQ-F

F

16.390

15.323

3 15/16

3  5/8

4

6  5/8

2  5/16

1/8

1 11/32

-

2  1/2

1.156

70.50

59.00

25

LD160-1B1-25TQ-F

F

17.030

15.958

3 15/16

3  5/8

4

6  5/8

2  5/16

1/8

1 11/32

-

2  1/2

1.156

75.50

64.00


■B2型链轮尺寸表

齿数

单排B2型
链轮型号

QD套型号

外圆直径

节距圆
直径
最大
孔径

主要尺寸

参考重量

PDF图纸

DXF图纸

De

Dp

L1

L2

C

Y

P

G

V

X

B1

链轮

QD套

inch

inch

inch

inch

inch

inch

inch

inch

inch

inch

inch

inch

Lbs

26

LD160-1B2-26TQ-J

J

17.670

16.593

4 7/16

4  1/2

5

7  1/4

1  3/16

2  1/8

2 1/32

-

3  3/16

1.156

92.50

74.00

请咨询

请咨询

28

LD160-1B2-28TQ-J

J

18.950

17.863

4 7/16

4  1/2

5

7  1/4

1  3/16

2  1/8

2 1/32

-

3  3/16

1.156

103.00

84.00

30

LD160-1B2-30TQ-J

J

20.230

19.134

4  7/16

4  1/2

5

7  1/4

1  3/16

2  1/8

2 1/32

-

3  3/16

1.156

115.00

96.00

35

LD160-1B2-35T-J

J

23.420

22.312

4 7/16

4  1/2

5

7  1/4

1  3/16

2  1/8

2 1/32

-

3  3/16

1.156

135.00

116.00


■C型链轮尺寸表

齿数

单排C型
链轮型号

QD套型号

外圆直径

节距圆
直径
最大
孔径

主要尺寸

参考重量

PDF图纸

DXF图纸

De

Dp

L1

L2

C

Y

P

G

V

X

B1

链轮

QD套

inch

inch

inch

inch

inch

inch

inch

inch

inch

inch

inch

inch

Lbs

40

LD160-1C40T-M

M

26.610

25.491

5  1/2

6  3/4

6  3/4

9

2 11/16

2 11/16

2 13/32

1 19/32

5  3/16

1.156

211.00

174.00

请咨询

请咨询

45

LD160-1C45T-M

M

29.800

28.671

5  1/2

6  3/4

6  3/4

9

2 11/16

2 11/16

2 13/32

1 19/32

5  3/16

1.156

245.00

208.00

54

LD160-1C54T-M

M

35.540

34.397

5  1/2

6  3/4

6  3/4

9

2 11/16

2 11/16

2 13/32

1 19/32

5  3/16

1.156

299.00

262.00

60

LD160-1C60T-M

M

39.360

38.215

5  1/2

6  3/4

6  3/4

9

2 11/16

2 11/16

2 13/32

1 19/32

5  3/16

1.156

347.00

310.00

70

LD160-1C70T-M

M

45.730

44.578

5  1/2

6  3/4

6  3/4

9

2 11/16

2 11/16

2 13/32

1 19/32

5  3/16

1.156

468.00

431.00

80

LD160-1C80T-M

M

52.100

50.943

5  1/2

6  3/4

6  3/4

9

2 11/16

2 11/16

2 13/32

1 19/32

5  3/16

1.156

567.00

530.00


型号表示例


LD160
 -
 1B1 -
 11T Q
 -
 E
（1）
（2）
（3）
 （4）
（5）


（1）链号

（2）链轮类型

（3）链轮齿数

（4）Q：齿端硬化规格

（5）E: QD套型号


链轮的类型


类型

1A型

1B 型

1C 型

2A型

2B型

2C型

3A型

3B型

3C型

SD型

说明

单排
片式

单排
单侧轮毂

单排
双侧轮毂

双排
片式

双排
单侧轮毂

双排
双侧轮毂

三排
片式

三排
单侧轮毂

三排
双侧轮毂

双排
双向驱动

图示




×
