200-1 QD孔链轮

美标单排QD孔链轮，是美国ASME标准的单排链轮，链轮上带有锥孔，配合QD衬套使用。材料通常为碳钢或不锈钢，表面处理可能包括发黑、镀锌或镀镍，以提高耐磨性和耐腐蚀性。链轮为单排齿，配用ANSI标准1列滚子链使用，200-1QD孔链轮，配用LD200-1单排链条。

应用领域

汽车生产

机械工程

食品行业

包装行业

物流运输业

造纸行业

印刷行业

产品手册索取



产品特点

材料通常为碳钢或不锈钢，具有较高的机械强度。

表面处理可能包括发黑、镀锌或镀镍，以提高耐磨性和耐腐蚀性。

采用先进的铣齿加工工艺，使齿形更精确。

链轮整体进行了调质热处理，极大地提高了其综合机械性能，使链轮的耐磨性显著提高。

齿部硬化：需要提高齿端强度和磨损寿命的场合，推荐使用齿端硬化链轮。各个尺寸小齿数的机械用碳素钢轮毂切削规格，齿端部均实施硬化处理。

齿部无硬化：齿端不实施硬化处理。链轮大齿数范围的齿端均为无硬化规格。

正确选用链轮型号。

检查安装传动链轮的位置状态是否良好，否则须检修或更换相关件。

按正确方法将主、从动链轮安装到位，且锁紧紧固件使其达到规定力矩要求。

装上链条并调整好松紧度后，检查链条与链轮配合是否顺畅、共面，且与链罩无干涉。

从动链轮应有张紧装置。

链轮和链条最好同时更换，若只更换其中之一，会加剧双方的磨损。

由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。

要定期地清洁及润滑传动链条、传动链轮，以提高其使用寿命。

镀锌：镀锌是以提高金属的防锈性能为目的的表面处理工艺。随着钴酸盐纯化处理的进步，外观性能也有了很大的提高。

化学镀镍：化学镀镍的耐腐蚀性能、耐磨损性能提高，镀镍过程中不通电、无电解。适合使用在形状复杂、尺寸精度要求高的产品上。

发黑处理（表面氧化）：即碱性发黑处理，将金属置于碱性处理液中加热，金属本身起化学作用，在其表面形成黑色皮膜，皮膜具有防锈效果。

磷化处理：即磷酸盐处理。将金属浸入加温后的磷酸盐溶液中进行化学处理，使金属表面形成磷酸盐保护膜。

技术参数

点击图片放大

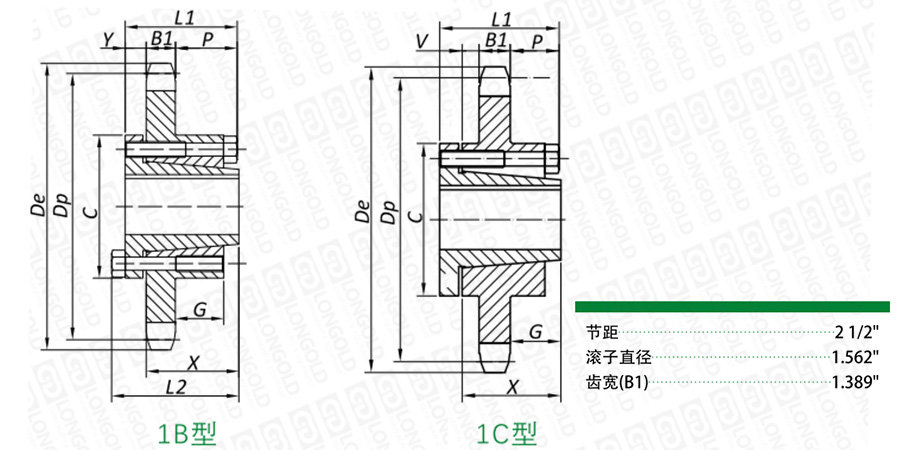

■链轮本体结构详见如上图

上图为200-1 QD孔链轮的结构图。

可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。


■B型链轮尺寸表

齿数

单排B型
链轮型号

QD套型号

外圆直径

节距圆
直径
最大
孔径

主要尺寸

参考重量

PDF图纸

DXF图纸

De

Dp

L1

L2

C

Y

P

G

V

X

B1

链轮

QD套

inch

inch

inch

inch

inch

inch

inch

inch

inch

inch

inch

inch

Lbs

12

LD200-1B12T-F

F

10.830

9.660

3 15/16

3  5/16

4

6  5/8

1

1  5/16

1  1/8

1  1/2

2  1/2

1.389

25.50

24.00

请咨询

请咨询

13

LD200-1B13T-F

J

11.640

10.447

4  7/16

4  1/2

5

7  1/4

1  3/16

2

1 13/16

1  1/2

3  3/16

1.389

50.50

32.00

14

LD200-1B14T-F

J

12.460

11.235

4  7/16

4  1/2

5

7  1/4

1  3/16

2

1 13/16

1  1/2

3  3/16

1.389

57.50

39.00

15

LD200-1B15T-F

J

13.260

12.025

4  7/16

4  1/2

5

7  1/4

1  3/16

2

1 13/16

1  1/2

3  3/16

1.389

62.50

44.00

16

LD200-1B16T-F

J

14.070

12.815

4  7/16

4  1/2

5

7  1/4

1  3/16

2

1 13/16

1  1/2

5  3/16

1.389

68.50

50.00


■C型链轮尺寸表

齿数


单排C型
链轮型号


QD套型号

外圆直径

节距圆
直径
最大
孔径

主要尺寸

参考重量

PDF图纸

DXF图纸

De

Dp

L1

L2

C

Y

P

G

V

X

B1

链轮

QD套

inch

inch

inch

inch

inch

inch

inch

inch

inch

inch

inch

inch

Lbs

17

LD200-1C17T-M

M

14.870

13.605

5  1/2

6  3/4

6  3/4

9

2 23/32

2 23/32

2  5/16

1  1/2

5  3/16

1.389

113.00

76.00

请咨询

请咨询

18

LD200-1C18T-M

M

15.680

14.397

5  1/2

6  3/4

6  3/4

9

2 23/32

2 23/32

2  5/16

1  1/2

5  3/16

1.389

119.00

82.00

19

LD200-1C19T-M

M

16.480

15.910

5  1/2

6  3/4

6  3/4

9

2 23/32

2 23/32

2  5/16

1  1/2

5  3/16

1.389

125.00

88.00

20

LD200-1C20T-M

M

17.290

15.982

5  1/2

6  3/4

6  3/4

9

2 23/32

2 23/32

2  5/16

1  1/2

5  3/16

1.389

134.00

97.00

21

LD200-1C21T-M

M

18.090

16.775

5  1/2

6  3/4

6  3/4

9

2 23/32

2 23/32

2  5/16

1  1/2

5  3/16

1.389

140.00

103.00

22

LD200-1C22T-M

M

18.890

17.567

5  1/2

6  3/4

6  3/4

9

2 23/32

2 23/32

2  5/16

1  1/2

5  3/16

1.389

149.00

112.00

23

LD200-1C23T-M

M

19.690

18.360

5  1/2

6  3/4

6  3/4

9

2 23/32

2 23/32

2  5/16

1  1/2

5  3/16

1.389

157.00

120.00

24

LD200-1C24T-M

M

20.490

19.152

5  1/2

6  3/4

6  3/4

9

2 23/32

2 23/32

2  5/16

1  1/2

5  3/16

1.389

168.00

131.00

25

LD200-1C25T-M

M

21.290

19.947

5  1/2

6  3/4

6  3/4

9

2 23/32

2 23/32

2  5/16

1  1/2

5  3/16

1.389

175.00

138.00

26

LD200-1C26T-M

M

22.090

20.740

5  1/2

6  3/4

6  3/4

9

2 23/32

2 23/32

2  5/16

1  1/2

5  3/16

1.389

185.00

148.00

28

LD200-1C28T-M

M

23.690

22.330

5  1/2

6  3/4

6  3/4

9

2 23/32

2 23/32

2  5/16

1  1/2

5  3/16

1.389

205.00

168.00

30

LD200-1C30T-M

M

25.290

23.917

5  1/2

6  3/4

6  3/4

9

2 23/32

2 23/32

2  5/16

1  1/2

5  3/16

1.389

227.00

190.00

32

LD200-1C32T-M

M

26.880

25.505

5  1/2

6  3/4

6  3/4

9

2 23/32

2 23/32

2  5/16

1  1/2

5  3/16

1.389

251.00

214.00

35

LD200-1C35T-M

M

29.280

27.890

5  1/2

6  3/4

6  3/4

9

2 23/32

2 23/32

2  5/16

1  1/2

5  3/16

1.389

265.00

228.00

40

LD200-1C40T-M

M

33.270

31.865

5  1/2

6  3/4

6  3/4

9

2 23/32

2 23/32

2  5/16

1  1/2

5  3/16

1.389

315.00

278.00

45

LD200-1C45T-N

N

37.250

35.840

5  7/8

8  1/8

8  1/8

10

3 13/32

3 13/32

3  3/16

1 11/16

6  1/4

1.389

405.00

348.00

54

LD200-1C54T-N

N

44.420

42.995

5  7/8

8  1/8

8  1/8

10

3 13/32

3 13/32

3  3/16

1 11/16

6  1/4

1.389

535.00

478.00

60

LD200-1C60T-N

N

49.200

47.767

5  7/8

8  1/8

8  1/8

10

3 13/32

3 13/32

3  3/16

1 11/16

6  1/4

1.389

665.00

608.00


型号表示例


LD200
 -
 1B1
12T Q
 -
 F
（1）
（2）
（3）
 （4）
（5）


（1）链号

（2）链轮类型

（3）链轮齿数

（4）Q：齿端硬化规格

（5）F: QD套型号


链轮的类型


类型

1A型

1B 型

1C 型

2A型

2B型

2C型

3A型

3B型

3C型

SD型

说明

单排
片式

单排
单侧轮毂

单排
双侧轮毂

双排
片式

双排
单侧轮毂

双排
双侧轮毂

三排
片式

三排
单侧轮毂

三排
双侧轮毂

双排
双向驱动

图示




×
