35-1 QD孔链轮

美标单排QD孔链轮，是美国ASME标准的单排链轮，链轮上带有锥孔，配合QD衬套使用。材料通常为碳钢或不锈钢，表面处理可能包括发黑、镀锌或镀镍，以提高耐磨性和耐腐蚀性。链轮为单排齿，配用ANSI标准1列滚子链使用，35-1QD孔链轮，配用LD35-1单排链条。

应用领域

汽车生产

机械工程

食品行业

包装行业

物流运输业

造纸行业

印刷行业

产品手册索取



产品特点

材料通常为碳钢或不锈钢，具有较高的机械强度。

表面处理可能包括发黑、镀锌或镀镍，以提高耐磨性和耐腐蚀性。

采用先进的铣齿加工工艺，使齿形更精确。

链轮整体进行了调质热处理，极大地提高了其综合机械性能，使链轮的耐磨性显著提高。

齿部硬化：需要提高齿端强度和磨损寿命的场合，推荐使用齿端硬化链轮。各个尺寸小齿数的机械用碳素钢轮毂切削规格，齿端部均实施硬化处理。

齿部无硬化：齿端不实施硬化处理。链轮大齿数范围的齿端均为无硬化规格。

正确选用链轮型号。

检查安装传动链轮的位置状态是否良好，否则须检修或更换相关件。

按正确方法将主、从动链轮安装到位，且锁紧紧固件使其达到规定力矩要求。

装上链条并调整好松紧度后，检查链条与链轮配合是否顺畅、共面，且与链罩无干涉。

从动链轮应有张紧装置。

链轮和链条最好同时更换，若只更换其中之一，会加剧双方的磨损。

由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。

要定期地清洁及润滑传动链条、传动链轮，以提高其使用寿命。

镀锌：镀锌是以提高金属的防锈性能为目的的表面处理工艺。随着钴酸盐纯化处理的进步，外观性能也有了很大的提高。

化学镀镍：化学镀镍的耐腐蚀性能、耐磨损性能提高，镀镍过程中不通电、无电解。适合使用在形状复杂、尺寸精度要求高的产品上。

发黑处理（表面氧化）：即碱性发黑处理，将金属置于碱性处理液中加热，金属本身起化学作用，在其表面形成黑色皮膜，皮膜具有防锈效果。

磷化处理：即磷酸盐处理。将金属浸入加温后的磷酸盐溶液中进行化学处理，使金属表面形成磷酸盐保护膜。

技术参数

点击图片放大

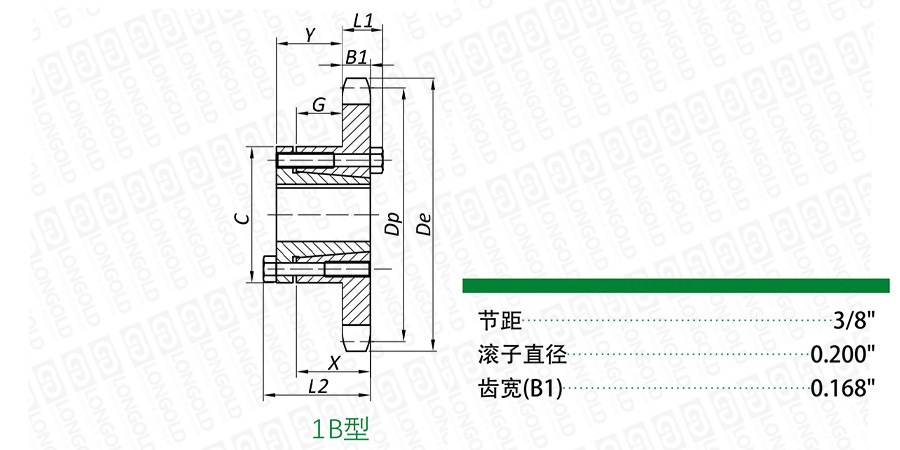

■链轮本体结构详见如上图

上图为35-1 QD孔链轮的结构图。

可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。


■链轮尺寸表

齿数

链轮型号

QD套型号

外圆直径

节距圆
直径
最大
孔径

主要尺寸

参考重量

PDF图纸

DXF图纸

De

Dp

L1

L2

C

Y

G

X

B1

链轮

QD套

inch

inch

inch

inch

inch

inch

inch

inch

inch

inch

Lbs

19

LD35-1B19T-JA

JA

2.470

2.278

1  1/4

1  1/8

1  1/8

2 1/16

53/64

29/64

5/8

0.168

1.18

0.28

请咨询

请咨询

20

LD35-1B20T-JA

JA

2.590

2.397

1  1/4

1  1/8

1  1/8

2 1/16

53/64

29/64

5/8

0.168

1.22

0.32

21

LD35-1B21T-JA

JA

2.710

2.516

1  1/4

1  1/8

1  1/8

2 1/16

53/64

29/64

5/8

0.168

1.24

0.34

22

LD35-1B22T-JA

JA

2.830

2.635

1  1/4

1  1/8

1  1/8

2 1/16

53/64

29/64

5/8

0.168

1.26

0.36

23

LD35-1B23T-JA

JA

2.950

2.754

1  1/4

1  1/8

1  1/8

2 1/16

53/64

29/64

5/8

0.168

1.28

0.38

24

LD35-1B24T-JA

JA

3.070

3.873

1  1/4

1  1/8

1  1/8

2 1/16

53/64

29/64

5/8

0.168

1.30

0.40

25

LD35-1B25T-JA

JA

3.190

2.992

1  1/4

1  1/8

1  1/8

2 1/16

53/64

29/64

5/8

0.168

1.34

0.44

26

LD35-1B26T-JA

JA

3.310

3.111

1  1/4

1  1/8

1  1/8

2 1/16

53/64

29/64

5/8

0.168

1.36

0.46

27

LD35-1B27T-JA

JA

3.430

3.230

1  1/4

1  1/8

1  1/8

2 1/16

53/64

29/64

5/8

0.168

1.38

0.48

28

LD35-1B28T-JA

JA

3.550

3.348

1  1/4

1  1/8

1  1/8

2 1/16

53/64

29/64

5/8

0.168

1.42

0.52

30

LD35-1B30T-JA

JA

3.790

3.588

1  1/4

1  1/8

1  1/8

2 1/16

53/64

29/64

5/8

0.168

1.46

0.56

32

LD35-1B32T-JA

JA

4.030

3.862

1  1/4

1  1/8

1  1/8

2 1/16

53/64

29/64

5/8

0.168

1.68

0.78

35

LD35-1B35T-JA

JA

4.390

4.183

1  1/4

1  1/8

1  1/8

2 1/16

53/64

29/64

5/8

0.168

1.94

1.04

36

LD35-1B36T-SH

SH

4.510

4.303

1  5/8

1 7/16

1 7/16

2 1/16

1 5/64

41/64

13/16

0.168

2.06

1.06

40

LD35-1B40T-SH

SH

4.990

4.780

1  5/8

1 7/16

1 7/16

2 1/16

1 5/64

41/64

13/16

0.168

2.18

1.18

42

LD35-1B42T-SH

SH

5.230

5.018

1  5/8

1 7/16

1 7/16

2 1/16

1 5/64

41/64

13/16

0.168

2.26

1.26

45

LD35-1B45T-SH

SH

5.590

5.376

1  5/8

1 7/16

1 7/16

2 1/16

1 5/64

41/64

13/16

0.168

2.40

1.40

48

LD35-1B48T-SH

SH

5.950

5.734

1  5/8

1 7/16

1 7/16

2 1/16

1 5/64

41/64

13/16

0.168

2.58

1.58

54

LD35-1B54T-SH

SH

6.660

6.449

1  5/8

1 7/16

1 7/16

2 1/16

1 5/64

41/64

13/16

0.168

2.88

1.88

60

LD35-1B60T-SH

SH

7.380

7.165

1  5/8

1 7/16

1 7/16

2 1/16

1 5/64

41/64

13/16

0.168

3.28

2.28

70

LD35-1B70T-SH

SH

8.580

8.358

1  5/8

1 7/16

1 7/16

2 1/16

1 5/64

41/64

13/16

0.168

3.94

2.94

72

LD35-1B72T-SH

SH

8.810

8.597

1  5/8

1 7/16

1 7/16

2 1/16

1 5/64

41/64

13/16

0.168

4.14

3.14

80

LD35-1B80T-SH

SH

9.770

9.552

1  5/8

1 7/16

1 7/16

2 1/16

1 5/64

41/64

13/16

0.168

4.68

3.68

84

LD35-1B84T-SH

SH

10.250

10.029

1  5/8

1 7/16

1 7/16

2 1/16

1 5/64

41/64

13/16

0.168

4.86

3.96

96

LD35-1B96T-SH

SH

11.680

11.461

1  5/8

1 7/16

1 7/16

2 1/16

1 5/64

41/64

13/16

0.168

6.38

5.38

112

LD35-1B112T-SH

SH

13.590

13.371

1  5/8

1 7/16

1 7/16

2 1/16

1 5/64

41/64

13/16

0.168

7.60

6.60


型号表示例


LD35
 -
 1B 25T Q
 -
 JA
（1）
（2）
 （3）
 （4）
（5）


（1）链号

（2）链轮类型

（3）链轮齿数

（4）Q：齿端硬化规格

（5）JA: QD套型号


链轮的类型


类型

1A型

1B 型

1C 型

2A型

2B型

2C型

3A型

3B型

3C型

SD型

说明

单排
片式

单排
单侧轮毂

单排
双侧轮毂

双排
片式

双排
单侧轮毂

双排
双侧轮毂

三排
片式

三排
单侧轮毂

三排
双侧轮毂

双排
双向驱动

图示




×
