41-1 QD孔链轮

美标单排QD孔链轮，是美国ASME标准的单排链轮，链轮上带有锥孔，配合QD衬套使用。材料通常为碳钢或不锈钢，表面处理可能包括发黑、镀锌或镀镍，以提高耐磨性和耐腐蚀性。链轮为单排齿，配用ANSI标准1列滚子链使用，41-1QD孔链轮，配用LD41-1单排链条。

应用领域

汽车生产

机械工程

食品行业

包装行业

物流运输业

造纸行业

印刷行业

产品手册索取



产品特点

材料通常为碳钢或不锈钢，具有较高的机械强度。

表面处理可能包括发黑、镀锌或镀镍，以提高耐磨性和耐腐蚀性。

采用先进的铣齿加工工艺，使齿形更精确。

链轮整体进行了调质热处理，极大地提高了其综合机械性能，使链轮的耐磨性显著提高。

齿部硬化：需要提高齿端强度和磨损寿命的场合，推荐使用齿端硬化链轮。各个尺寸小齿数的机械用碳素钢轮毂切削规格，齿端部均实施硬化处理。

齿部无硬化：齿端不实施硬化处理。链轮大齿数范围的齿端均为无硬化规格。

正确选用链轮型号。

检查安装传动链轮的位置状态是否良好，否则须检修或更换相关件。

按正确方法将主、从动链轮安装到位，且锁紧紧固件使其达到规定力矩要求。

装上链条并调整好松紧度后，检查链条与链轮配合是否顺畅、共面，且与链罩无干涉。

从动链轮应有张紧装置。

链轮和链条最好同时更换，若只更换其中之一，会加剧双方的磨损。

由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。

要定期地清洁及润滑传动链条、传动链轮，以提高其使用寿命。

镀锌：镀锌是以提高金属的防锈性能为目的的表面处理工艺。随着钴酸盐纯化处理的进步，外观性能也有了很大的提高。

化学镀镍：化学镀镍的耐腐蚀性能、耐磨损性能提高，镀镍过程中不通电、无电解。适合使用在形状复杂、尺寸精度要求高的产品上。

发黑处理（表面氧化）：即碱性发黑处理，将金属置于碱性处理液中加热，金属本身起化学作用，在其表面形成黑色皮膜，皮膜具有防锈效果。

磷化处理：即磷酸盐处理。将金属浸入加温后的磷酸盐溶液中进行化学处理，使金属表面形成磷酸盐保护膜。

技术参数

点击图片放大

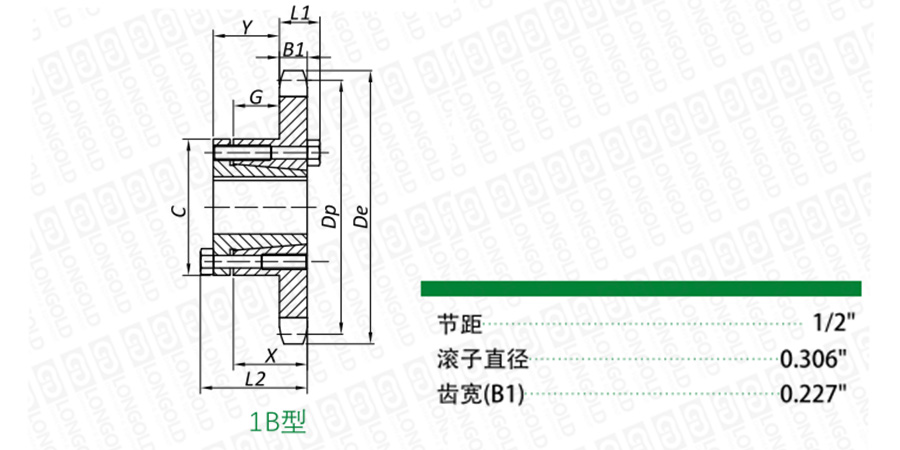

■链轮本体结构详见如上图

上图为41-1 QD孔链轮的结构图。

可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。


■链轮尺寸表

齿数

链轮型号

QD套型号

外圆直径

节距圆
直径
最大
孔径

主要尺寸

参考重量

PDF图纸

DXF图纸

De

Dp

L1

L2

C

Y

G

X

B1

链轮

QD套

inch

inch

inch

inch

inch

inch

inch

inch

inch

inch

Lbs

15

LD41-1B15T-JA

JA

2.650

2.405

1  1/4

1  1/8

1  1/8

2  1/16

49/64

25/64

5/8

0.227

1.22

0.32

请咨询

请咨询

16

LD41-1B16T-JA

JA

2.810

2.563

1  1/4

1  1/8

1  1/8

2  1/16

49/64

25/64

5/8

0.227

1.30

0.40

17

LD41-1B17T-JA

JA

2.980

2.721

1  1/4

1  1/8

1  1/8

2  1/16

49/64

25/64

5/8

0.227

1.40

0.50

18

LD41-1B18T-JA

JA

3.140

2.879

1  1/4

1  1/8

1  1/8

2  1/16

49/64

25/64

5/8

0.227

1.50

0.60

19

LD41-1B19T-JA

JA

3.300

3.038

1  1/4

1  1/8

1  1/8

2  1/16

49/64

25/64

5/8

0.227

1.58

0.68

20

LD41-1B20T-SH

SH

3.460

3.196

1  5/8

1  7/16

1  7/16

2 11/16

1  1/32

37/64

13/16

0.227

1.78

0.78

21

LD41-1B21T-SH

SH

3.620

3.355

1  5/8

1  7/16

1  7/16

2 11/16

1  1/32

37/64

13/16

0.227

1.82

0.82

22

LD41-1B22T-SH

SH

3.780

3.513

1  5/8

1  7/16

1  7/16

2 11/16

1  1/32

37/64

13/16

0.227

2.06

1.06

23

LD41-1B23T-SH

SH

3.940

3.672

1  5/8

1  7/16

1  7/16

2 11/16

1  1/32

37/64

13/16

0.227

2.14

1.14

24

LD41-1B24T-SH

SH

4.100

3.831

1  5/8

1  7/16

1  7/16

2 11/16

1  1/32

37/64

13/16

0.227

2.16

1.16

25

LD41-1B25T-SH

SH

4.260

3.989

1  5/8

1  7/16

1  7/16

2 11/16

1  1/32

37/64

13/16

0.227

2.22

1.22

26

LD41-1B26T-SH

SH

4.420

4.148

1  5/8

1  7/16

1  7/16

2 11/16

1  1/32

37/64

13/16

0.227

2.26

1.26

27

LD41-1B27T-SH

SH

4.580

4.307

1  5/8

1  7/16

1  7/16

2 11/16

1  1/32

37/64

13/16

0.227

2.40

1.40

28

LD41-1B28T-SH

SH

4.740

4.466

1  5/8

1  7/16

1  7/16

2 11/16

1  1/32

37/64

13/16

0.227

2.54

1.54

30

LD41-1B30T-SH

SH

5.060

4.783

1  5/8

1  7/16

1  7/16

2 11/16

1  1/32

37/64

13/16

0.227

2.58

1.58

32

LD41-1B32T-SH

SH

5.380

5.101

1  5/8

1  7/16

1  7/16

2 11/16

1  1/32

37/64

13/16

0.227

2.68

1.68

35

LD41-1B35T-SH

SH

5.860

5.578

1  5/8

1  7/16

1  7/16

2 11/16

1  1/32

37/64

13/16

0.227

3.46

2.47

36

LD41-1B36T-SDS

SDS

6.020

5.737

2

1  1/2

1  1/2

3  3/16

1  3/32

17/32

3/4

0.227

2.92

1.92

40

LD41-1B40T-SDS

SDS

6.650

6.373

2

1  1/2

1  1/2

3  3/16

1  3/32

17/32

3/4

0.227

3.32

2.32

42

LD41-1B42T-SDS

SDS

6.970

6.691

2

1  1/2

1  1/2

3  3/16

1  3/32

17/32

3/4

0.227

3.44

2.44

45

LD41-1B45T-SDS

SDS

7.450

7.168

2

1  1/2

1  1/2

3  3/16

1  3/32

17/32

3/4

0.227

3.76

2.76

48

LD41-1B48T-SDS

SDS

7.930

7.645

2

1  1/2

1  1/2

3  3/16

1  3/32

17/32

3/4

0.227

4.36

3.36

54

LD41-1B54T-SDS

SDS

8.890

8.599

2

1  1/2

1  1/2

3  3/16

1  3/32

17/32

3/4

0.227

4.98

3.98

60

LD41-1B60T-SDS

SDS

9.840

9.554

2

1  1/2

1  1/2

3  3/16

1  3/32

17/32

3/4

0.227

6.54

5.54

70

LD41-1B70T-SK

SK

11.430

11.145

2  5/8

2  1/8

2  1/8

3  7/8

1 41/64

1  1/32

1  1/4

0.227

9.42

7.42

72

LD41-1B72T-SK

SK

11.750

11.463

2  5/8

2  1/8

2  1/8

3  7/8

1 41/64

1  1/32

1  1/4

0.227

10.02

8.02

80

LD41-1B80T-SK

SK

13.030

12.736

2  5/8

2  1/8

2  1/8

3  7/8

1 41/64

1  1/32

1  1/4

0.227

11.64

9.64

84

LD41-1B84T-SK

SK

13.660

13.372

2  5/8

2  1/8

2  1/8

3  7/8

1 41/64

1  1/32

1  1/4

0.227

12.40

10.40

96

LD41-1B96T-SK

SK

15.570

15.281

2  5/8

2  1/8

2  1/8

3  7/8

1 41/64

1  1/32

1  1/4

0.227

14.82

12.82

112

LD41-1B112T-SK

SK

18.120

17.828

2  5/8

2  1/8

2  1/8

3  7/8

1 41/64

1  1/32

1  1/4

0.227

19.28

17.28


型号表示例


LD41
 -
 1B 16T Q
 -
 JA
（1）
（2）
 （3）
 （4）
（5）


（1）链号

（2）链轮类型

（3）链轮齿数

（4）Q：齿端硬化规格

（5）JA: QD套型号


链轮的类型


类型

1A型

1B 型

1C 型

2A型

2B型

2C型

3A型

3B型

3C型

SD型

说明

单排
片式

单排
单侧轮毂

单排
双侧轮毂

双排
片式

双排
单侧轮毂

双排
双侧轮毂

三排
片式

三排
单侧轮毂

三排
双侧轮毂

双排
双向驱动

图示




×
