50-1 QD孔链轮

美标单排QD孔链轮，是美国ASME标准的单排链轮，链轮上带有锥孔，配合QD衬套使用。材料通常为碳钢或不锈钢，表面处理可能包括发黑、镀锌或镀镍，以提高耐磨性和耐腐蚀性。链轮为单排齿，配用ANSI标准1列滚子链使用，50-1QD孔链轮，配用LD50-1单排链条。

应用领域

汽车生产

机械工程

食品行业

包装行业

物流运输业

造纸行业

印刷行业

产品手册索取



产品特点

材料通常为碳钢或不锈钢，具有较高的机械强度。

表面处理可能包括发黑、镀锌或镀镍，以提高耐磨性和耐腐蚀性。

采用先进的铣齿加工工艺，使齿形更精确。

链轮整体进行了调质热处理，极大地提高了其综合机械性能，使链轮的耐磨性显著提高。

齿部硬化：需要提高齿端强度和磨损寿命的场合，推荐使用齿端硬化链轮。各个尺寸小齿数的机械用碳素钢轮毂切削规格，齿端部均实施硬化处理。

齿部无硬化：齿端不实施硬化处理。链轮大齿数范围的齿端均为无硬化规格。

正确选用链轮型号。

检查安装传动链轮的位置状态是否良好，否则须检修或更换相关件。

按正确方法将主、从动链轮安装到位，且锁紧紧固件使其达到规定力矩要求。

装上链条并调整好松紧度后，检查链条与链轮配合是否顺畅、共面，且与链罩无干涉。

从动链轮应有张紧装置。

链轮和链条最好同时更换，若只更换其中之一，会加剧双方的磨损。

由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。

要定期地清洁及润滑传动链条、传动链轮，以提高其使用寿命。

镀锌：镀锌是以提高金属的防锈性能为目的的表面处理工艺。随着钴酸盐纯化处理的进步，外观性能也有了很大的提高。

化学镀镍：化学镀镍的耐腐蚀性能、耐磨损性能提高，镀镍过程中不通电、无电解。适合使用在形状复杂、尺寸精度要求高的产品上。

发黑处理（表面氧化）：即碱性发黑处理，将金属置于碱性处理液中加热，金属本身起化学作用，在其表面形成黑色皮膜，皮膜具有防锈效果。

磷化处理：即磷酸盐处理。将金属浸入加温后的磷酸盐溶液中进行化学处理，使金属表面形成磷酸盐保护膜。

技术参数

点击图片放大


■链轮本体结构详见如上图

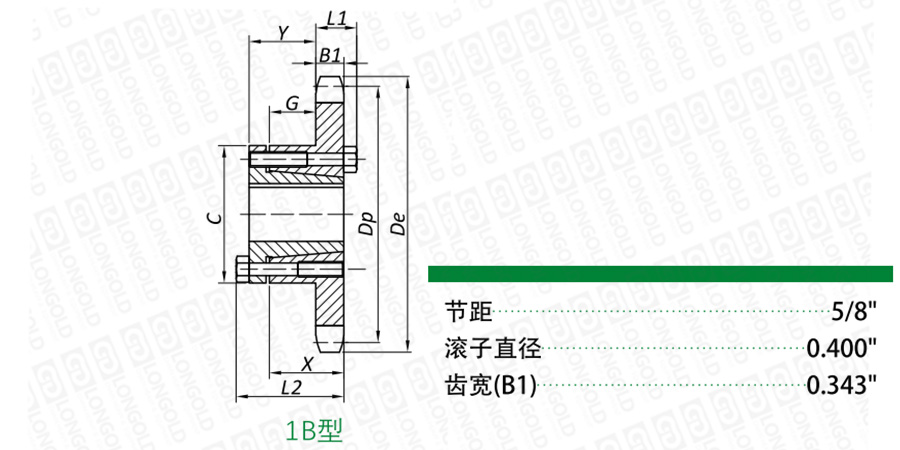

上图为50-1 QD孔链轮的结构图。

可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。


■链轮尺寸表

齿数

链轮型号

QD套型号

外圆直径

节距圆
直径
最大
孔径

主要尺寸

参考重量

PDF图纸

DXF图纸

De

Dp

L1

L2

C

Y

G

X

B1

链轮

QD套

inch

inch

inch

inch

inch

inch

inch

inch

inch

inch

Lbs

12

LD50-1B12TQ-JA

JA

2.710

2.415

1  1/4

1  1/8

1  1/8

2  1/16

21/32

9/32

5/8

0.343

1.24

0.34

请咨询

请咨询

13

LD50-1B13TQ-JA

JA

2.910

2.612

1  1/4

1  1/8

1  1/8

2  1/16

21/32

9/32

5/8

0.343

1.30

0.40

14

LD50-1B14TQ-JA

JA

3.110

2.803

1  1/4

1  1/8

1  1/8

2  1/16

21/32

9/32

5/8

0.343

1.45

0.52

15

LD50-1B15TQ-JA

JA

3.320

3.006

1  1/4

1  1/8

1  1/8

2  1/16

21/32

9/32

5/8

0.343

1.50

0.60

16

LD50-1B16TQ-JA

JA

3.520

3.204

1  1/4

1  1/8

1  1/8

2  1/16

21/32

9/32

5/8

0.343

1.58

0.68

17

LD50-1B17TQ-SH

SH

3.720

3.401

1  5/8

1  7/16

1  7/16

2 11/16

29/32

15/32

13/16

0.343

1.84

0.84

18

LD50-1B18TQ-SH

SH

3.900

3.599

1  5/8

1  7/16

1  7/16

2 11/16

29/32

15/32

13/16

0.343

2.04

1.04

19

LD50-1B19TQ-SH

SH

4.120

3.797

1  5/8

1  7/16

1  7/16

2 11/16

29/32

15/32

13/16

0.343

2.24

1.24

20

LD50-1B20TQ-SDS

SDS

4.320

3.995

2

1  1/2

1  1/2

3  3/16

31/32

13/32

3/4

0.343

2.20

1.20

21

LD50-1B21TQ-SDS

SDS

4.520

4.194

2

1  1/2

1  1/2

3  3/16

31/32

13/32

3/4

0.343

2.32

1.32

22

LD50-1B22TQ-SDS

SDS

4.720

4.392

2

1  1/2

1  1/2

3  3/16

31/32

13/32

3/4

0.343

2.48

1.42

23

LD50-1B23TQ-SDS

SDS

4.920

4.590

2

1  1/2

1  1/2

3  3/16

31/32

13/32

3/4

0.343

2.58

1.58

24

LD50-1B24TQ-SDS

SDS

5.120

4.788

2

1  1/2

1  1/2

3  3/16

31/32

13/32

3/4

0.343

2.70

1.70

25

LD50-1B25TQ-SDS

SDS

5.320

4.987

2

1  1/2

1  1/2

3  3/16

31/32

13/32

3/4

0.343

2.86

1.86

26

LD50-1B26TQ-SDS

SDS

5.520

5.185

2

1  1/2

1  1/2

3  3/16

31/32

13/32

3/4

0.343

3.00

2.00

27

LD50-1B27TQ-SDS

SDS

5.720

5.384

2

1  1/2

1  1/2

3  3/16

31/32

13/32

3/4

0.343

3.12

2.12

28

LD50-1B28TQ-SDS

SDS

5.920

5.582

2

1  1/2

1  1/2

3  3/16

31/32

13/32

3/4

0.343

3.32

2.32

30

LD50-1B30TQ-SDS

SDS

6.320

5.979

2

1  1/2

1  1/2

3  3/16

31/32

13/32

3/4

0.343

3.64

2.64

32

LD50-1B32T-SDS

SDS

6.720

6.376

2

1  1/2

1  1/2

3  3/16

31/32

13/32

3/4

0.343

3.98

2.98

35

LD50-1B35T-SDS

SDS

7.320

6.972

2

1  1/2

1  1/2

3  3/16

31/32

13/32

3/4

0.343

4.62

3.62

36

LD50-1B36T-SDS

SDS

7.520

7.171

2

1  1/2

1  1/2

3  3/16

31/32

13/32

3/4

0.343

4.64

3.64

40

LD50-1B40T-SDS

SDS

8.320

7.966

2

1  1/2

1  1/2

3  3/16

31/32

13/32

3/4

0.343

5.74

4.74

42

LD50-1B42T-SDS

SDS

8.720

8.363

2

1  1/2

1  1/2

3  3/16

31/32

13/32

3/4

0.343

6.40

5.40

45

LD50-1B45T-SDS

SDS

9.310

8.960

2

1  1/2

1  1/2

3  3/16

31/32

13/32

3/4

0.343

6.90

5.90

48

LD50-1B48T-SDS

SDS

9.910

9.556

2

1  1/2

1  1/2

3  3/16

31/32

13/32

3/4

0.343

7.66

6.66

54

LD50-1B54T-SK

SK

11.110

10.749

2  5/8

2  1/8

2  1/8

3  7/8

1 17/32

29/32

1  1/4

0.343

11.68

9.68

60

LD50-1B60T-SK

SK

12.300

11.942

2  5/8

2  1/8

2  1/8

3  7/8

1 17/32

29/32

1  1/4

0.343

13.88

11.88

70

LD50-1B70T-SK

SK

14.290

13.931

2  5/8

2  1/8

2  1/8

3  7/8

1 17/32

29/32

1  1/4

0.343

17.52

15.52

72

LD50-1B72T-SK

SK

14.690

14.329

2  5/8

2  1/8

2  1/8

3  7/8

1 17/32

29/32

1  1/4

0.343

18.44

16.44

80

LD50-1B80T-SK

SK

16.280

15.920

2 15/16

2  1/4

2  1/4

4  5/8

1 21/32

29/32

1  1/4

0.343

22.90

19.90

84

LD50-1B84T-SK

SK

17.080

16.715

2 15/16

2  1/4

2  1/4

4  5/8

1 21/32

29/32

1  1/4

0.343

25.98

22.98

96

LD50-1B96T-SK

SK

19.470

19.102

2 15/16

2  1/4

2  1/4

4  5/8

1 21/32

29/32

1  1/4

0.343

32.88

29.88

112

LD50-1B112T-SK

SK

22.650

22.285

2 15/16

2  1/4

2  1/4

4  5/8

1 21/32

29/32

1  1/4

0.343

43.10

40.10


型号表示例


LD50
 -
 1B 18T Q
 -
 SH
（1）
（2）
 （3）
 （4）
（5）


（1）链号

（2）链轮类型

（3）链轮齿数

（4）Q：齿端硬化规格

（5）SH: QD套型号


链轮的类型


类型

1A型

1B 型

1C 型

2A型

2B型

2C型

3A型

3B型

3C型

SD型

说明

单排
片式

单排
单侧轮毂

单排
双侧轮毂

双排
片式

双排
单侧轮毂

双排
双侧轮毂

三排
片式

三排
单侧轮毂

三排
双侧轮毂

双排
双向驱动

图示




×
