60-1 QD孔链轮

美标单排QD孔链轮，是美国ASME标准的单排链轮，链轮上带有锥孔，配合QD衬套使用。材料通常为碳钢或不锈钢，表面处理可能包括发黑、镀锌或镀镍，以提高耐磨性和耐腐蚀性。链轮为单排齿，配用ANSI标准1列滚子链使用，60-1QD孔链轮，配用LD60-1单排链条。

应用领域

汽车生产

机械工程

食品行业

包装行业

物流运输业

造纸行业

印刷行业

产品手册索取



产品特点

材料通常为碳钢或不锈钢，具有较高的机械强度。

表面处理可能包括发黑、镀锌或镀镍，以提高耐磨性和耐腐蚀性。

采用先进的铣齿加工工艺，使齿形更精确。

链轮整体进行了调质热处理，极大地提高了其综合机械性能，使链轮的耐磨性显著提高。

齿部硬化：需要提高齿端强度和磨损寿命的场合，推荐使用齿端硬化链轮。各个尺寸小齿数的机械用碳素钢轮毂切削规格，齿端部均实施硬化处理。

齿部无硬化：齿端不实施硬化处理。链轮大齿数范围的齿端均为无硬化规格。

正确选用链轮型号。

检查安装传动链轮的位置状态是否良好，否则须检修或更换相关件。

按正确方法将主、从动链轮安装到位，且锁紧紧固件使其达到规定力矩要求。

装上链条并调整好松紧度后，检查链条与链轮配合是否顺畅、共面，且与链罩无干涉。

从动链轮应有张紧装置。

链轮和链条最好同时更换，若只更换其中之一，会加剧双方的磨损。

由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。

要定期地清洁及润滑传动链条、传动链轮，以提高其使用寿命。

镀锌：镀锌是以提高金属的防锈性能为目的的表面处理工艺。随着钴酸盐纯化处理的进步，外观性能也有了很大的提高。

化学镀镍：化学镀镍的耐腐蚀性能、耐磨损性能提高，镀镍过程中不通电、无电解。适合使用在形状复杂、尺寸精度要求高的产品上。

发黑处理（表面氧化）：即碱性发黑处理，将金属置于碱性处理液中加热，金属本身起化学作用，在其表面形成黑色皮膜，皮膜具有防锈效果。

磷化处理：即磷酸盐处理。将金属浸入加温后的磷酸盐溶液中进行化学处理，使金属表面形成磷酸盐保护膜。

技术参数

点击图片放大

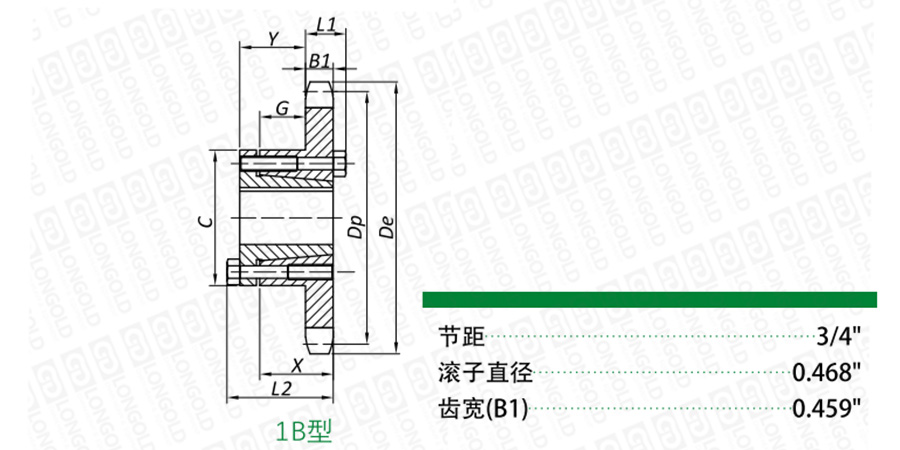

■链轮本体结构详见如上图

上图为60-1 QD孔链轮的结构图。

可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。


■链轮尺寸表

齿数

链轮型号

QD套型号

外圆直径

节距圆
直径
最大
孔径

主要尺寸

参考重量

PDF图纸

DXF图纸

De

Dp

L1

L2

C

Y

G

X

B1

链轮

QD套

inch

inch

inch

inch

inch

inch

inch

inch

inch

inch

Lbs

11

LD60-1B11TQ-JA

JA

3.000

2.662

1  1/4

1  1/8

1  1/8

2  1/16

35/64

11/64

5/8

0.459

1.36

0.46

请咨询

请咨询

12

LD60-1B12TQ-JA

JA

3.250

2.898

1  1/4

1  1/8

1  1/8

2  1/16

35/64

11/64

5/8

0.459

1.50

6.00

13

LD60-1B13TQ-JA

JA

3.490

3.134

1  1/4

1  1/8

1  1/8

2  1/16

35/64

11/64

5/8

0.459

1.66

0.76

14

LD60-1B14TQ-SH

SH

3.740

3.371

1  5/8

1  7/16

1  7/16

2 11/16

51/64

23/64

13/16

0.459

1.88

0.88

15

LD60-1B15TQ-SH

SH

3.980

3.607

1  5/8

1  7/16

1  7/16

2 11/16

51/64

23/64

13/16

0.459

2.08

1.08

16

LD60-1B16TQ-SH

SH

4.220

3.844

1  5/8

1  7/16

1  7/16

2 11/16

51/64

23/64

13/16

0.459

2.26

1.26

17

LD60-1B17TQ-SDS

SDS

4.460

4.082

2

1  1/2

1  1/2

3  3/16

55/64

19/64

3/4

0.459

2.38

1.38

18

LD60-1B18TQ-SDS

SDS

4.700

4.319

2

1  1/2

1  1/2

3  3/16

55/64

19/64

3/4

0.459

2.56

1.56

19

LD60-1B19TQ-SDS

SDS

4.950

4.557

2

1  1/2

1  1/2

3  3/16

55/64

19/64

3/4

0.459

2.76

1.76

20

LD60-1B20TQ-SDS

SDS

5.190

4.794

2

1  1/2

1  1/2

3  3/16

55/64

19/64

3/4

0.459

3.00

2.00

21

LD60-1B21TQ-SDS

SDS

5.430

5.032

2

1  1/2

1  1/2

3  3/16

55/64

19/64

3/4

0.459

3.20

2.20

22

LD60-1B22TQ-SDS

SDS

5.670

5.270

2

1  1/2

1  1/2

3  3/16

55/64

19/64

3/4

0.459

3.44

2.44

23

LD60-1B23TQ-SDS

SDS

5.910

5.508

2

1  1/2

1  1/2

3  3/16

55/64

19/64

3/4

0.459

3.70

2.70

24

LD60-1B24TQ-SDS

SDS

6.150

5.746

2

1  1/2

1  1/2

3  3/16

55/64

19/64

3/4

0.459

3.94

2.94

25

LD60-1B25TQ-SDS

SDS

6.390

5.984

2

1  1/2

1  1/2

3  3/16

55/64

19/64

3/4

0.459

4.24

3.24

26

LD60-1B26TQ-SK

SK

6.630

6.222

2  5/8

2  1/8

2  1/8

3  7/8

1 27/64

51/64

1  1/4

0.459

6.18

4.18

27

LD60-1B27TQ-SK

SK

6.870

6.460

2  5/8

2  1/8

2  1/8

3  7/8

1 27/64

51/64

1  1/4

0.459

6.52

4.52

28

LD60-1B28TQ-SK

SK

7.110

6.699

2  5/8

2  1/8

2  1/8

3  7/8

1 27/64

51/64

1  1/4

0.459

6.72

4.72

30

LD60-1B30TQ-SK

SK

7.590

7.175

2  5/8

2  1/8

2  1/8

3  7/8

1 27/64

51/64

1  1/4

0.459

7.34

5.34

32

LD60-1B32T-SK

SK

8.070

7.652

2  5/8

2  1/8

2  1/8

3  7/8

1 27/64

51/64

1  1/4

0.459

8.10

6.10

35

LD60-1B35T-SK

SK

8.780

8.367

2  5/8

2  1/8

2  1/8

3  7/8

1 27/64

51/64

1  1/4

0.459

9.42

7.42

36

LD60-1B36T-SK

SK

9.020

8.605

2  5/8

2  1/8

2  1/8

3  7/8

1 27/64

51/64

1  1/4

0.459

9.70

7.70

40

LD60-1B40T-SK

SK

9.980

9.559

2  5/8

2  1/8

2  1/8

3  7/8

1 27/64

51/64

1  1/4

0.459

11.56

9.56

42

LD60-1B42T-SF

SF

10.460

10.036

2 15/16

2  1/4

2  1/4

4  5/8

1 35/64

51/64

1  1/4

0.459

13.78

10.78

45

LD60-1B45T-SF

SF

11.180

0.752

2 15/16

2  1/4

2  1/4

4  5/8

1 35/64

51/64

1  1/4

0.459

15.40

12.40

48

LD60-1B48T-SF

SF

11.890

11.467

2 15/16

2  1/4

2  1/4

4  5/8

1 35/64

51/64

1  1/4

0.459

17.26

14.26

54

LD60-1B54T-SF

SF

13.330

12.899

2 15/16

2  1/4

2  1/4

4  5/8

1 35/64

51/64

1  1/4

0.459

20.02

17.02

60

LD60-1B60T-SF

SF

14.760

14.331

2 15/16

2  1/4

2  1/4

4  5/8

1 35/64

51/64

1  1/4

0.459

23.76

20.76

70

LD60-1B70T-SF

SF

17.150

16.717

2 15/16

2  1/4

2  1/4

4  5/8

1 35/64

51/64

1  1/4

0.459

31.60

28.60

72

LD60-1B72T-SF

SF

17.630

17.194

2 15/16

2  1/4

2  1/4

4  5/8

1 35/64

51/64

1  1/4

0.459

32.58

29.58

80

LD60-1B80T-SF

SF

19.540

19.103

2 15/16

2  1/4

2  1/4

4  5/8

1 35/64

51/64

1  1/4

0.459

41.24

38.24

84

LD60-1B84T-SF

SF

20.490

20.058

2 15/16

2  1/4

2  1/4

4  5/8

1 35/64

51/64

1  1/4

0.459

43.94

40.94

96

LD60-1B96T-SF

SF

23.360

22.922

2 15/16

2  1/4

2  1/4

4  5/8

1 35/64

51/64

1  1/4

0.459

55.40

52.40

112

LD60-1B112T-E

E

27.180

26.742

3  1/2

2  5/8

2 15/16

6

2  3/16

1  1/6

1  5/8

0.459

83.76

73.76


型号表示例


LD60
 -
 1B 16T Q
 -
 SH
（1）
（2）
 （3）
 （4）
（5）


（1）链号

（2）链轮类型

（3）链轮齿数

（4）Q：齿端硬化规格

（5）SH: QD套型号


链轮的类型


类型

1A型

1B 型

1C 型

2A型

2B型

2C型

3A型

3B型

3C型

SD型

说明

单排
片式

单排
单侧轮毂

单排
双侧轮毂

双排
片式

双排
单侧轮毂

双排
双侧轮毂

三排
片式

三排
单侧轮毂

三排
双侧轮毂

双排
双向驱动

图示




×
