80-1 QD孔链轮

美标单排QD孔链轮,是美国ASME标准的单排链轮,链轮上带有锥孔,配合QD衬套使用。材料通常为碳钢或不锈钢,表面处理可能包括发黑、镀锌或镀镍,以提高耐磨性和耐腐蚀性。链轮为单排齿,配用ANSI标准1列滚子链使用,80-1QD孔链轮,配用LD80-1单排链条。

产品手册索取




产品特点

材料通常为碳钢或不锈钢,具有较高的机械强度。

表面处理可能包括发黑、镀锌或镀镍,以提高耐磨性和耐腐蚀性。

采用先进的铣齿加工工艺,使齿形更精确。

链轮整体进行了调质热处理,极大地提高了其综合机械性能,使链轮的耐磨性显著提高。

齿部硬化:需要提高齿端强度和磨损寿命的场合,推荐使用齿端硬化链轮。各个尺寸小齿数的机械用碳素钢轮毂切削规格,齿端部均实施硬化处理。

齿部无硬化:齿端不实施硬化处理。链轮大齿数范围的齿端均为无硬化规格。

正确选用链轮型号。

检查安装传动链轮的位置状态是否良好,否则须检修或更换相关件。

按正确方法将主、从动链轮安装到位,且锁紧紧固件使其达到规定力矩要求。

装上链条并调整好松紧度后,检查链条与链轮配合是否顺畅、共面,且与链罩无干涉。

从动链轮应有张紧装置。

链轮和链条最好同时更换,若只更换其中之一,会加剧双方的磨损。

由于主动链轮转速高、齿数少,在相同条件下,比从动轮磨损快些,属正常情况。

要定期地清洁及润滑传动链条、传动链轮,以提高其使用寿命。

镀锌:镀锌是以提高金属的防锈性能为目的的表面处理工艺。随着钴酸盐纯化处理的进步,外观性能也有了很大的提高。

化学镀镍:化学镀镍的耐腐蚀性能、耐磨损性能提高,镀镍过程中不通电、无电解。适合使用在形状复杂、尺寸精度要求高的产品上。

发黑处理(表面氧化):即碱性发黑处理,将金属置于碱性处理液中加热,金属本身起化学作用,在其表面形成黑色皮膜,皮膜具有防锈效果。

磷化处理:即磷酸盐处理。将金属浸入加温后的磷酸盐溶液中进行化学处理,使金属表面形成磷酸盐保护膜。

技术参数

点击图片放大

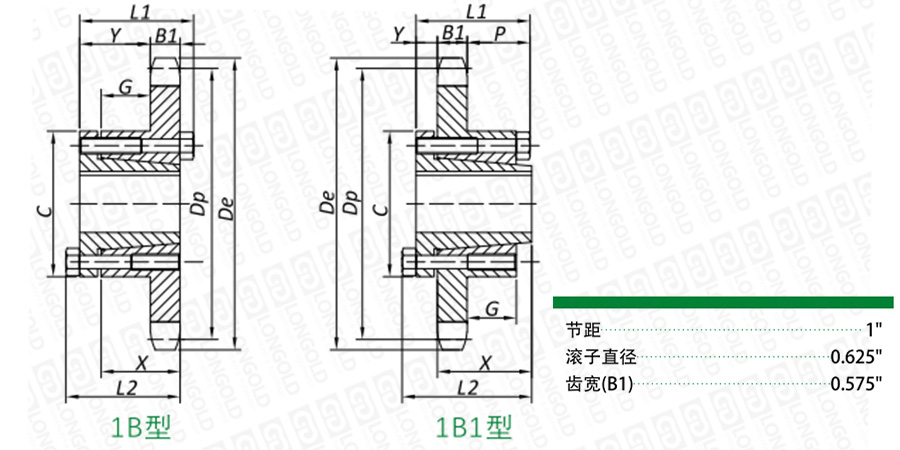

■链轮本体结构详见如上图

上图为80-1 QD孔链轮的结构图。

可根据客户的需求,定制链轮的齿数,详细请咨询隆德技术人员。


■链轮尺寸表

齿数

链轮型号

QD套型号

外圆直径

距圆
直径
最大
孔径

主要尺寸

参考重量

PDF图纸

DXF图纸

De

Dp

L1

L2

C

Y

P

G

X

B1

链轮

QD套

inch

inch

inch

inch

inch

inch

inch

inch

inch

inch

inch

Lbs

11

LD80-1B11TQ-SH

SH

4.010

3.550

1  5/8

1 7/16

1  7/16

2 11/16

21/32

-

15/64

13/16

0.575

2.00

1

请咨询

请咨询

12

LD80-1B12TQ-SH

SH

4.330

3.864

1  5/8

1 7/16

1  7/16

2 11/16

21/32

-

15/64

13/16

0.575

2.40

1

13

LD80-1B13TQ-SDS

SDS

4.660

4.179

2

1  1/2

1  1/2

3  3/16

47/64

-

11/64

3/4

0.575

2.50

2

14

LD80-1B14TQ-SDS

SDS

4.980

4.494

2

1  1/2

1  1/2

3  3/16

47/64

-

11/64

3/4

0.575

2.80

2

15

LD80-1B15TQ-SK

SK

5.300

4.810

2  5/8

2  1/8

2  1/8

3  7/8

1 19/64

-

21/32

1  1/4

0.575

4.50

3

16

LD80-1B16TQ-SK

SK

5.630

5.126

2  5/8

2  1/8

2  1/8

3  7/8

1 19/64

-

21/32

1  1/4

0.575

5.10

3

17

LD80-1B17TQ-SK

SK

5.950

5.442

2  5/8

2  1/8

2  1/8

3  7/8

1 19/64

-

21/32

1  1/4

0.575

5.50

4

18

LD80-1B18TQ-SK

SK

6.270

5.759

2  5/8

2  1/8

2  1/8

3  7/8

1 19/64

-

21/32

1  1/4

0.575

5.90

4

19

LD80-1B19TQ-SK

SK

6.590

6.076

2  5/8

2  1/8

2  1/8

3  7/8

1 19/64

-

21/32

1  1/4

0.575

6.40

4

20

LD80-1B20TQ-SF

SF

6.910

6.392

2 15/16

2  1/4

2  1/4

4  5/8

2 27/64

-

21/32

1  1/4

0.575

8.30

5

21

LD80-1B21TQ-SF

SF

7.240

6.710

2 15/16

2  1/4

2  1/4

4  5/8

2 27/64

-

21/32

1  1/4

0.575

8.70

6

22

LD80-1B22TQ-SF

SF

7.560

7.027

2 15/16

2  1/4

2  1/4

4  5/8

2 27/64

-

21/32

1  1/4

0.575

9.30

6

23

LD80-1B23TQ-SF

SF

7.880

7.344

2 15/16

2  1/4

2  1/4

4  5/8

2 27/64

-

21/32

1  1/4

0.575

9.80

7

24

LD80-1B24TQ-SF

SF

8.200

7.661

2 15/16

2  1/4

2  1/4

4  5/8

2 27/64

-

21/32

1  1/4

0.575

10.50

8

25

LD80-1B25TQ-SF

SF

8.520

7.979

2 15/16

2  1/4

2  1/4

4  5/8

2 27/64

-

21/32

1  1/4

0.575

11.00

8

26

LD80-1B26TQ-SF

SF

8.840

8.296

2 15/16

2  1/4

2  1/4

4  5/8

2 27/64

-

21/32

1  1/4

0.575

11.60

9

27

LD80-1B27TQ-SF

SF

9.160

8.614

2 15/16

2  1/4

2  1/4

4  5/8

2 27/64

-

21/32

1  1/4

0.575

12.40

9

28

LD80-1B28TQ-SF

SF

9.480

8.931

2 15/16

2  1/4

2  1/4

4  5/8

2 27/64

-

21/32

1  1/4

0.575

13.20

10

30

LD80-1B30TQ-SF

SF

10.110

9.567

2 15/16

2  1/4

2  1/4

4  5/8

2 27/64

-

21/32

1  1/4

0.575

14.30

11

32

LD80-1B32T-SF

SF

10.750

10.202

2 15/16

2  1/4

2  1/4

4  5/8

2 27/64

-

21/32

1  1/4

0.575

16.00

13

33

LD80-1B33T-SF

SF

11.070

10.520

2 15/16

2  1/4

2  1/4

4  5/8

2 27/64

-

21/32

1  1/4

0.575

16.50

14

34

LD80-1B34T-SF

SF

11.390

10.838

2 15/16

2  1/4

2  1/4

4  5/8

2 27/64

-

21/32

1  1/4

0.575

17.10

14

35

LD80-1B35T-SF

SF

11.710

11.156

2 15/16

2  1/4

2  1/4

4  5/8

2 27/64

-

21/32

1  1/4

0.575

18.50

16

36

LD80-1B36T-SF

SF

12.030

11.474

2 15/16

2  1/4

2  1/4

4  5/8

2 27/64

-

21/32

1  1/4

0.575

19.90

17

40

LD80-1B40T-SF

SF

13.310

12.746

2 15/16

2  1/4

2  1/4

4  5/8

2 27/64

-

21/32

1  1/4

0.575

23.60

21

42

LD80-1B42T-SF

SF

13.940

13.382

2 15/16

2  1/4

2  1/4

4  5/8

2 27/64

-

21/32

1  1/4

0.575

25.40

22

45

LD80-1B45T-SF

SF

14.900

14.336

2 15/16

2  1/4

2  1/4

4  5/8

2 27/64

-

21/32

1  1/4

0.575

28.10

25

48

LD80-1B48T-SF

SF

15.860

15.290

2 15/16

2  1/4

2  1/4

4  5/8

2 27/64

-

21/32

1  1/4

0.575

31.60

29

54

LD80-1B54T-SF

SF

17.770

17.198

2 15/16

2  1/4

2  1/4

4  5/8

2 27/64

-

21/32

1  1/4

0.575

39.80

37

60

LD80-1B60T-SF

SF

19.680

19.107

2 15/16

2  1/4

2  1/4

4  5/8

2 27/64

-

21/32

1  1/4

0.575

48.80

46

70

LD80-1B170T-E

E

22.870

22.289

3  1/2

2  5/8

2 15/16

6

7/8

1  3/16

1  3/64

1  5/8

0.575

65.60

56

72

LD80-1B172T-E

E

23.500

22.926

3  1/2

2  5/8

2 15/16

6

7/8

1  3/16

1  3/64

1  5/8

0.575

69.30

59

80

LD80-1B180T-E

E

26.050

25.471

3  1/2

2  5/8

2 15/16

6

7/8

1  3/16

1  3/64

1  5/8

0.575

79.20

69

84

LD80-1B184T-E

E

27.330

26.744

3  1/2

2  5/8

2 15/16

6

7/8

1  3/16

1  3/64

1  5/8

0.575

84.90

75

96

LD80-1B196T-E

E

31.150

30.563

3  1/2

2  5/8

2 15/16

6

7/8

1  3/16

1  3/64

1  5/8

0.575

108.00

98

112

LD80-1B1112T-E

F

36.240

35.655

3 15/16

3  5/8

4

6  5/8

1

2  1/16

1 59/64

2  1/2

0.575

145.00

134


型号表示例


LD80
-
1B 11T Q
-
SH
(1)

(2)
(3)
(4)

(5)


(1)链号

(2)链轮类型

(3)链轮齿数

(4)Q:齿端硬化规格

(5)SH: QD套型号


链轮的类型


类型

1A型

1B 型

1C 型

2A型

2B型

2C型

3A型

3B型

3C型

SD

说明

单排
片式

单排
单侧轮毂

单排
双侧轮毂

双排
片式

双排
单侧轮毂

双排
双侧轮毂

三排
片式

三排
单侧轮毂

三排
双侧轮毂

双排
双向驱动

图示




×
