40-2 QD孔链轮

美标双排QD孔链轮，是美国ASME标准的双排链轮，链轮上带有锥孔，配合QD衬套使用。材料通常为碳钢或不锈钢，表面处理可能包括发黑、镀锌或镀镍，以提高耐磨性和耐腐蚀性。链轮为双排齿，配用LD40-2双排链条。

应用领域

汽车生产

机械工程

食品行业

包装行业

物流运输业

造纸行业

印刷行业

产品手册索取



产品特点

材料通常为碳钢或不锈钢，具有较高的机械强度。

表面处理可能包括发黑、镀锌或镀镍，以提高耐磨性和耐腐蚀性。

采用先进的铣齿加工工艺，使齿形更精确。

链轮整体进行了调质热处理，极大地提高了其综合机械性能，使链轮的耐磨性显著提高。

齿部硬化：需要提高齿端强度和磨损寿命的场合，推荐使用齿端硬化链轮。各个尺寸小齿数的机械用碳素钢轮毂切削规格，齿端部均实施硬化处理。

齿部无硬化：齿端不实施硬化处理。链轮大齿数范围的齿端均为无硬化规格。

正确选用链轮型号。

检查安装传动链轮的位置状态是否良好，否则须检修或更换相关件。

按正确方法将主、从动链轮安装到位，且锁紧紧固件使其达到规定力矩要求。

装上链条并调整好松紧度后，检查链条与链轮配合是否顺畅、共面，且与链罩无干涉。

从动链轮应有张紧装置。

链轮和链条最好同时更换，若只更换其中之一，会加剧双方的磨损。

由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。

要定期地清洁及润滑传动链条、传动链轮，以提高其使用寿命。

镀锌：镀锌是以提高金属的防锈性能为目的的表面处理工艺。随着钴酸盐纯化处理的进步，外观性能也有了很大的提高。

化学镀镍：化学镀镍的耐腐蚀性能、耐磨损性能提高，镀镍过程中不通电、无电解。适合使用在形状复杂、尺寸精度要求高的产品上。

发黑处理（表面氧化）：即碱性发黑处理，将金属置于碱性处理液中加热，金属本身起化学作用，在其表面形成黑色皮膜，皮膜具有防锈效果。

磷化处理：即磷酸盐处理。将金属浸入加温后的磷酸盐溶液中进行化学处理，使金属表面形成磷酸盐保护膜。

技术参数

点击图片放大

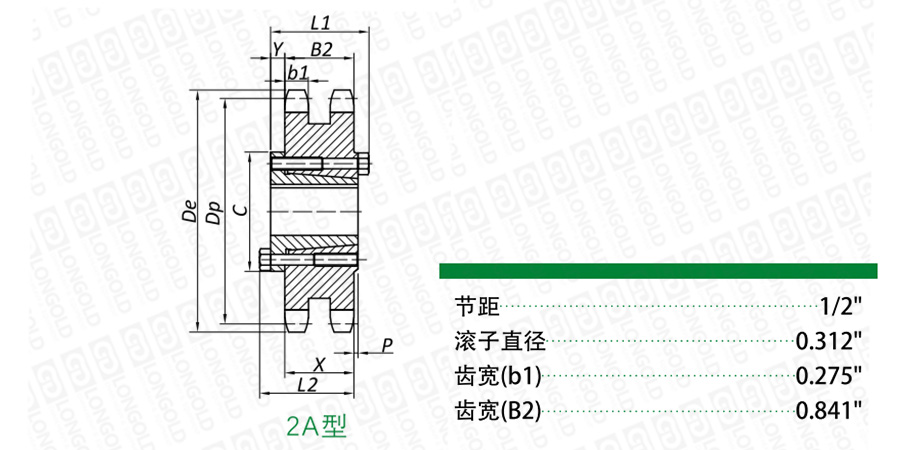

■链轮本体结构详见如上图

上图为40-2 QD孔链轮的结构图。

可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。


■链轮尺寸表

齿数

隆德型号

QD套
型号

外圆直径

节距圆直径

最大孔径

主要尺寸

参考重量

PDF图纸

DXF图纸

De

Dp

L1

L2

C

Y

P

X

b1

B2

链轮

QD套

inch

inch

inch

inch

inch

inch

inch

inch

inch

inch

inch

Lbs

36

LD40-2A36T-SK

SK

6.020

5.737

2  5/8

2  1/8

2  1/8

3  7/8

5/8

13/32

1  1/4

0.275

0.841

6.68

4.68

请咨询

请咨询

40

LD40-2A40T-SK

SK

6.650

6.373

2  5/8

2  1/8

2  1/8

3  7/8

5/8

13/32

1  1/4

0.275

0.841

8.02

6.02

42

LD40-2A42T-SK

SK

6.970

6.691

2  5/8

2  1/8

2  1/8

3  7/8

5/8

13/32

1  1/4

0.275

0.841

8.82

6.82

45

LD40-2A45T-SK

SK

7.450

7.168

2  5/8

2  1/8

2  1/8

3  7/8

5/8

13/32

1  1/4

0.275

0.841

9.98

7.98

48

LD40-2A48T-SK

SK

7.930

7.645

2  5/8

2  1/8

2  1/8

3  7/8

5/8

13/32

1  1/4

0.275

0.841

11.22

9.22

52

LD40-2A52T-SK

SK

8.570

8.281

2  5/8

2  1/8

2  1/8

3  7/8

5/8

13/32

1  1/4

0.275

0.841

13.04

11.04

54

LD40-2A54T-SK

SK

8.890

8.599

2  5/8

2  1/8

2  1/8

3  7/8

5/8

13/32

1  1/4

0.275

0.841

14.06

12.06

60

LD40-2A60T-SK

SK

9.840

9.554

2  5/8

2  1/8

2  1/8

3  7/8

5/8

13/32

1  1/4

0.275

0.841

16.98

14.98

68

LD40-2A68T-SF

SF

11.120

10.826

2 15/16

2  1/4

2  1/4

4  5/8

3/4

13/32

1  1/4

0.275

0.841

22.72

19.72

72

LD40-2A72T-SF

SF

11.750

11.463

2 15/16

2  1/4

2  1/4

4  5/8

3/4

13/32

1  1/4

0.275

0.841

24.20

22.20

76

LD40-2A76T-SF

SF

12.390

12.099

2 15/16

2  1/4

2  1/4

4  5/8

3/4

13/32

1  1/4

0.275

0.841

28.20

35.20

84

LD40-2A84T-SF

SF

13.660

13.372

2 15/16

2  1/4

2  1/4

4  5/8

3/4

13/32

1  1/4

0.275

0.841

33.64

30.64

95

LD40-2A95T-SF

SF

15.410

15.122

2 15/16

2  1/4

2  1/4

4  5/8

3/4

13/32

1  1/4

0.275

0.841

40.22

37.22

102

LD40-2A102T-SF

SF

16.530

16.236

2 15/16

2  1/4

2  1/4

4  5/8

3/4

13/32

1  1/4

0.275

0.841

42.70

39.70

112

LD40-2A112T-SF

SF

18.120

17.828

2 15/16

2  1/4

2  1/4

4  5/8

3/4

13/32

1  1/4

0.275

0.841

52.60

49.60


型号表示例


LD40
 -
 2A 42T Q
 -
 SK
（1）
（2）
 （3）
 （4）
（5）


（1）链号

（2）链轮类型

（3）链轮齿数

（4）Q：齿端硬化规格

（5）SK: QD套型号


链轮的类型


类型

1A型

1B 型

1C 型

2A型

2B型

2C型

3A型

3B型

3C型

SD型

说明

单排
片式

单排
单侧轮毂

单排
双侧轮毂

双排
片式

双排
单侧轮毂

双排
双侧轮毂

三排
片式

三排
单侧轮毂

三排
双侧轮毂

双排
双向驱动

图示




×
