材料通常为碳钢或不锈钢,具有较高的机械强度。
表面处理可能包括发黑、镀锌或镀镍,以提高耐磨性和耐腐蚀性。
采用先进的铣齿加工工艺,使齿形更精确。
链轮整体进行了调质热处理,极大地提高了其综合机械性能,使链轮的耐磨性显著提高。
齿部硬化:需要提高齿端强度和磨损寿命的场合,推荐使用齿端硬化链轮。各个尺寸小齿数的机械用碳素钢轮毂切削规格,齿端部均实施硬化处理。
齿部无硬化:齿端不实施硬化处理。链轮大齿数范围的齿端均为无硬化规格。
正确选用链轮型号。
检查安装传动链轮的位置状态是否良好,否则须检修或更换相关件。
按正确方法将主、从动链轮安装到位,且锁紧紧固件使其达到规定力矩要求。
装上链条并调整好松紧度后,检查链条与链轮配合是否顺畅、共面,且与链罩无干涉。
从动链轮应有张紧装置。
链轮和链条最好同时更换,若只更换其中之一,会加剧双方的磨损。
由于主动链轮转速高、齿数少,在相同条件下,比从动轮磨损快些,属正常情况。
要定期地清洁及润滑传动链条、传动链轮,以提高其使用寿命。
镀锌:镀锌是以提高金属的防锈性能为目的的表面处理工艺。随着钴酸盐纯化处理的进步,外观性能也有了很大的提高。
化学镀镍:化学镀镍的耐腐蚀性能、耐磨损性能提高,镀镍过程中不通电、无电解。适合使用在形状复杂、尺寸精度要求高的产品上。
发黑处理(表面氧化):即碱性发黑处理,将金属置于碱性处理液中加热,金属本身起化学作用,在其表面形成黑色皮膜,皮膜具有防锈效果。
磷化处理:即磷酸盐处理。将金属浸入加温后的磷酸盐溶液中进行化学处理,使金属表面形成磷酸盐保护膜。
点击图片放大
■链轮本体结构详见如上图

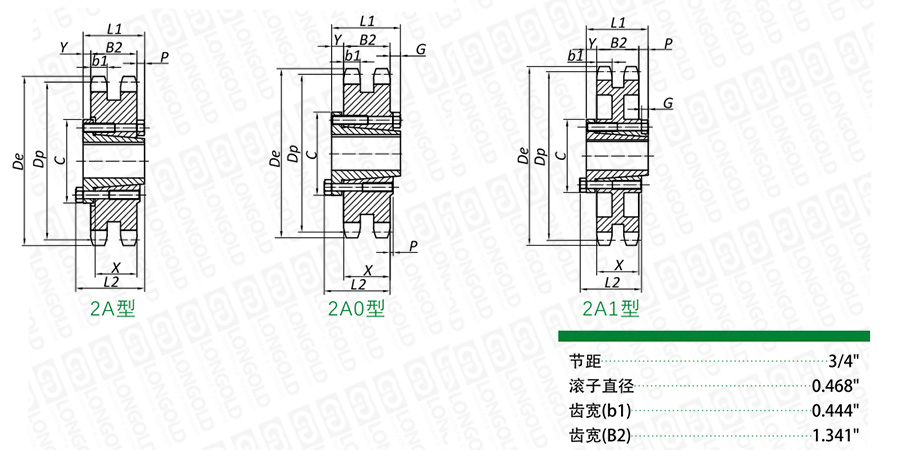

上图为60-2 QD孔链轮的结构图。
可根据客户的需求,定制链轮的齿数,详细请咨询隆德技术人员。
■双排A型链轮尺寸表
齿数
双排A型
QD套
外圆直径
节距圆直径
最大
主要尺寸
参考重量
PDF图纸
DXF图纸
De
Dp
L1
L2
C
Y
P
G
X
b1
B2
链轮
QD套
inch
inch
inch
inch
inch
inch
inch
inch
inch
inch
inch
inch
Lbs
36
LD60-2A36T-SF
SF
9.020
8.605
2 15/16
2
2 1/4
4 5/8
3/4
-
-
1.250
0.444
1.341
19.26
16.26
■双排A0型链轮尺寸表
齿数
双排A0型
QD套
外圆直径
节距圆直径
最大
主要尺寸
参考重量
PDF图纸
DXF图纸
De
Dp
L1
L2
C
Y
P
G
X
b1
B2
链轮
QD套
inch
inch
inch
inch
inch
inch
inch
inch
inch
inch
inch
inch
Lbs
42
LD60-2A0-42T-E
E
10.460
10.036
3 1/2
2 5/8
2 15/16
6
7/8
13/32
9/32
1 5/8
0.444
1.341
34.04
24.04
45
LD60-2A0-45T-E
E
11.180
10.752
3 1/2
2 5/8
2 15/16
6
7/8
13/32
9/32
1 5/8
0.444
1.341
38.26
28.36
52
LD60-2A0-52T-E
E
12.850
12.422
3 1/2
2 5/8
2 15/16
6
7/8
13/32
9/32
1 5/8
0.444
1.341
49.52
39.52
60
LD60-2A0-60T-E
E
14.760
14.331
3 1/2
2 5/8
2 15/16
6
7/8
13/32
9/32
1 5/8
0.444
1.341
63.39
53.74
■双排A1型链轮尺寸表
齿数
外圆直径
节距圆直径
主要尺寸
参考重量
PDF图纸
DXF图纸
De
Dp
L1
L2
C
Y
P
G
X
b1
B2
链轮
QD套
inch
inch
inch
inch
inch
inch
inch
inch
inch
inch
inch
inch
Lbs
68
LD60-2A1-68T-E
E
16.670
16.240
3 1/2
2 5/8
2 15/16
6
7/8
13/32
9/32
1 5/8
0.444
1.341
54.32
44.32
76
LD60-2A1-76T-E
E
18.580
18.149
3 1/2
2 5/8
2 15/16
6
7/8
13/32
9/32
1 5/8
0.444
1.341
61.48
51.48
95
LD60-2A1-95T-E
E
23.120
22.683
3 1/2
2 5/8
2 15/16
6
7/8
13/32
9/32
1 5/8
0.444
1.341
82.96
72.96
LD60 |
- |
2A1 |
- |
68T |
Q |
- |
E |
(1) |
|
(2) |
|
(3) |
(4) |
|
(5) |
(1)链号
(2)链轮类型
(3)链轮齿数
(4)Q:齿端硬化规格
(5)E: QD套型号
类型 |
1A型 |
1B 型 |
1C 型 |
2A型 |
2B型 |
2C型 |
3A型 |
3B型 |
3C型 |
SD型 |
说明 |
单排 |
单排 |
单排 |
双排 |
双排 |
双排 |
三排 |
三排 |
三排 |
双排 |
图示 |
|
|
|
|
|
|
|
|
|
|
