50-3 QD孔链轮

美标三排QD孔链轮，是美国ASME标准的三排链轮，链轮上带有锥孔，配合QD衬套使用。材料通常为碳钢或不锈钢，表面处理可能包括发黑、镀锌或镀镍，以提高耐磨性和耐腐蚀性。链轮为三排齿，配用LD50-3三排标准滚子链条。

应用领域

汽车生产

机械工程

食品行业

包装行业

物流运输业

造纸行业

印刷行业

产品手册索取



产品特点

材料通常为碳钢或不锈钢，具有较高的机械强度。

表面处理可能包括发黑、镀锌或镀镍，以提高耐磨性和耐腐蚀性。

采用先进的铣齿加工工艺，使齿形更精确。

链轮整体进行了调质热处理，极大地提高了其综合机械性能，使链轮的耐磨性显著提高。

齿部硬化：需要提高齿端强度和磨损寿命的场合，推荐使用齿端硬化链轮。各个尺寸小齿数的机械用碳素钢轮毂切削规格，齿端部均实施硬化处理。

齿部无硬化：齿端不实施硬化处理。链轮大齿数范围的齿端均为无硬化规格。

正确选用链轮型号。

检查安装传动链轮的位置状态是否良好，否则须检修或更换相关件。

按正确方法将主、从动链轮安装到位，且锁紧紧固件使其达到规定力矩要求。

装上链条并调整好松紧度后，检查链条与链轮配合是否顺畅、共面，且与链罩无干涉。

从动链轮应有张紧装置。

链轮和链条最好同时更换，若只更换其中之一，会加剧双方的磨损。

由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。

要定期地清洁及润滑传动链条、传动链轮，以提高其使用寿命。

镀锌：镀锌是以提高金属的防锈性能为目的的表面处理工艺。随着钴酸盐纯化处理的进步，外观性能也有了很大的提高。

化学镀镍：化学镀镍的耐腐蚀性能、耐磨损性能提高，镀镍过程中不通电、无电解。适合使用在形状复杂、尺寸精度要求高的产品上。

发黑处理（表面氧化）：即碱性发黑处理，将金属置于碱性处理液中加热，金属本身起化学作用，在其表面形成黑色皮膜，皮膜具有防锈效果。

磷化处理：即磷酸盐处理。将金属浸入加温后的磷酸盐溶液中进行化学处理，使金属表面形成磷酸盐保护膜。

技术参数

点击图片放大


■链轮本体结构详见如上图

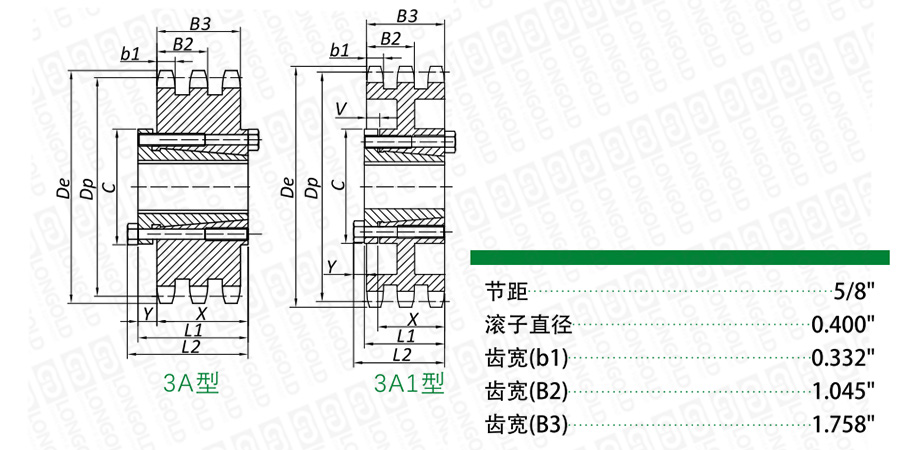

上图为50-3 QD孔链轮的结构图。

可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。


■三排A型链轮尺寸表

齿数

三排A型
隆德型号
QD套
型号

外圆直径

节距圆直径

最大
孔径

主要尺寸

参考重量

PDF图纸

DXF图纸

De

Dp

L1

L2

C

Y

V

X

b1

B2

链轮

QD套

inch

inch

inch

inch

inch

inch

inch

inch

inch

inch

inch

Lbs

36

LD50-3A36T-SK

SK

7.520

7.171

2 5/8

2 1/8

2 1/8

3 7/8

1 1/8

-

1 1/4

0.332

1.758

14.80

12.80

请咨询

请咨询

42

LD50-3A42T-SK

SK

8.720

8.363

3 5/8

2 1/8

2 1/8

3 7/8

1 1/8

-

1 1/4

0.332

1.758

21.50

19.50

48

LD50-3A48T-SK

SK

9.910

9.556

4 5/8

2 1/8

2 1/8

3 7/8

1 1/8

-

1 1/4

0.332

1.758

29.60

27.60

52

LD50-3A52T-SF

SF

10.710

10.351

5 5/8

2 1/4

2 1/4

4 5/8

1 1/4

-

1 1/4

0.332

1.758

31.60

28.60

60

LD50-3A60T-SF

SF

12.300

11.942

2 15/16

2 1/4

2 1/4

4 5/8

1 1/4

-

1 1/4

0.332

1.758

42.10

39.10

68

LD50-3A68T-SF

SF

13.890

13.533

2 15/16

2 1/4

2 1/4

4 5/8

1 1/4

-

1 1/4

0.332

1.758

53.80

50.80


■三排A1型链轮尺寸表

齿数

三排A1型
隆德型号
QD套
型号

外圆直径

节距圆直径

最大
孔径

主要尺寸

参考重量

PDF图纸

DXF图纸

De

Dp

L1

L2

C

Y

V

X

b1

B2

链轮

QD套

inch

inch

inch

inch

inch

inch

inch

inch

inch

inch

inch

Lbs

72

LD50-3A1-72T-SF

SF

14.690

14.329

2 15/16

2 1/4

2 1/4

4  5/8

1 1/4

1/2

1 1/4

0.332

1.758

46.60

43.60

请咨询

请咨询

76

LD50-3A1-76T-SF

SF

15.490

15.124

2 15/16

2 1/4

2 1/4

4  5/8

1 1/4

1/2

1 1/4

0.332

1.758

49.90

46.90

84

LD50-3A1-84T-SF

SF

17.080

16.715

2 15/16

2 1/4

2 1/4

4  5/8

1 1/4

1/2

1 1/4

0.332

1.758

53.90

50.90

95

LD50-3A1-95T-SF

SF

19.270

18.903

2 15/16

2 1/4

2 1/4

4  5/8

1 1/4

1/2

1 1/4

0.332

1.758

62.30

59.30

102

LD50-3A1-102T-SF

SF

20.660

20.295

2 15/16

2 1/4

2 1/4

4  5/8

1 1/4

1/2

1 1/4

0.332

1.758

69.30

66.30


型号表示例


LD50
 -
 3A 36T Q
 -
 SK
（1）
（2）
 （3）
 （4）
（5）


（1）链号

（2）链轮类型

（3）链轮齿数

（4）Q：齿端硬化规格

（5）SK: QD套型号


链轮的类型


类型

1A型

1B 型

1C 型

2A型

2B型

2C型

3A型

3B型

3C型

SD型

说明

单排
片式

单排
单侧轮毂

单排
双侧轮毂

双排
片式

双排
单侧轮毂

双排
双侧轮毂

三排
片式

三排
单侧轮毂

三排
双侧轮毂

双排
双向驱动

图示




×
