80-3 QD孔链轮

美标三排QD孔链轮，是美国ASME标准的三排链轮，链轮上带有锥孔，配合QD衬套使用。材料通常为碳钢或不锈钢，表面处理可能包括发黑、镀锌或镀镍，以提高耐磨性和耐腐蚀性。链轮为三排齿，配用LD80-3三排标准滚子链条。

应用领域

汽车生产

机械工程

食品行业

包装行业

物流运输业

造纸行业

印刷行业

产品手册索取



产品特点

材料通常为碳钢或不锈钢，具有较高的机械强度。

表面处理可能包括发黑、镀锌或镀镍，以提高耐磨性和耐腐蚀性。

采用先进的铣齿加工工艺，使齿形更精确。

链轮整体进行了调质热处理，极大地提高了其综合机械性能，使链轮的耐磨性显著提高。

齿部硬化：需要提高齿端强度和磨损寿命的场合，推荐使用齿端硬化链轮。各个尺寸小齿数的机械用碳素钢轮毂切削规格，齿端部均实施硬化处理。

齿部无硬化：齿端不实施硬化处理。链轮大齿数范围的齿端均为无硬化规格。

正确选用链轮型号。

检查安装传动链轮的位置状态是否良好，否则须检修或更换相关件。

按正确方法将主、从动链轮安装到位，且锁紧紧固件使其达到规定力矩要求。

装上链条并调整好松紧度后，检查链条与链轮配合是否顺畅、共面，且与链罩无干涉。

从动链轮应有张紧装置。

链轮和链条最好同时更换，若只更换其中之一，会加剧双方的磨损。

由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。

要定期地清洁及润滑传动链条、传动链轮，以提高其使用寿命。

镀锌：镀锌是以提高金属的防锈性能为目的的表面处理工艺。随着钴酸盐纯化处理的进步，外观性能也有了很大的提高。

化学镀镍：化学镀镍的耐腐蚀性能、耐磨损性能提高，镀镍过程中不通电、无电解。适合使用在形状复杂、尺寸精度要求高的产品上。

发黑处理（表面氧化）：即碱性发黑处理，将金属置于碱性处理液中加热，金属本身起化学作用，在其表面形成黑色皮膜，皮膜具有防锈效果。

磷化处理：即磷酸盐处理。将金属浸入加温后的磷酸盐溶液中进行化学处理，使金属表面形成磷酸盐保护膜。

技术参数

点击图片放大

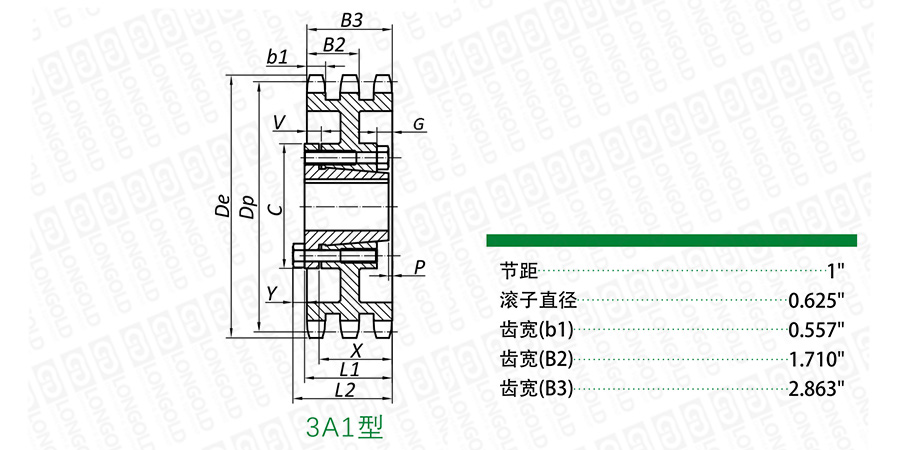

■链轮本体结构详见如上图

上图为80-3 QD孔链轮的结构图。

可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。


■三排A1型链轮尺寸表

齿数

隆德型号


QD套
型号


外圆直径

节距圆直径


最大
孔径


主要尺寸

参考重量

PDF图纸

DXF图纸

De

Dp

L1

L2

C

Y

P

G

V

X

b1

B2

链轮

QD套

inch

inch

inch

inch

inch

inch

inch

inch

inch

inch

inch

inch

inch

Lbs

36

LD80-3A1-36T-E

E

12.030

11.474

3 1/2

3 7/64

3 27/64

6

1/4

31/64

1/8

5/8

1 5/8

0.557

2.863

65.10

55.10

请咨询

请咨询

42

LD80-3A1-42T-E

E

13.940

13.382

3 1/2

3 7/64

3 27/64

6

1/4

31/64

1/8

5/8

1 5/8

0.557

2.863

81.90

71.90

45

LD80-3A1-45T-E

E

14.900

14.336

3 1/2

3 7/64

3 27/64

6

1/4

31/64

1/8

5/8

1 5/8

0.557

2.863

75.30

65.30

52

LD80-3A1-52T-E

E

17.130

16.562

3 1/2

3 7/64

3 27/64

6

1/4

31/64

1/8

5/8

1 5/8

0.557

2.863

90.00

80.00

60

LD80-3A1-60T-F

F

19.680

19.107

3 15/16

3 43/64

4 3/64

6 5/8

13/16

3/64

1/8

3/16

2 1/2

0.557

2.863

112.00

100.00

68

LD80-3A1-68T-F

F

22.230

21.653

3 15/16

3 43/64

4 3/64

6 5/8

13/16

3/64

1/8

3/16

2 1/2

0.557

2.863

132.00

120.00

76

LD80-3A1-76T-F

F

24.780

24.198

3 15/16

3 43/64

4 3/64

6 5/8

13/16

3/64

1/8

3/16

2 1/2

0.557

2.863

150.00

138.00

95

LD80-3A1-95T-F

F

30.830

30.245

3 15/16

3 43/64

4 3/64

6 5/8

13/16

3/64

1/8

3/16

2 1/2

0.557

2.863

208.00

196.00


型号表示例


LD80
 -
 3A1 -
 36T Q
 -
 E
（1）
（2）
（3）
 （4）
（5）


（1）链号

（2）链轮类型

（3）链轮齿数

（4）Q：齿端硬化规格

（5）E: QD套型号


链轮的类型


类型

1A型

1B 型

1C 型

2A型

2B型

2C型

3A型

3B型

3C型

SD型

说明

单排
片式

单排
单侧轮毂

单排
双侧轮毂

双排
片式

双排
单侧轮毂

双排
双侧轮毂

三排
片式

三排
单侧轮毂

三排
双侧轮毂

双排
双向驱动

图示




×
