35-1 成品孔链轮

成品孔链轮，安装（联结）后无背隙，由于采用轴向固定，不需要“防止脱落具”，定位准确，链轮孔已经加工完成，可直接安装使用，35-1链轮，配用LD35-1单排链条。

应用领域

汽车生产

机械工程

食品行业

包装行业

物流运输业

造纸行业

印刷行业

产品手册索取



产品特点

采用优质碳素结构钢进行冲压成型。

表面进行了喷吵、电镀处理。

采用先进的铣齿加工工艺，使齿形更精确。

链轮整体进行了调质热处理，极大地提高了其综合机械性能，使链轮的耐磨性显著提高。

齿部硬化：需要提高齿端强度和磨损寿命的场合，推荐使用齿端硬化链轮。各个尺寸小齿数的机械用碳素钢轮毂切削规格，齿端部均实施硬化处理。

齿部无硬化：齿端不实施硬化处理。链轮大齿数范围的齿端均为无硬化规格。

正确选用链轮型号。

检查安装传动链轮的位置状态是否良好，否则须检修或更换相关件。

按正确方法将主、从动链轮安装到位，且锁紧紧固件使其达到规定力矩要求。

装上链条并调整好松紧度后，检查链条与链轮配合是否顺畅、共面，且与链罩无干涉。

从动链轮应有张紧装置。

链轮和链条最好同时更换，若只更换其中之一，会加剧双方的磨损。

由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。

要定期地清洁及润滑传动链条、传动链轮，以提高其使用寿命。

镀锌：镀锌是以提高金属的防锈性能为目的的表面处理工艺。随着钴酸盐纯化处理的进步，外观性能也有了很大的提高。

化学镀镍：化学镀镍的耐腐蚀性能、耐磨损性能提高，镀镍过程中不通电、无电解。适合使用在形状复杂、尺寸精度要求高的产品上。

发黑处理（表面氧化）：即碱性发黑处理，将金属置于碱性处理液中加热，金属本身起化学作用，在其表面形成黑色皮膜，皮膜具有防锈效果。

磷化处理：即磷酸盐处理。将金属浸入加温后的磷酸盐溶液中进行化学处理，使金属表面形成磷酸盐保护膜。

技术参数

点击图片放大

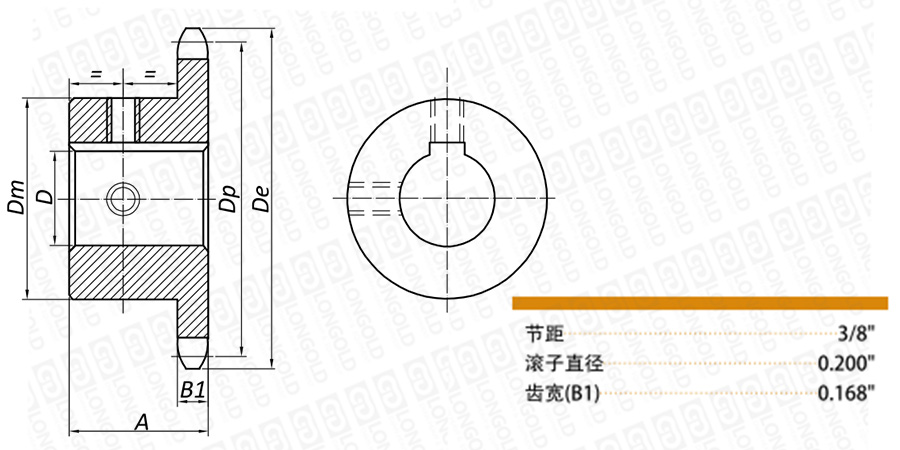

■链轮本体结构详见如上图

上图为35-1 成品孔链轮的结构图。

可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。


■链轮尺寸表

齿数

链轮型号

外圆直径

节距圆直径

轮毂长度

参考
重量

成品孔尺寸（包含：键槽和2个固定螺栓）

PDF图纸

DXF图纸

De

Dp

A

inch

inch

inch

Lbs

inch

9

LD35-1B9T-BS

1.260

1.096

3/4

0.10

*3/8

-

-

-

-

-

-

-

-

请咨询

请咨询

10

LD35-1B10T-BS

1.380

1.214

3/4

0.11

*3/8

*1/2

t 5/8

-

-

-

-

-

-

11

LD35-1B11T-BS

1.500

1.331

3/4

0.15

*3/8

*1/2

t 5/8

t 3/4

-

-

-

-

-

12

LD35-1B12T-BS

1.630

1.449

3/4

0.18

-

*1/2

5/8

t 3/4

-

-

-

-

-

13

LD35-1B13T-BS

1.750

1.567

3/4

0.20

-

*1/2

5/8

3/4

-

-

-

-

-

14

LD35-1B14T-BS

1.870

1.685

3/4

0.22

-

*1/2

5/8

3/4

-

-

-

-

-

15

LD35-1B15T-BS

1.990

1.804

3/4

0.24

-

*1/2

5/8

3/4

7/8

1

-

-

-

16

LD35-1B16T-BS

2.110

1.922

3/4

0.29

-

*1/2

5/8

3/4

7/8

1

-

-

-

17

LD35-1B17T-BS

2.230

2.041

3/4

0.36

-

*1/2

5/8

3/4

7/8

1

-

-

-

18

LD35-1B18T-BS

2.350

2.160

3/4

0.39

-

*1/2

5/8

3/4

7/8

1

-

-

-

19

LD35-1B19T-BS

2.470

2.278

3/4

0.44

-

*1/2

5/8

3/4

-

1

-

-

-

20

LD35-1B20T-BS

2.590

2.397

3/4

0.51

-

*1/2

5/8

3/4

-

1

-

-

-

21

LD35-1B21T-BS

2.710

2.516

3/4

0.75

-

*1/2

5/8

3/4

-

1

-

-

-

22

LD35-1B22T-BS

2.830

2.635

3/4

0.78

-

*1/2

5/8

3/4

-

1

-

-

-

23

LD35-1B23T-BS

2.950

2.754

3/4

0.78

-

*1/2

5/8

3/4

-

1

-

-

-

24

LD35-1B24T-BS

3.070

2.873

7/8

0.80

-

*1/2

5/8

3/4

-

1

-

-

-

25

LD35-1B25T-BS

3.190

2.992

7/8

0.84

-

-

5/8

3/4

-

1

-

-

-

26

LD35-1B26T-BS

3.310

3.111

7/8

0.88

-

-

5/8

3/4

7/8

1

1 1/8

1 1/5

1 1/4

27

LD35-1B27T-BS

3.430

3.230

7/8

0.86

-

-

5/8

3/4

7/8

1

1 1/8

1 1/5

1 1/4

28

LD35-1B28T-BS

3.550

3.349

7/8

0.96

-

-

5/8

3/4

7/8

1

1 1/8

1 1/5

1 1/4

30

LD35-1B30T-BS

3.790

3.588

7/8

0.96

-

-

5/8

3/4

7/8

1

1 1/8

1 1/5

1 1/4

32

LD35-1B32T-BS

4.030

3.826

7/8

1.14

-

-

5/8

3/4

7/8

1

1 1/8

1 1/5

1 1/4

35

LD35-1B35T-BS

4.390

4.183

1

1.38

-

-

5/8

3/4

7/8

1

1 1/8

1 1/5

1 1/4

36

LD35-1B36T-BS

4.510

4.303

1

1.41

-

-

5/8

3/4

7/8

1

1 1/8

1 1/5

1 1/4

40

LD35-1B40T-BS

4.990

4.780

1

1.56

-

-

5/8

3/4

7/8

1

1 1/8

1 1/5

1 1/4

42

LD35-1B42T-BS

5.230

5.018

1

1.64

-

-

5/8

3/4

7/8

1

1 1/8

1 1/5

1 1/4

45

LD35-1B45T-BS

5.590

5.376

1

1.74

-

-

5/8

3/4

7/8

1

1 1/8

1 1/5

1 1/4

48

LD35-1B48T-BS

5.950

5.734

1

1.86

-

-

5/8

3/4

7/8

1

1 1/8

1 1/5

1 1/4

54

LD35-1B54T-BS

6.660

6.449

1

1.98

-

5/8

3/4

7/8

1

1 1/8

1 1/5

1 1/4

60

LD35-1B60T-BS

7.380

7.165

1

2.34

-

-

-

3/4

7/8

1

1 1/8

1 1/5

1 1/4

70

LD35-1B70T-BS

8.580

8.358

1

3.14

-

-

-

3/4

7/8

1

1 1/8

1 1/5

1 1/4

72

LD35-1B72T-BS

8.810

8.597

1

3.30

-

-

-

3/4

7/8

1

1 1/8

1 1/5

1 1/4

80

LD35-1B80T-BS

9.770

9.552

1

3.94

-

-

-

3/4

7/8

1

1 1/8

1 1/5

1 1/4

84

LD35-1B84T-BS

10.250

10.029

1

4.26

-

-

-

3/4

7/8

1

1 1/8

1 1/5

1 1/4

86

LD35-1B86T-BS

11.680

10.268

1

5.22

-

-

-

3/4

7/8

1

1 1/8

1 1/5

1 1/4

112

LD35-1B112T-BS

13.590

13.371

1

6.50

-

-

-

3/4

7/8

1

1 1/8

1 1/5

1 1/4


■齿部硬化链轮尺寸表

齿数

链轮型号

外圆直径

节距圆直径

轮毂长度


参考
重量


成品孔尺寸（包含：键槽和2个固定螺栓）

PDF图纸

DXF图纸

De

Dp

A

inch

inch

inch

Lbs

inch

9

LD35-1B9TQ-BS

1.260

1.096

3/4

0.10

-

*3/8

-

-

-

-

-

-

-

请咨询

请咨询

10

LD35-1B10TQ-BS

1.380

1.214

3/4

0.11

-

*3/8

*1/2

t 5/8

-

-

-

-

-

11

LD35-1B11TQ-BS

1.500

1.331

3/4

0.15

-

*3/8

*1/2

t 5/8

t 3/4

-

-

-

-

12

LD35-1B12TQ-BS

1.630

1.449

3/4

0.18

-

-

*1/2

5/8

3/4

-

-

-

-

13

LD35-1B13TQ-BS

1.750

1.567

3/4

0.20

-

-

*1/2

5/8

3/4

-

-

-

-

14

LD35-1B14TQ-BS

1.870

1.685

3/4

0.22

-

-

*1/2

5/8

3/4

-

-

-

-

15

LD35-1B15TQ-BS

1.990

1.804

3/4

0.24

-

-

*1/2

5/8

3/4

7/8

1

-

-

16

LD35-1B16TQ-BS

2.110

1.922

3/4

0.29

-

-

*1/2

5/8

3/4

7/8

1

-

-

17

LD35-1B17TQ-BS

2.230

2.041

3/4

0.36

-

-

*1/2

5/8

3/4

7/8

1

-

-

18

LD35-1B18TQ-BS

2.350

2.160

3/4

0.39

-

-

*1/2

5/8

3/4

7/8

1

-

-

19

LD35-1B19TQ-BS

2.470

2.278

3/4

0.44

-

-

-

5/8

3/4

-

1

-

-

20

LD35-1B20TQ-BS

2.590

2.397

3/4

0.51

-

-

-

5/8

3/4

-

1

-

-

21

LD35-1B21TQ-BS

2.710

2.516

7/8

0.75

-

-

-

5/8

3/4

-

1

-

-

22

LD35-1B22TQ-BS

2.830

2.635

7/8

0.76

-

-

-

5/8

3/4

-

1

-

-

23

LD35-1B23TQ-BS

2.950

2.754

7/8

0.78

-

-

-

5/8

3/4

-

1

-

-

24

LD35-1B24TQ-BS

3.070

2.873

7/8

0.79

-

-

-

5/8

3/4

-

1

-

-

25

LD35-1B25TQ-BS

3.190

2.992

7/8

0.80

-

-

-

5/8

3/4

-

1

-

-

26

LD35-1B26TQ-BS

3.310

3.111

7/8

0.84

-

-

-

5/8

3/4

-

1

-

-

28

LD35-1B28TQ-BS

3.550

3.349

7/8

0.88

-

-

-

5/8

3/4

-

1

-

-

30

LD35-1B30TQ-BS

3.790

3.588

7/8

0.96

-

-

-

5/8

3/4

-

1

-

-

注：1.*表示无键槽。

2.键槽对齿尖。

3.“t”表示键槽和螺孔呈90°和180°。

4.齿部硬化有助于增加链条和链轮的使用寿命，24齿以下较小的链轮，转速超过600R/min建议做齿部硬化处理。


型号表示例


LD35
 -
 1B 12T Q
 -
 BS
（1）
（2）
 （3）
 （4）
（5）


（1）链号

（2）链轮类型

（3）链轮齿数

（4）Q：齿端硬化规格

（5）BS：成品孔型


链轮的类型


类型

1A型

1B 型

1C 型

2A型

2B型

2C型

3A型

3B型

3C型

SD型

说明

单排
片式

单排
单侧轮毂

单排
双侧轮毂

双排
片式

双排
单侧轮毂

双排
双侧轮毂

三排
片式

三排
单侧轮毂

三排
双侧轮毂

双排
双向驱动

图示




×
