40-1 成品孔链轮

成品孔链轮，安装（联结）后无背隙，由于采用轴向固定，不需要“防止脱落具”，定位准确，链轮孔已经加工完成，可直接安装使用，40-1链轮，配用LD40-1单排链条。

应用领域

汽车生产

机械工程

食品行业

包装行业

物流运输业

造纸行业

印刷行业

产品手册索取



产品特点

采用优质碳素结构钢进行冲压成型。

表面进行了喷吵、电镀处理。

采用先进的铣齿加工工艺，使齿形更精确。

链轮整体进行了调质热处理，极大地提高了其综合机械性能，使链轮的耐磨性显著提高。

齿部硬化：需要提高齿端强度和磨损寿命的场合，推荐使用齿端硬化链轮。各个尺寸小齿数的机械用碳素钢轮毂切削规格，齿端部均实施硬化处理。

齿部无硬化：齿端不实施硬化处理。链轮大齿数范围的齿端均为无硬化规格。

正确选用链轮型号。

检查安装传动链轮的位置状态是否良好，否则须检修或更换相关件。

按正确方法将主、从动链轮安装到位，且锁紧紧固件使其达到规定力矩要求。

装上链条并调整好松紧度后，检查链条与链轮配合是否顺畅、共面，且与链罩无干涉。

从动链轮应有张紧装置。

链轮和链条最好同时更换，若只更换其中之一，会加剧双方的磨损。

由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。

要定期地清洁及润滑传动链条、传动链轮，以提高其使用寿命。

镀锌：镀锌是以提高金属的防锈性能为目的的表面处理工艺。随着钴酸盐纯化处理的进步，外观性能也有了很大的提高。

化学镀镍：化学镀镍的耐腐蚀性能、耐磨损性能提高，镀镍过程中不通电、无电解。适合使用在形状复杂、尺寸精度要求高的产品上。

发黑处理（表面氧化）：即碱性发黑处理，将金属置于碱性处理液中加热，金属本身起化学作用，在其表面形成黑色皮膜，皮膜具有防锈效果。

磷化处理：即磷酸盐处理。将金属浸入加温后的磷酸盐溶液中进行化学处理，使金属表面形成磷酸盐保护膜。

技术参数

点击图片放大

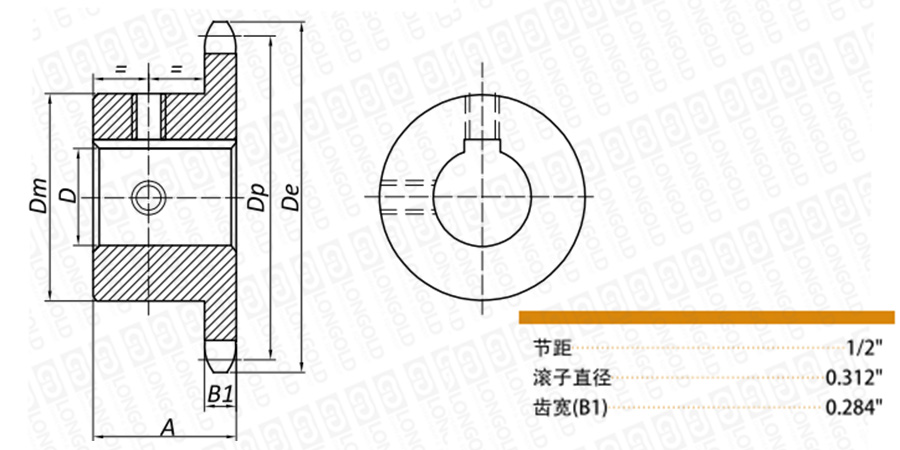

■链轮本体结构详见如上图

上图为40-1 成品孔链轮的结构图。

可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。


■链轮尺寸表

齿数

链轮型号

外圆直径

节距圆直径

轮毂长度


参考
重量


成品孔尺寸（包含：键槽和2个固定螺栓）

PDF图纸

DXF图纸

De

Dp

A

inch

inch

inch

Lbs

inch

9

LD40-1B9T-BS

1.670

1.462

7/8

0.16

*1/2

5/8

-

-

-

-

-

-

-

-

-

请咨询

请咨询

10

LD40-1B10T-BS

1.840

1.618

7/8

0.24

*1/2

5/8

3/4

-

-

-

-

-

-

-

-

11

LD40-1B11T-BS

2.000

1.775

7/8

0.28

*1/2

5/8

3/4

7/8

-

-

-

-

-

-

-

12

LD40-1B12T-BS

2.170

1.932

7/8

0.34

*1/2

5/8

3/4

7/8

1

-

-

-

-

-

-

13

LD40-1B13T-BS

2.330

2.089

7/8

0.45

*1/2

5/8

3/4

7/8

1

-

-

-

-

-

-

14

LD40-1B14T-BS

2.490

2.247

7/8

0.51

*1/2

5/8

3/4

7/8

1

1 1/8

-

-

-

-

-

15

LD40-1B15T-BS

2.650

2.405

7/8

0.53

*1/2

5/8

3/4

7/8

1

1 1/8

1 1/5

1 1/4

-

-

-

16

LD40-1B16T-BS

2.810

2.563

7/8

0.66

-

5/8

3/4

7/8

1

1 1/8

1 1/5

1 1/4

-

-

-

17

LD40-1B17T-BS

2.980

2.721

1

0.88

-

5/8

3/4

7/8

1

1 1/8

1 1/5

1 1/4

-

-

-

18

LD40-1B18T-BS

3.140

2.879

1

1.03

-

5/8

3/4

7/8

1

1 1/8

1 1/5

1 1/4

1 3/8

1 4/9

1 1/2

19

LD40-1B19T-BS

3.300

3.038

1

1.17

-

5/8

3/4

7/8

1

1 1/8

1 1/5

1 1/4

1 3/8

1 4/9

1 1/2

20

LD40-1B20T-BS

3.460

3.196

1

1.33

-

5/8

3/4

7/8

1

1 1/8

1 1/5

1 1/4

1 3/8

1 4/9

1 1/2

21

LD40-1B21T-BS

3.620

3.355

1

1.53

-

5/8

3/4

7/8

1

1 1/8

1 1/5

1 1/4

1 3/8

1 4/9

1 1/2

22

LD40-1B22T-BS

3.780

3.513

1

1.66

-

5/8

3/4

7/8

1

1 1/8

1 1/5

1 1/4

1 3/8

1 4/9

1 1/2

23

LD40-1B23T-BS

3.940

3.672

1

1.92

-

5/8

3/4

7/8

1

1 1/8

1 1/5

1 1/4

1 3/8

1 4/9

1 1/2

24

LD40-1B24T-BS

4.100

3.831

1

2.10

-

5/8

3/4

7/8

1

1 1/8

1 1/5

1 1/4

1 3/8

1 4/9

1 1/2

25

LD40-1B25T-BS

4.260

3.989

1

2.22

-

5/8

3/4

7/8

1

1 1/8

1 1/5

1 1/4

-

1 4/9

1 1/2

26

LD40-1B26T-BS

4.420

4.148

1

2.34

-

5/8

3/4

7/8

1

1 1/8

1 1/5

1 1/4

-

1 4/9

1 1/2

27

LD40-1B27T-BS

4.580

4.307

1

2.42

-

5/8

3/4

7/8

1

1 1/8

1 1/5

1 1/4

-

1 4/9

1 1/2

28

LD40-1B28T-BS

4.740

4.466

1

2.50

-

5/8

3/4

7/8

1

1 1/8

1 1/5

1 1/4

-

1 4/9

1 1/2

29

LD40-1B29T-BS

4.900

4.625

1

2.60

-

5/8

3/4

7/8

1

1 1/8

1 1/5

1 1/4

-

1 4/9

1 1/2

30

LD40-1B30T-BS

5.060

4.783

1

2.70

-

5/8

3/4

7/8

1

1 1/8

1 1/5

1 1/4

-

1 4/9

1 1/2

31

LD40-1B31T-BS

5.220

4.942

1

2.88

-

5/8

3/4

7/8

1

1 1/8

1 1/5

1 1/4

-

1 4/9

1 1/2

32

LD40-1B32T-BS

5.380

5.101

1

3.00

-

5/8

3/4

7/8

1

1 1/8

1 1/5

1 1/4

-

1 4/9

1 1/2

33

LD40-1B33T-BS

5.540

5.260

1

3.03

-

5/8

3/4

7/8

1

1 1/8

1 1/5

1 1/4

-

1 4/9

1 1/2

34

LD40-1B34T-BS

5.700

5.419

1

3.11

-

5/8

3/4

7/8

1

1 1/8

1 1/5

1 1/4

-

1 4/9

1 1/2

35

LD40-1B35T-BS

5.860

5.578

1

3.20

-

5/8

3/4

7/8

1

1 1/8

1 1/5

1 1/4

-

1 4/9

1 1/2

36

LD40-1B36T-BS

6.020

5.737

1

3.39

-

5/8

3/4

7/8

1

1 1/8

1 1/5

1 1/4

-

1 4/9

1 1/2

37

LD40-1B37T-BS

6.180

5.896

1

3.45

-

5/8

3/4

7/8

1

1 1/8

1 1/5

1 1/4

-

1 4/9

1 1/2

38

LD40-1B38T-BS

6.330

6.055

1

3.50

-

5/8

3/4

7/8

1

1 1/8

1 1/5

1 1/4

-

1 4/9

1 1/2

39

LD40-1B39T-BS

6.490

6.214

1

4.00

-

5/8

3/4

7/8

1

1 1/8

1 1/5

1 1/4

-

1 4/9

1 1/2

40

LD40-1B40T-BS

6.650

6.373

1 1/8

4.28

-

-

3/4

7/8

1

1 1/8

1 1/5

1 1/4

-

1 4/9

1 1/2

41

LD40-1B41T-BS

6.810

6.532

1 1/8

4.58

-

-

3/4

7/8

1

1 1/8

1 1/5

1 1/4

-

1 4/9

1 1/2

42

LD40-1B42T-BS

6.970

6.691

1 1/8

4.64

-

-

3/4

7/8

1

1 1/8

1 1/5

1 1/4

-

1 4/9

1 1/2

43

LD40-1B43T-BS

7.130

6.850

1 1/8

4.80

-

-

3/4

7/8

1

1 1/8

1 1/5

1 1/4

-

1 4/9

1 1/2

44

LD40-1B44T-BS

7.290

7.009

1 1/8

4.96

-

-

3/4

7/8

1

1 1/8

1 1/5

1 1/4

-

1 4/9

1 1/2

45

LD40-1B45T-BS

7.450

7.168

1 1/8

5.06

-

-

3/4

7/8

1

1 1/8

1 1/5

1 1/4

-

1 4/9

1 1/2

46

LD40-1B46T-BS

7.610

7.327

1 1/8

5.19

-

-

3/4

7/8

1

1 1/8

1 1/5

1 1/4

-

1 4/9

1 1/2

47

LD40-1B47T-BS

7.770

7.486

1 1/8

5.26

-

-

3/4

7/8

1

1 1/8

1 1/5

1 1/4

-

1 4/9

1 1/2

48

LD40-1B48T-BS

7.930

7.645

1 1/8

5.66

-

-

3/4

7/8

1

1 1/8

1 1/5

1 1/4

-

1 4/9

1 1/2

49

LD40-1B49T-BS

8.090

7.804

1 1/8

5.72

-

-

3/4

7/8

1

1 1/8

1 1/5

1 1/4

-

1 4/9

1 1/2

50

LD40-1B50T-BS

8.250

7.963

1 1/8

5.78

-

-

3/4

7/8

1

1 1/8

1 1/5

1 1/4

-

1 4/9

1 1/2

51

LD40-1B51T-BS

8.410

8.122

1 1/8

5.90

-

-

3/4

7/8

1

1 1/8

1 1/5

1 1/4

-

1 4/9

1 1/2

52

LD40-1B52T-BS

8.570

8.281

1 1/8

5.94

-

-

3/4

7/8

1

1 1/8

1 1/5

1 1/4

-

1 4/9

1 1/2

53

LD40-1B53T-BS

8.730

8.440

1 1/8

6.12

-

-

3/4

7/8

1

1 1/8

1 1/5

1 1/4

-

1 4/9

1 1/2

54

LD40-1B54T-BS

8.890

8.599

1 1/8

6.24

-

-

3/4

7/8

1

1 1/8

1 1/5

1 1/4

-

1 4/9

1 1/2

55

LD40-1B55T-BS

9.040

8.758

1 1/8

6.66

-

-

3/4

7/8

1

1 1/8

1 1/5

1 1/4

-

1 4/9

1 1/2

56

LD40-1B56T-BS

9.200

8.917

1 1/8

6.71

-

-

3/4

7/8

1

1 1/8

1 1/5

1 1/4

-

1 4/9

1 1/2

57

LD40-1B57T-BS

9.360

9.076

1 1/8

6.94

-

-

3/4

7/8

1

1 1/8

1 1/5

1 1/4

-

1 4/9

1 1/2

58

LD40-1B58T-BS

9.520

9.236

1 1/8

7.17

-

-

3/4

7/8

1

1 1/8

1 1/5

1 1/4

-

1 4/9

1 1/2

59

LD40-1B59T-BS

9.680

9.395

1 1/8

7.38

-

-

3/4

7/8

1

1 1/8

1 1/5

1 1/4

-

1 4/9

1 1/2

60

LD40-1B60T-BS

9.840

9.554

1 1/8

7.68

-

-

3/4

7/8

1

1 1/8

1 1/5

1 1/4

-

1 4/9

1 1/2

70

LD40-1B70T-BS

11.430

11.145

1 1/4

10.80

-

-

3/4

7/8

1

1 1/8

1 1/5

1 1/4

-

1 4/9

1 1/2

72

LD40-1B72T-BS

11.750

11.463

1 1/4

11.30

-

-

3/4

7/8

1

1 1/8

1 1/5

1 1/4

-

1 4/9

1 1/2

80

LD40-1B80T-BS

13.030

12.736

1 1/4

13.20

-

-

3/4

7/8

1

1 1/8

1 1/5

1 1/4

-

1 4/9

1 1/2

84

LD40-1B84T-BS

13.660

13.372

1 1/4

13.84

-

-

3/4

7/8

1

1 1/8

1 1/5

1 1/4

-

1 4/9

1 1/2

96

LD40-1B96T-BS

15.570

15.282

1 1/4

17.44

-

-

3/4

7/8

1

1 1/8

1 1/5

1 1/4

-

1 4/9

1 1/2

112

LD40-1B112T-BS

18.120

17.828

1 1/4

22.45

-

-

-

-

1

1 1/8

1 1/5

1 1/4

-

1 4/9

1 1/2

注：1.*表示无键槽。

2.键槽对齿尖。

3.“t”表示键槽和螺孔呈90°和180°。

4.齿部硬化有助于增加链条和链轮的使用寿命，24齿以下较小的链轮，转速超过600R/min建议做齿部硬化处理。


型号表示例


LD40
 -
 1B 30T Q
 -
 BS
（1）
（2）
 （3）
 （4）
（5）


（1）链号

（2）链轮类型

（3）链轮齿数

（4）Q：齿端硬化规格

（5）BS：成品孔型


链轮的类型


类型

1A型

1B 型

1C 型

2A型

2B型

2C型

3A型

3B型

3C型

SD型

说明

单排
片式

单排
单侧轮毂

单排
双侧轮毂

双排
片式

双排
单侧轮毂

双排
双侧轮毂

三排
片式

三排
单侧轮毂

三排
双侧轮毂

双排
双向驱动
