41-1 成品孔链轮

成品孔链轮，安装（联结）后无背隙，由于采用轴向固定，不需要“防止脱落具”，定位准确，链轮孔已经加工完成，可直接安装使用，41-1链轮，配用LD41-1单排链条。

应用领域

汽车生产

机械工程

食品行业

包装行业

物流运输业

造纸行业

印刷行业

产品手册索取



产品特点

采用优质碳素结构钢进行冲压成型。

表面进行了喷吵、电镀处理。

采用先进的铣齿加工工艺，使齿形更精确。

链轮整体进行了调质热处理，极大地提高了其综合机械性能，使链轮的耐磨性显著提高。

齿部硬化：需要提高齿端强度和磨损寿命的场合，推荐使用齿端硬化链轮。各个尺寸小齿数的机械用碳素钢轮毂切削规格，齿端部均实施硬化处理。

齿部无硬化：齿端不实施硬化处理。链轮大齿数范围的齿端均为无硬化规格。

正确选用链轮型号。

检查安装传动链轮的位置状态是否良好，否则须检修或更换相关件。

按正确方法将主、从动链轮安装到位，且锁紧紧固件使其达到规定力矩要求。

装上链条并调整好松紧度后，检查链条与链轮配合是否顺畅、共面，且与链罩无干涉。

从动链轮应有张紧装置。

链轮和链条最好同时更换，若只更换其中之一，会加剧双方的磨损。

由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。

要定期地清洁及润滑传动链条、传动链轮，以提高其使用寿命。

镀锌：镀锌是以提高金属的防锈性能为目的的表面处理工艺。随着钴酸盐纯化处理的进步，外观性能也有了很大的提高。

化学镀镍：化学镀镍的耐腐蚀性能、耐磨损性能提高，镀镍过程中不通电、无电解。适合使用在形状复杂、尺寸精度要求高的产品上。

发黑处理（表面氧化）：即碱性发黑处理，将金属置于碱性处理液中加热，金属本身起化学作用，在其表面形成黑色皮膜，皮膜具有防锈效果。

磷化处理：即磷酸盐处理。将金属浸入加温后的磷酸盐溶液中进行化学处理，使金属表面形成磷酸盐保护膜。

技术参数

点击图片放大


■链轮本体结构详见如上图

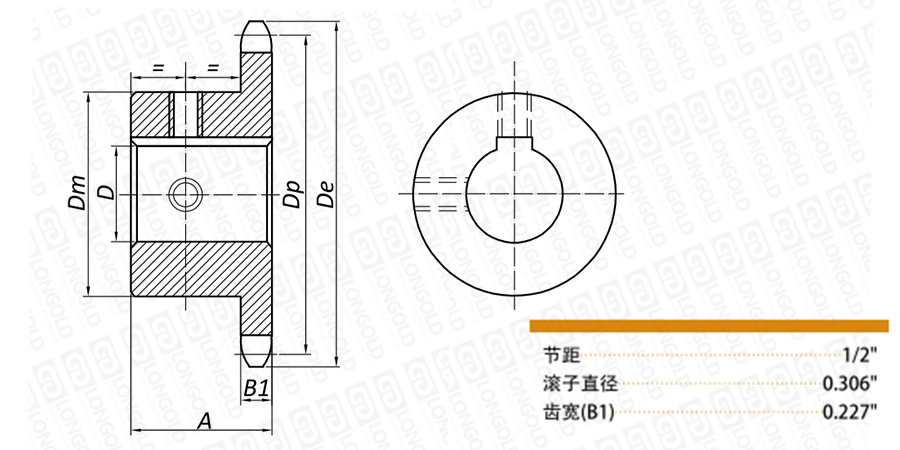

上图为41-1 成品孔链轮的结构图。

可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。


■链轮尺寸表

齿数

链轮型号

外圆直径

节距圆直径

轮毂长度


参考
重量


成品孔尺寸（包含：键槽和2个固定螺栓）

PDF图纸

DXF图纸

De

Dp

A

inch

inch

inch

Lbs

inch

9

LD41-1B9T-BS

1.670

1.462

7/8

0.20

*1/2

5/8

-

-

-

-

-

-

-

-

-

请咨询

请咨询

10

LD41-1B10T-BS

1.840

1.618

7/8

0.25

*1/2

5/8

-

-

-

-

-

-

-

-

-

11

LD41-1B11T-BS

2.000

1.775

7/8

0.32

*1/2

5/8

3/4

-

-

-

-

-

-

-

-

12

LD41-1B12T-BS

2.170

1.932

7/8

0.33

*1/2

5/8

3/4

7/8

-

-

-

-

-

-

-

13

LD41-1B13T-BS

2.330

2.089

7/8

0.43

*1/2

5/8

3/4

7/8

1

-

-

-

-

-

-

14

LD41-1B14T-BS

2.490

2.247

7/8

0.48

*1/2

5/8

3/4

7/8

1

-

-

-

-

-

-

15

LD41-1B15T-BS

2.650

2.405

7/8

0.59

*1/2

5/8

3/4

-

1

-

-

-

-

-

-

16

LD41-1B16T-BS

2.810

2.563

7/8

0.72

-

5/8

3/4

-

1

-

-

-

-

-

-

17

LD41-1B17T-BS

2.980

2.721

1

1.00

-

5/8

3/4

-

1

-

-

-

-

-

-

18

LD41-1B18T-BS

3.140

2.879

1

1.10

-

5/8

3/4

-

1

-

-

-

-

-

-

19

LD41-1B19T-BS

3.300

3.038

1

1.21

-

5/8

3/4

-

1

-

-

-

-

-

-

20

LD41-1B20T-BS

3.460

3.196

1

1.39

-

5/8

3/4

-

1

-

-

-

-

-

-

21

LD41-1B21T-BS

3.620

3.355

1

1.77

-

5/8

3/4

-

1

-

-

-

-

-

-

22

LD41-1B22T-BS

3.780

3.513

1

1.92

-

5/8

3/4

-

1

-

-

-

-

-

-

23

LD41-1B23T-BS

3.940

3.672

1

2.18

-

5/8

3/4

-

1

-

-

-

-

-

-

24

LD41-1B24T-BS

4.100

3.831

1

2.24

-

5/8

3/4

-

1

-

-

-

-

-

-

25

LD41-1B25T-BS

4.260

3.989

1

2.42

-

5/8

3/4

-

1

-

-

-

-

-

-

26

LD41-1B26T-BS

4.420

4.148

1

2.46

-

5/8

3/4

-

1

-

-

-

-

-

-

27

LD41-1B27T-BS

4.580

4.307

1

2.52

-

5/8

3/4

-

1

-

-

-

-

-

-

28

LD41-1B28T-BS

4.740

4.466

1

2.60

-

5/8

3/4

-

1

-

-

-

-

-

-

30

LD41-1B30T-BS

5.060

4.783

1

2.76

-

5/8

3/4

-

1

-

-

-

-

-

-

32

LD41-1B32T-BS

5.380

5.101

1

2.92

-

5/8

3/4

-

1

-

-

-

-

-

-

35

LD41-1B35T-BS

5.860

5.578

1

3.08

-

5/8

3/4

-

1

-

-

-

-

-

-

36

LD41-1B36T-BS

6.020

5.737

1

3.28

-

5/8

3/4

-

1

-

-

-

-

-

-

40

LD41-1B40T-BS

6.650

6.373

1 1/9

3.82

-

-

3/4

-

1

1 1/8

1 1/5

1 1/4

1 3/8

1 4/9

1 1/2

42

LD41-1B42T-BS

6.970

6.691

1 1/9

3.68

-

-

3/4

-

1

1 1/8

1 1/5

1 1/4

1 3/8

1 4/9

1 1/2

45

LD41-1B45T-BS

7.450

7.168

1 1/9

3.94

-

-

3/4

-

1

1 1/8

1 1/5

1 1/4

1 3/8

1 4/9

1 1/2

48

LD41-1B48T-BS

7.930

7.645

1 1/9

4.68

-

-

3/4

-

1

1 1/8

1 1/5

1 1/4

1 3/8

1 4/9

1 1/2

54

LD41-1B54T-BS

8.890

8.599

1 1/9

5.44

-

-

3/4

-

1

1 1/8

1 1/5

1 1/4

1 3/8

1 4/9

1 1/2

60

LD41-1B60T-BS

9.840

9.554

1 1/9

6.54

-

-

3/4

-

1

1 1/8

1 1/5

1 1/4

1 3/8

1 4/9

1 1/2

70

LD41-1B70T-BS

11.430

11.145

1 1/5

9.28

-

-

3/4

-

1

1 1/8

1 1/5

1 1/4

1 3/8

1 4/9

1 1/2

72

LD41-1B72T-BS

11.750

11.463

1 1/5

9.38

-

-

3/4

-

1

1 1/8

1 1/5

1 1/4

1 3/8

1 4/9

1 1/2

80

LD41-1B80T-BS

13.030

12.736

1 1/5

11.28

-

-

3/4

-

1

1 1/8

1 1/5

1 1/4

1 3/8

1 4/9

1 1/2

84

LD41-1B84T-BS

13.660

13.372

1 1/5

11.94

-

-

3/4

-

1

1 1/8

1 1/5

1 1/4

1 3/8

1 4/9

1 1/2

96

LD41-1B96T-BS

15.570

15.282

1 1/5

14.51

-

-

3/4

-

1

1 1/8

1 1/5

1 1/4

1 3/8

1 4/9

1 1/2

112

LD41-1B112T-BS

18.120

17.828

1 1/5

18.81

-

-

-

-

1

1 1/8

1 1/5

1 1/4

1 3/8

1 4/9

1 1/2

注：1.*表示无键槽。

2.键槽对齿尖。

3.“t”表示键槽和螺孔呈90°和180°。

4.齿部硬化有助于增加链条和链轮的使用寿命，24齿以下较小的链轮，转速超过600R/min建议做齿部硬化处理。


型号表示例


LD41
 -
 1B 24T Q
 -
 BS
（1）
（2）
 （3）
 （4）
（5）


（1）链号

（2）链轮类型

（3）链轮齿数

（4）Q：齿端硬化规格

（5）BS：成品孔型


链轮的类型


类型

1A型

1B 型

1C 型

2A型

2B型

2C型

3A型

3B型

3C型

SD型

说明

单排
片式

单排
单侧轮毂

单排
双侧轮毂

双排
片式

双排
单侧轮毂

双排
双侧轮毂

三排
片式

三排
单侧轮毂

三排
双侧轮毂

双排
双向驱动

图示




×
