50-1 成品孔链轮

成品孔链轮，安装（联结）后无背隙，由于采用轴向固定，不需要“防止脱落具”，定位准确，链轮孔已经加工完成，可直接安装使用，50-1链轮，配用LD50-1单排链条。

应用领域

汽车生产

机械工程

食品行业

包装行业

物流运输业

造纸行业

印刷行业

产品手册索取



产品特点

采用优质碳素结构钢进行冲压成型。

表面进行了喷吵、电镀处理。

采用先进的铣齿加工工艺，使齿形更精确。

链轮整体进行了调质热处理，极大地提高了其综合机械性能，使链轮的耐磨性显著提高。

齿部硬化：需要提高齿端强度和磨损寿命的场合，推荐使用齿端硬化链轮。各个尺寸小齿数的机械用碳素钢轮毂切削规格，齿端部均实施硬化处理。

齿部无硬化：齿端不实施硬化处理。链轮大齿数范围的齿端均为无硬化规格。

正确选用链轮型号。

检查安装传动链轮的位置状态是否良好，否则须检修或更换相关件。

按正确方法将主、从动链轮安装到位，且锁紧紧固件使其达到规定力矩要求。

装上链条并调整好松紧度后，检查链条与链轮配合是否顺畅、共面，且与链罩无干涉。

从动链轮应有张紧装置。

链轮和链条最好同时更换，若只更换其中之一，会加剧双方的磨损。

由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。

要定期地清洁及润滑传动链条、传动链轮，以提高其使用寿命。

镀锌：镀锌是以提高金属的防锈性能为目的的表面处理工艺。随着钴酸盐纯化处理的进步，外观性能也有了很大的提高。

化学镀镍：化学镀镍的耐腐蚀性能、耐磨损性能提高，镀镍过程中不通电、无电解。适合使用在形状复杂、尺寸精度要求高的产品上。

发黑处理（表面氧化）：即碱性发黑处理，将金属置于碱性处理液中加热，金属本身起化学作用，在其表面形成黑色皮膜，皮膜具有防锈效果。

磷化处理：即磷酸盐处理。将金属浸入加温后的磷酸盐溶液中进行化学处理，使金属表面形成磷酸盐保护膜。

技术参数

点击图片放大

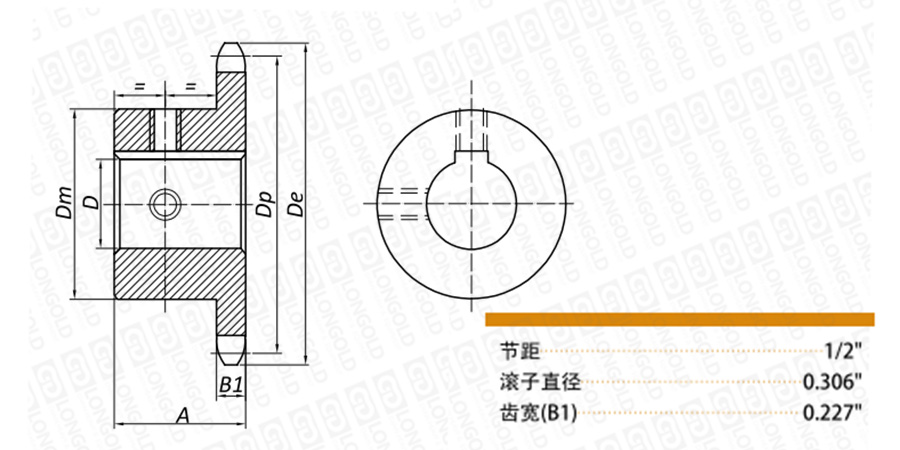

■链轮本体结构详见如上图

上图为50-1 成品孔链轮的结构图。

可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。


■链轮尺寸表

齿数

链轮型号

外圆直径

节距圆直径

轮毂长度


参考
重量


成品孔尺寸（包含：键槽和2个固定螺栓）

PDF图纸

DXF图纸

De

Dp

A

inch

inch

inch

Lbs

inch

9

LD50-1B9T-BS

2.090

1.827

1

0.30

5/8

3/4

-

-

-

-

-

-

-

-

-

-

-

请咨询

请咨询

10

LD50-1B10T-BS

2.300

2.023

1

0.30

5/8

3/4

7/8

t1

-

-

-

-

-

-

-

-

-

11

LD50-1B11T-BS

2.500

2.218

1

0.60

5/8

3/4

7/8

1

-

-

-

-

-

-

-

-

-

12

LD50-1B12T-BS

2.710

2.415

1

0.70

5/8

3/4

7/8

1

1 1/8

1 1/5

1 1/4

-

-

-

-

-

-

13

LD50-1B13T-BS

2.910

2.612

1

0.80

5/8

3/4

7/8

1

1 1/8

1 1/5

1 1/4

-

-

-

-

-

-

14

LD50-1B14T-BS

3.110

2.809

1

1.00

5/8

3/4

7/8

1

1 1/8

1 1/5

1 1/4

-

-

-

-

-

-

15

LD50-1B15T-BS

3.320

3.006

1

1.20

5/8

3/4

7/8

1

1 1/8

1 1/5

1 1/4

1 3/8

1 4/9

1 1/2

-

-

-

16

LD50-1B16T-BS

3.520

3.204

1

1.45

5/8

3/4

7/8

1

1 1/8

1 1/5

1 1/4

1 3/8

1 4/9

1 1/2

1 5/8

-

-

17

LD50-1B17T-BS

3.720

3.401

1

1.60

5/8

3/4

7/8

1

1 1/8

1 1/5

1 1/4

1 3/8

1 4/9

1 1/2

1 5/8

-

-

18

LD50-1B18T-BS

3.920

3.599

1

1.90

5/8

3/4

7/8

1

1 1/8

1 1/5

1 1/4

1 3/8

1 4/9

1 1/2

1 5/8

-

-

19

LD50-1B19T-BS

4.120

3.797

1

2.00

5/8

3/4

7/8

1

1 1/8

1 1/5

1 1/4

1 3/8

1 4/9

1 1/2

1 5/8

-

-

20

LD50-1B20T-BS

4.320

3.995

1

2.10

-

3/4

7/8

1

1 1/8

1 1/5

1 1/4

1 3/8

1 4/9

1 1/2

1 5/8

-

-

21

LD50-1B21T-BS

4.520

4.193

1

2.25

-

3/4

7/8

1

1 1/8

1 1/5

1 1/4

1 3/8

1 4/9

1 1/2

-

-

-

22

LD50-1B22T-BS

4.720

4.392

1

2.40

-

3/4

7/8

1

1 1/8

1 1/5

1 1/4

1 3/8

1 4/9

1 1/2

-

-

-

23

LD50-1B23T-BS

4.920

4.590

1

2.50

-

3/4

7/8

1

1 1/8

1 1/5

1 1/4

1 3/8

1 4/9

1 1/2

-

-

-

24

LD50-1B24T-BS

5.120

4.788

1 1/4

3.00

-

3/4

7/8

1

1 1/8

1 1/5

1 1/4

1 3/8

1 4/9

1 1/2

-

-

-

25

LD50-1B25T-BS

5.320

4.987

1 1/4

3.10

-

3/4

7/8

1

1 1/8

1 1/5

1 1/4

1 3/8

1 4/9

1 1/2

-

-

-

26

LD50-1B26T-BS

5.520

5.185

1 1/4

3.30

-

3/4

7/8

1

1 1/8

1 1/5

1 1/4

1 3/8

1 4/9

1 1/2

-

-

-

27

LD50-1B27T-BS

5.720

5.384

1 1/4

3.46

-

3/4

7/8

1

1 1/8

1 1/5

1 1/4

1 3/8

1 4/9

1 1/2

-

-

-

28

LD50-1B28T-BS

5.920

5.582

1 1/4

3.60

-

3/4

7/8

1

1 1/8

1 1/5

1 1/4

1 3/8

1 4/9

1 1/2

-

-

-

29

LD50-1B29T-BS

6.120

5.781

1 1/4

3.78

-

3/4

7/8

1

1 1/8

1 1/5

1 1/4

1 3/8

1 4/9

1 1/2

-

-

-

30

LD50-1B30T-BS

6.320

5.979

1 1/4

3.90

-

3/4

7/8

1

1 1/8

1 1/5

1 1/4

1 3/8

1 4/9

1 1/2

-

-

-

31

LD50-1B31T-BS

6.520

6.178

1 1/4

4.46

-

3/4

7/8

1

1 1/8

1 1/5

1 1/4

1 3/8

1 4/9

1 1/2

-

1 3/4

1 8/9

32

LD50-1B32T-BS

6.720

6.376

1 1/4

4.70

-

3/4

7/8

1

1 1/8

1 1/5

1 1/4

1 3/8

1 4/9

1 1/2

-

1 3/4

1 8/9

33

LD50-1B33T-BS

9.620

6.575

1 1/4

4.92

-

3/4

7/8

1

1 1/8

1 1/5

1 1/4

1 3/8

1 4/9

1 1/2

-

1 3/4

1 8/9

34

LD50-1B34T-BS

7.120

6.774

1 1/4

5.06

-

3/4

7/8

1

1 1/8

1 1/5

1 1/4

1 3/8

1 4/9

1 1/2

-

1 3/4

1 8/9

35

LD50-1B35T-BS

7.320

6.972

1 1/4

5.30

-

3/4

7/8

1

1 1/8

1 1/5

1 1/4

1 3/8

1 4/9

1 1/2

-

1 3/4

1 8/9

36

LD50-1B36T-BS

7.520

7.171

1 1/4

5.50

-

3/4

7/8

1

1 1/8

1 1/5

1 1/4

1 3/8

1 4/9

1 1/2

-

1 3/4

1 8/9

37

LD50-1B37T-BS

7.720

7.370

1 1/4

5.62

-

3/4

7/8

1

1 1/8

1 1/5

1 1/4

1 3/8

1 4/9

1 1/2

-

1 3/4

1 8/9

38

LD50-1B38T-BS

7.920

7.568

1 1/4

5.80

-

3/4

7/8

1

1 1/8

1 1/5

1 1/4

1 3/8

1 4/9

1 1/2

-

1 3/4

1 8/9

39

LD50-1B39T-BS

8.120

7.767

1 1/4

6.02

-

3/4

7/8

1

1 1/8

1 1/5

1 1/4

1 3/8

1 4/9

1 1/2

-

1 3/4

1 8/9

40

LD50-1B40T-BS

8.320

7.966

1 1/4

6.20

-

3/4

7/8

1

1 1/8

1 1/5

1 1/4

1 3/8

1 4/9

1 1/2

-

1 3/4

1 8/9

41

LD50-1B41T-BS

8.520

8.165

1 1/4

6.45

-

3/4

7/8

1

1 1/8

1 1/5

1 1/4

1 3/8

1 4/9

1 1/2

-

1 3/4

1 8/9

42

LD50-1B42T-BS

8.720

8.363

1 1/4

6.68

-

3/4

7/8

1

1 1/8

1 1/5

1 1/4

1 3/8

1 4/9

1 1/2

-

1 3/4

1 8/9

43

LD50-1B43T-BS

8.910

8.562

1 1/4

6.99

-

3/4

7/8

1

1 1/8

1 1/5

1 1/4

1 3/8

1 4/9

1 1/2

-

1 3/4

1 8/9

44

LD50-1B44T-BS

8.110

8.761

1 1/4

7.30

-

3/4

7/8

1

1 1/8

1 1/5

1 1/4

1 3/8

1 4/9

1 1/2

-

1 3/4

1 8/9

45

LD50-1B45T-BS

9.310

8.960

1 1/4

8.00

-

3/4

7/8

1

1 1/8

1 1/5

1 1/4

1 3/8

1 4/9

1 1/2

-

1 3/4

1 8/9

46

LD50-1B46T-BS

9.510

9.159

1 1/4

8.51

-

-

-

1

1 1/8

1 1/5

1 1/4

1 3/8

1 4/9

1 1/2

-

1 3/4

1 8/9

47

LD50-1B47T-BS

9.710

9.357

1 1/4

8.76

-

-

-

1

1 1/8

1 1/5

1 1/4

1 3/8

1 4/9

1 1/2

-

1 3/4

1 8/9

48

LD50-1B48T-BS

9.910

9.556

1 1/4

9.00

-

-

-

1

1 1/8

1 1/5

1 1/4

1 3/8

1 4/9

1 1/2

-

1 3/4

1 8/9

49

LD50-1B49T-BS

10.110

9.755

1 1/4

9.33

-

-

-

1

1 1/8

1 1/5

1 1/4

1 3/8

1 4/9

1 1/2

-

1 3/4

1 8/9

50

LD50-1B50T-BS

10.310

9.954

1 1/4

9.63

-

-

-

1

1 1/8

1 1/5

1 1/4

1 3/8

1 4/9

1 1/2

-

1 3/4

1 8/9

51

LD50-1B51T-BS

10.510

10.153

1 1/4

9.81

-

-

-

1

1 1/8

1 1/5

1 1/4

1 3/8

1 4/9

1 1/2

-

1 3/4

1 8/9

52

LD50-1B52T-BS

10.710

10.351

1 1/4

9.99

-

-

-

1

1 1/8

1 1/5

1 1/4

1 3/8

1 4/9

1 1/2

-

1 3/4

1 8/9

53

LD50-1B53T-BS

10.910

10.550

1 1/4

10.37

-

-

-

1

1 1/8

1 1/5

1 1/4

1 3/8

1 4/9

1 1/2

-

1 3/4

1 8/9

54

LD50-1B54T-BS

11.110

10.749

1 1/4

10.75

-

-

-

1

1 1/8

1 1/5

1 1/4

1 3/8

1 4/9

1 1/2

-

1 3/4

1 8/9

55

LD50-1B55T-BS

11.310

10.948

1 1/4

11.08

-

-

-

1

1 1/8

1 1/5

1 1/4

1 3/8

1 4/9

1 1/2

-

1 3/4

1 8/9

56

LD50-1B56T-BS

11.500

11.147

1 1/4

11.41

-

-

-

1

1 1/8

1 1/5

1 1/4

1 3/8

1 4/9

1 1/2

-

1 3/4

1 8/9

57

LD50-1B57T-BS

11.700

11.346

1 1/4

11.75

-

-

-

1

1 1/8

1 1/5

1 1/4

1 3/8

1 4/9

1 1/2

-

1 3/4

1 8/9

58

LD50-1B58T-BS

11.900

11.544

1 1/4

12.08

-

-

-

1

1 1/8

1 1/5

1 1/4

1 3/8

1 4/9

1 1/2

-

1 3/4

1 8/9

59

LD50-1B59T-BS

12.100

11.743

1 1/4

12.41

-

-

-

1

1 1/8

1 1/5

1 1/4

1 3/8

1 4/9

1 1/2

-

1 3/4

1 8/9

60

LD50-1B60T-BS

12.300

11.942

1 1/4

13.50

-

-

-

1

1 1/8

1 1/5

1 1/4

1 3/8

1 4/9

1 1/2

-

1 3/4

1 8/9

70

LD50-1B70T-BS

14.290

13.931

1 3/4

17.81

-

-

-

1

1 1/8

1 1/5

1 1/4

1 3/8

1 4/9

1 1/2

-

1 3/4

1 8/9

72

LD50-1B72T-BS

14.690

14.328

1 3/4

19.13

-

-

-

1

1 1/8

1 1/5

1 1/4

1 3/8

1 4/9

1 1/2

-

1 3/4

1 8/9

80

LD50-1B80T-BS

16.280

15.920

1 3/4

24.39

-

-

-

1

1 1/8

1 1/5

1 1/4

1 3/8

1 4/9

1 1/2

-

1 3/4

1 8/9

84

LD50-1B84T-BS

17.080

16.715

1 3/4

25.15

-

-

-

1

1 1/8

1 1/5

1 1/4

1 3/8

1 4/9

1 1/2

-

1 3/4

1 8/9

96

LD50-1B96T-BS

19.470

19.102

1 3/4

32.57

-

-

-

1

1 1/8

1 1/5

1 1/4

1 3/8

1 4/9

1 1/2

-

1 3/4

1 8/9

112

LD50-1B112T-BS

22.650

22.285

1 3/4

41.65

-

-

-

1

1 1/8

1 1/5

1 1/4

1 3/8

1 4/9

1 1/2

-

1 3/4

1 8/9


■齿尖硬化处理链轮尺寸表

齿数

链轮型号

外圆直径

节距圆直径

轮毂长度


参考
重量


成品孔尺寸（包含：键槽和2个固定螺栓）

PDF图纸

DXF图纸

De

Dp

A

inch

inch

inch

Lbs

inch

9

LD50-1B9TQ-BS

2.090

1.827

1

0.30

-

5/8

3/4

-

-

-

-

-

-

-

-

-

-

请咨询

请咨询

10

LD50-1B10TQ-BS

2.300

2.023

1

0.30

-

5/8

3/4

7/8

t1

-

-

-

-

-

-

-

-

11

LD50-1B11TQ-BS

2.500

2.218

1

0.60

-

5/8

3/4

7/8

1

-

-

-

-

-

-

-

-

12

LD50-1B12TQ-BS

2.710

2.415

1

0.70

-

5/8

3/4

7/8

1

1 1/8

1 1/5

1 1/4

-

-

-

-

-

13

LD50-1B13TQ-BS

2.910

2.612

1

0.80

-

5/8

3/4

7/8

1

1 1/8

1 1/5

1 1/4

-

-

-

-

-

14

LD50-1B14TQ-BS

3.110

2.809

1

1.00

-

5/8

3/4

7/8

1

1 1/8

1 1/5

1 1/4

-

-

-

-

-

15

LD50-1B15TQ-BS

3.320

3.006

1

1.20

-

5/8

3/4

7/8

1

1 1/8

1 1/5

1 1/4

1 3/8

1 4/9

1 1/2

-

-

16

LD50-1B16TQ-BS

3.520

3.204

1

1.50

-

5/8

3/4

7/8

1

1 1/8

1 1/5

1 1/4

1 3/8

1 4/9

1 1/2

1 5/8

-

17

LD50-1B17TQ-BS

3.720

3.401

1

1.70

-

5/8

3/4

7/8

1

1 1/8

1 1/5

1 1/4

1 3/8

1 4/9

1 1/2

1 5/8

-

18

LD50-1B18TQ-BS

3.920

3.599

1

2.00

-

-

3/4

7/8

1

1 1/8

1 1/5

1 1/4

1 3/8

1 4/9

1 1/2

1 5/8

-

19

LD50-1B19TQ-BS

4.120

3.797

1

2.20

-

-

3/4

7/8

1

1 1/8

1 1/5

1 1/4

1 3/8

1 4/9

1 1/2

1 5/8

-

20

LD50-1B20TQ-BS

4.320

3.995

1

2.50

-

-

3/4

7/8

1

1 1/8

1 1/5

1 1/4

1 3/8

1 4/9

1 1/2

1 5/8

-

21

LD50-1B21TQ-BS

4.520

4.193

1

2.60

-

-

3/4

-

1

1 1/8

1 1/5

1 1/4

1 3/8

1 4/9

1 1/2

-

-

22

LD50-1B22TQ-BS

4.720

4.392

1

2.80

-

-

3/4

-

1

1 1/8

1 1/5

1 1/4

1 3/8

1 4/9

1 1/2

-

-

23

LD50-1B23TQ-BS

4.920

4.590

1

3.20

-

-

3/4

-

1

1 1/8

1 1/5

1 1/4

1 3/8

1 4/9

1 1/2

-

-

24

LD50-1B24TQ-BS

5.120

4.788

1 1/4

4.00

-

-

3/4

-

1

1 1/8

1 1/5

1 1/4

1 3/8

1 4/9

1 1/2

-

-

注：1.*表示无键槽。

2.键槽对齿尖。

3.“t”表示键槽和螺孔呈90°和180°。

4.齿部硬化有助于增加链条和链轮的使用寿命，24齿以下较小的链轮，转速超过600R/min建议做齿部硬化处理。


型号表示例


LD50
 -
 1B 21T Q
 -
 BS
（1）
（2）
 （3）
 （4）
（5）


（1）链号

（2）链轮类型

（3）链轮齿数

（4）Q：齿端硬化规格

（5）BS：成品孔型


链轮的类型


类型

1A型

1B 型

1C 型

2A型

2B型

2C型

3A型

3B型

3C型

SD型

说明

单排
片式

单排
单侧轮毂

单排
双侧轮毂

双排
片式

双排
单侧轮毂

双排
双侧轮毂

三排
片式

三排
单侧轮毂

三排
双侧轮毂

双排
双向驱动

图示




×

立刻联系自动化专家

您在努力掌握如何开始自动化吗？

如果您正确实现以下目标，与我们的专家进行深入的对话可以让您少走很多弯路：

•提高生产力

•改进工艺和产品质量

•提高竞争力

•提高灵活性，满足客户多样化需求

与我们的专家进行一次一对一的交流，我们会帮助您利用协作机器人实现自动化。

产品手册随时可供下载

请在下方留下您的信息，获取更多产品信息




提交信息

联系隆德 免费获取报价

请在下方留下您的信息，获取更多产品信息



提交信息

隐私协议

本网站由广州隆德链条重机有限公司《以下简称“隆德链条”)创设。任何人士使用本网站前﹔清仔细阅读下列条款:
本网站的资料、信息及其他内容由隆德链条提供，任何人进入本网站√阅读任何内容、从本网站下载任何材料或使用本网站提供的资料，即表示同意遵守这些条款。这些条款构成隆德链条与您之间的协议。若不同意遒守这些条款，切勿使用本网站。隆德链条保留未经通知随时更新下列条款的权利,这些更新将同样也约束您。
权利声明
本网站的资料、信息、版面设计、图案、流程﹑声音、程序及其他内容的所有权﹑著作权及其他权利由隆德链条所享有并予以保留〉此种权利受到《中华人民共和国民法通则》、《中华人民共和国著作权法》、《中华人民共和国反不正当竞争法》及其他法律、法规﹑规范性法律文件及相关国际条约的保护，任何对上述权利的侵犯均有可能导致承担民事、行政或刑事责任。
本网站中所包含的内容，尤其是关于可能的或预测的未来表现、成本、股利、收入﹑生产水平或效率、价格、储里、中国石化的发展、工业增长或其它趋势，以及涉及合并的协同效益或公司任何期待获得的收入的内容都是前瞻性的，从而有一定的风险和不确定性。由于各种因素·实际的结果和发展可能和上述说明所表达或暗示的有很大差异。
免责条款
对本网觉站的内容，我们已尽最大努力的审核，但不提供任何形式的明示的或默示的关于内容的正确性、及时性、有效性、稳定性、可用性、不侵犯他人权利等方面的保证﹔不保证服务器的稳定性。不保证您任何时候均可浏览﹑阅读、复制、使用本网站﹔不保证网站内容所包含的文字﹑图形、材料、链接、说明、陈述或其它事项的准确性或完整性,也不保证本网站的内容不存在打印、复制及其他输入方面的错误。“网站经营者"可随时更改本网站内容，无须另作通知，但并不保证在内容变化时及时更新，也不保证在更新时通知您。
在任何情况下，对于因使用本网站内容或无法进入本网站而导致的任何直接的、间接的、附带的、给第三人造成的损失(包括但不限于利润损失、信息数据丢失﹑财产毁坏等损失)，本网站均无须承担法律责任，不论是采用合同之诉、侵权之诉或其他诉讼理由。
通过本站点的链接是为用户提供方便，但链接的网站不在本站点的控制范围内，任何用户通过本站点的链接浏览其他网站被认为没有洲览本站点，因而对从链接的网站收到的网络传送或任何其他形式的传输不承担任何责任。
保护用户隐私衩
我们尊重广大用户的隐私，未经用户的同意，我们不搜集用户的资料。对于因服务的需要而掌握的用户的电子邮件、信息和地址我们承诺非经用户允许,不向任何第三方提供。
终止条款
协议在有任意一方提出终止时即失效。无论是否在此协议所规定的条款下或其他情况下，只要你将所有的从本网站获得的软件、文件和一切相关材料销毁,即构成本协议的终止。
其他
由于本网站而引起的一切诉讼或争议均应适用中华人民共和国法律。如中华人民共和国法律的修改使上述任何条款成为非法，各方将同意由中国石化对上述条款做出修改


提交成功

信息提交成功，谢谢！

确认
