200-1 工艺孔链轮

工艺孔链轮分为主动轮和从动轮，与普通链轮相比，工艺孔链轮上设有特定的工艺孔，这些工艺孔可以用于多种目的，例如减轻链轮重量、便于安装和拆卸、方便加工制造等。200-1链轮，配用LD200-1单排滚子链条，可根据客户需求追加工轴孔部。

应用领域

汽车生产

机械工程

食品行业

包装行业

物流运输业

造纸行业

印刷行业

产品手册索取



产品特点

采用优质碳素结构钢进行冲压成型。

表面进行了喷吵、电镀处理。

采用先进的铣齿加工工艺，使齿形更精确。

链轮整体进行了调质热处理，极大地提高了其综合机械性能，使链轮的耐磨性显著提高。

工艺孔链轮上设有特定的工艺孔，这些工艺孔可以用于多种目的，例如减轻链轮重量、便于安装和拆卸、方便加工制造等。

进行了表面处理，耐磨性提高，不轻易磨损。

可以适应不同的转动速度和负载要求，提高工作效率和泛用性。

正确选用链轮型号。

检查安装传动链轮的位置状态是否良好，否则须检修或更换相关件。

按正确方法将主、从动链轮安装到位，且锁紧紧固件使其达到规定力矩要求。

装上链条并调整好松紧度后，检查链条与链轮配合是否顺畅、共面，且与链罩无干涉。

从动链轮应有张紧装置。

链轮和链条最好同时更换，若只更换其中之一，会加剧双方的磨损。

由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。

要定期地清洁及润滑传动链条、传动链轮，以提高其使用寿命。

镀锌：镀锌是以提高金属的防锈性能为目的的表面处理工艺。随着钴酸盐纯化处理的进步，外观性能也有了很大的提高。

化学镀镍：化学镀镍的耐腐蚀性能、耐磨损性能提高，镀镍过程中不通电、无电解。适合使用在形状复杂、尺寸精度要求高的产品上。

发黑处理（表面氧化）：即碱性发黑处理，将金属置于碱性处理液中加热，金属本身起化学作用，在其表面形成黑色皮膜，皮膜具有防锈效果。

磷化处理：即磷酸盐处理。将金属浸入加温后的磷酸盐溶液中进行化学处理，使金属表面形成磷酸盐保护膜。

技术参数

点击图片放大


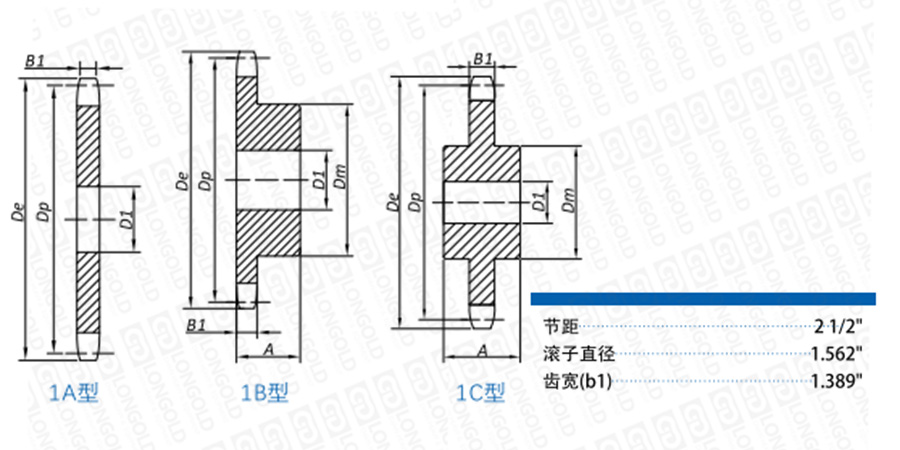

■链轮本体结构详见如上图

上图为200-1 工艺孔链轮主动轮以及被动轮的结构图。

可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。


■链轮尺寸表

齿数

外圆
直径
节距圆
直径
单排A型
链轮型号

轴孔径

参考
重量
单排B型/C型
链轮型号

轴孔径D1

轮毂
直径
轮毂
长度
参考
重量

PDF图纸

DXF图纸

De

Dp

D1

Min

Max

Dm

A

inch

inch

inch

lbs

inch

inch

inch

inch

lbs

10

9.200

8.090

LD200-1A10T

1 1/2

16.00

LD200-1B10T

1 1/2

3 3/4

5 1/2

3

26.00

请咨询

请咨询

11

10.020

8.874

LD200-1A11T

1 1/2

20.00

LD200-1B11T

1 1/2

4

6

3

33.00

12

10.830

9.659

LD200-1A12T

1 1/2

24.00

LD200-1B12T

1 1/2

4 1/2

6 1/2

3

37.00

13

11.640

10.446

LD200-1A13T

1 1/2

30.00

LD200-1B13T

1 1/2

5 1/4

7

3

46.00

14

12.460

11.235

LD200-1A14T

1 1/2

32.00

LD200-1B14T

1 1/2

5 3/8

7 1/2

3 1/2

59.00

15

13.260

12.024

LD200-1A15T

1 1/2

40.00

LD200-1B15T

1 1/2

5 3/8

7 1/2

3 1/2

64.00

16

14.070

12.815

LD200-1A16T

1 1/2

46.00

LD200-1B16T

1 1/2

5 3/8

7 1/2

3 1/2

72.00

17

14.870

13.605

LD200-1A17T

1 1/2

51.00

LD200-1B17T

1 1/2

5 3/8

7 1/2

3 1/2

76.00

18

15.680

14.397

LD200-1A18T

1 1/2

57.00

LD200-1B18T

1 1/2

5 3/8

7 1/2

3 1/2

84.00

19

16.480

15.189

LD200-1A19T

1 1/2

65.00

LD200-1B19T

1 1/2

5 3/8

7 1/2

3 1/2

91.00

20

17.290

15.981

LD200-1A20T

1 1/2

72.00

LD200-1B20T

1 1/2

5 3/8

7 1/2

3 1/2

98.00

21

18.090

16.774

LD200-1A21T

1 1/2

82.00

LD200-1B21T

1 1/2

5 3/8

7 1/2

3 1/2

106.00

22

18.890

17.567

LD200-1A22T

1 1/2

88.00

LD200-1B22T

1 1/2

5 3/4

8 1/2

4

131.00

23

19.690

18.360

LD200-1A23T

1 1/2

95.00

LD200-1B23T

1 1/2

5 3/4

8 1/2

4

136.00

24

20.490

19.153

LD200-1A24T

1 1/2

105.00

LD200-1B24T

1 1/2

5 3/4

8 1/2

4

142.00

25

21.290

19.947

LD200-1A25T

1 1/2

113.00

LD200-1B25T

1 1/2

5 3/4

8 1/2

4

153.00

26

22.090

20.741

LD200-1A26T

1 1/2

124.00

LD200-1C26T

1 1/2

5 3/4

8 1/2

4 1/2

178.00

28

23.690

22.329

LD200-1A28T

1 1/2

144.00

LD200-1C28T

1 1/2

5 3/4

8 1/2

4 1/2

195.00

30

25.290

23.917

LD200-1A30T

1 1/2

167.00

LD200-1C30T

1 1/2

5 3/4

8 1/2

4 1/2

212.00

32

26.880

25.506

LD200-1A32T

1 1/2

195.00

LD200-1C32T

1 1/2

5 3/4

8 1/2

4 1/2

220.00

35

29.280

27.890

LD200-1A35T

1 1/2

227.00

LD200-1C35T

1 1/2

5 3/4

8 1/2

4 1/2

254.00

40

33.270

31.864

LD200-1A40T

1 1/2

301.00

LD200-1C40T

1 1/2

6

9

5

320.00

45

37.250

35.839

LD200-1A45T

1 1/2

390.00

LD200-1C45T

1 1/2

6

9

5

364.00

54

44.420

42.996

LD200-1A54T

1 1/2

555.00

LD200-1C54T

1 1/2

6 1/2

9 1/2

5 1/2

512.00

60

49.200

47.768

LD200-1A60T

1 1/2

692.00

LD200-1C60T

1 1/2

6 1/2

9 1/2

5 1/2

654.00


型号表示例


LD200
 -
 1A 13T Q
（1）
（2）
 （3）
 （4）


（1）链号

（2）链轮类型

（3）链轮齿数

（4）Q：齿端硬化规格


链轮的类型


类型

1A型

1B 型

1C 型

2A型

2B型

2C型

3A型

3B型

3C型

SD型

说明

单排
片式

单排
单侧轮毂

单排
双侧轮毂

双排
片式

双排
单侧轮毂

双排
双侧轮毂

三排
片式

三排
单侧轮毂

三排
双侧轮毂

双排
双向驱动

图示




×
