50-1 工艺孔链轮

工艺孔链轮分为主动轮和从动轮，与普通链轮相比，工艺孔链轮上设有特定的工艺孔，这些工艺孔可以用于多种目的，例如减轻链轮重量、便于安装和拆卸、方便加工制造等。50-1链轮，配用LD50-1单排链条，可根据客户需求追加工轴孔部。

应用领域

汽车生产

机械工程

食品行业

包装行业

物流运输业

造纸行业

印刷行业

产品手册索取



产品特点

采用优质碳素结构钢进行冲压成型。

表面进行了喷吵、电镀处理。

采用先进的铣齿加工工艺，使齿形更精确。

链轮整体进行了调质热处理，极大地提高了其综合机械性能，使链轮的耐磨性显著提高。

工艺孔链轮上设有特定的工艺孔，这些工艺孔可以用于多种目的，例如减轻链轮重量、便于安装和拆卸、方便加工制造等。

进行了表面处理，耐磨性提高，不轻易磨损。

可以适应不同的转动速度和负载要求，提高工作效率和泛用性。

正确选用链轮型号。

检查安装传动链轮的位置状态是否良好，否则须检修或更换相关件。

按正确方法将主、从动链轮安装到位，且锁紧紧固件使其达到规定力矩要求。

装上链条并调整好松紧度后，检查链条与链轮配合是否顺畅、共面，且与链罩无干涉。

从动链轮应有张紧装置。

链轮和链条最好同时更换，若只更换其中之一，会加剧双方的磨损。

由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。

要定期地清洁及润滑传动链条、传动链轮，以提高其使用寿命。

镀锌：镀锌是以提高金属的防锈性能为目的的表面处理工艺。随着钴酸盐纯化处理的进步，外观性能也有了很大的提高。

化学镀镍：化学镀镍的耐腐蚀性能、耐磨损性能提高，镀镍过程中不通电、无电解。适合使用在形状复杂、尺寸精度要求高的产品上。

发黑处理（表面氧化）：即碱性发黑处理，将金属置于碱性处理液中加热，金属本身起化学作用，在其表面形成黑色皮膜，皮膜具有防锈效果。

磷化处理：即磷酸盐处理。将金属浸入加温后的磷酸盐溶液中进行化学处理，使金属表面形成磷酸盐保护膜。

技术参数

点击图片放大

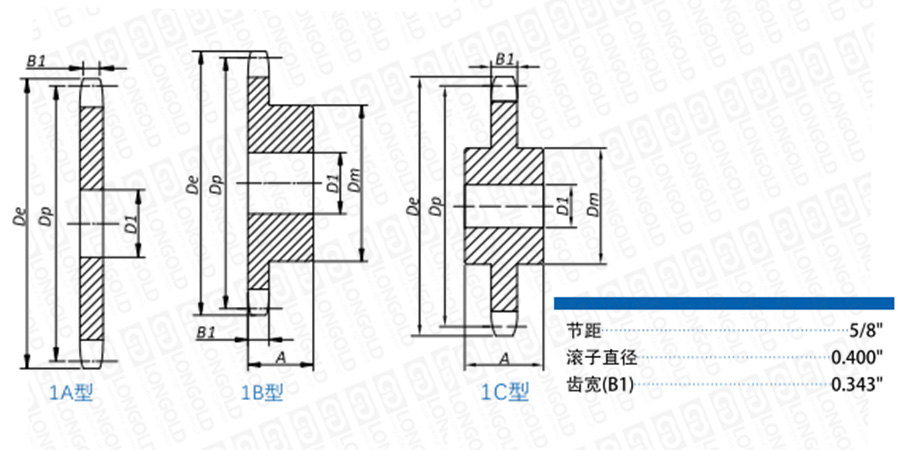

■链轮本体结构详见如上图

上图为50-1 工艺孔链轮主动轮以及被动轮的结构图。

可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。


■1A和1B型链轮尺寸表

齿数

外圆

直径

节距圆

直径

单排A型

链轮型号

轴孔径

参考

重量

单排B型

链轮型号

轴孔径D1

轮毂

直径

轮毂

长度

参考

重量

PDF图纸

DXF图纸

De

Dp

D1

Min

Max

Dm

A

inch

inch

inch

lbs

inch

inch

inch

inch

lbs

8

1.880

1.633

-

-

-

LD50-1B8T

5/8

5/8

*1 1/8

1

0.25

请咨询

请咨询

9

2.090

1.827

-

-

-

LD50-1B9T

5/8

3/4

*1 3/8

1

0.36

10

2.300

2.023

-

-

-

LD50-1B10T

5/8

7/8

*1 9/16

1

0.48

11

2.500

2.218

-

-

-

LD50-1B11T

5/8

1

*1 3/4

1

0.64

12

2.710

2.415

LD50-1A12T

5/8

0.34

LD50-1B12T

5/8

1 1/4

*1 63/64

1

0.83

13

2.910

2.612

LD50-1A13T

5/8

0.42

LD50-1B13T

5/8

1 1/3

1 7/8

1

0.88

14

3.110

2.809

LD50-1A14T

5/8

0.50

LD50-1B14T

5/8

1 4/9

2 1/8

1

1.13

15

3.320

3.006

LD50-1A15T

5/8

0.54

LD50-1B15T

5/8

1 1/2

2 3/8

1

1.34

16

3.520

3.204

LD50-1A16T

5/8

0.68

LD50-1B16T

5/8

1 3/4

2 1/2

1

1.51

17

3.720

3.401

LD50-1A17T

5/8

0.76

LD50-1B17T

5/8

1 7/8

2 2/3

1

1.74

18

3.920

3.599

LD50-1A18T

5/8

0.86

LD50-1B18T

5/8

1 7/8

2 7/8

1

2.00

19

4.120

3.797

LD50-1A19T

5/8

0.94

LD50-1B19T

5/8

2

3

1

2.22

20

4.320

3.995

LD50-1A20T

3/4

1.06

LD50-1B20T

3/4

2

3

1

2.28

21

4.520

4.193

LD50-1A21T

3/4

1.12

LD50-1B21T

3/4

2

3

1

2.40

22

4.720

4.392

LD50-1A22T

3/4

1.30

LD50-1B22T

3/4

2

3

1

2.56

23

4.920

4.590

LD50-1A23T

3/4

1.44

LD50-1B23T

3/4

2

3

1

2.66

24

5.120

4.788

LD50-1A24T

5/7

1.50

LD50-1B24T

3/4

2

3

1 1/4

3.30

25

5.320

4.987

LD50-1A25T

5/7

1.62

LD50-1B25T

3/4

2

3

1 1/4

3.40

26

5.520

5.185

LD50-1A26T

5/7

1.72

LD50-1B26T

3/4

2

3

1 1/4

3.44

27

5.720

5.384

LD50-1A27T

5/7

1.96

LD50-1B27T

3/4

2

3

1 1/4

3.74

28

5.920

5.582

LD50-1A28T

5/7

2.04

LD50-1B28T

3/4

2

3

1 1/4

3.80

29

6.120

5.781

LD50-1A29T

5/7

2.36

LD50-1B29T

3/4

2

3

1 1/4

4.06

30

6.320

5.979

LD50-1A30T

5/7

2.54

LD50-1B30T

3/4

2 1/4

3 1/4

1 1/4

4.56

31

6.520

6.178

LD50-1A31T

5/7

2.80

LD50-1B31T

3/4

2 1/4

3 1/4

1 1/4

4.74

32

6.720

6.376

LD50-1A32T

5/7

2.92

LD50-1B32T

3/4

2 1/4

3 1/4

1 1/4

4.96

33

6.920

6.575

LD50-1A33T

5/7

3.14

LD50-1B33T

3/4

2 1/4

3 1/4

1 1/4

5.20

34

7.120

6.774

LD50-1A34T

5/7

3.20

LD50-1B34T

3/4

2 1/4

3 1/4

1 1/4

5.32

35

7.320

6.972

LD50-1A35T

5/7

3.34

LD50-1B35T

3/4

2 1/4

3 1/4

1 1/4

5.44

36

7.520

7.171

LD50-1A36T

5/7

3.82

LD50-1B36T

3/4

2 1/4

3 1/4

1 1/4

5.64

37

7.720

7.370

LD50-1A37T

5/7

3.98

LD50-1B37T

3/4

2 1/4

3 1/4

1 1/4

5.90

38

7.920

7.568

LD50-1A38T

5/7

4.14

LD50-1B38T

3/4

2 1/4

3 1/4

1 1/4

6.08

39

8.120

7.767

LD50-1A39T

5/7

4.42

LD50-1B39T

3/4

2 1/4

3 1/4

1 1/4

6.30

40

8.320

7.966

LD50-1A40T

5/7

4.46

LD50-1B40T

3/4

2 1/4

3 1/4

1 1/4

6.50

41

8.520

8.165

LD50-1A41T

5/7

4.86

LD50-1B41T

3/4

2 1/4

3 1/4

1 1/4

6.64

42

8.720

8.363

LD50-1A42T

5/7

4.96

LD50-1B42T

3/4

2 1/4

3 1/4

1 1/4

6.96

44

9.110

8.761

LD50-1A44T

5/7

5.42

LD50-1B44T

3/4

2 1/4

3 1/4

1 1/4

7.58

45

9.310

8.960

LD50-1A45T

5/7

5.92

LD50-1B45T

3/4

2 1/2

3 3/4

1 1/4

8.58

46

9.510

9.159

LD50-1A46T

8/9

6.42

LD50-1B46T

3/4

2 1/2

3 3/4

1 1/4

8.22

47

9.710

9.357

LD50-1A47T

8/9

6.50

LD50-1B47T

3/4

2 1/2

3 3/4

1 1/4

8.48

48

9.910

9.556

LD50-1A48T

8/9

6.58

LD50-1B48T

1

2 1/2

3 3/4

1 1/4

9.28

49

10.110

9.755

LD50-1A49T

8/9

7.06

LD50-1B49T

1

2 1/2

3 3/4

1 1/4

9.22

50

10.310

9.954

LD50-1A50T

8/9

7.10

LD50-1B50T

1

2 1/2

3 3/4

1 1/4

9.88

51

10.510

10.153

LD50-1A51T

8/9

7.32

LD50-1B51T

1

2 1/2

3 3/4

1 1/4

9.70

52

10.710

10.351

LD50-1A52T

8/9

7.98

LD50-1B52T

1

2 1/2

3 3/4

1 1/4

10.24

53

10.910

10.550

LD50-1A53T

8/9

8.08

LD50-1B53T

1

2 1/2

3 3/4

1 1/4

10.48

54

11.110

10.749

LD50-1A54T

8/9

8.30

LD50-1B54T

1

2 1/2

3 3/4

1 1/4

11.00

55

11.310

10.948

LD50-1A55T

8/9

8.56

LD50-1B55T

1

2 1/2

3 3/4

1 1/4

10.93

56

11.500

11.147

LD50-1A56T

8/9

8.90

LD50-1B56T

1

2 1/2

3 3/4

1 1/4

11.50

57

11.700

11.346

LD50-1A57T

8/9

9.38

LD50-1B57T

1

2 1/2

3 3/4

1 1/4

12.00

58

11.900

11.544

LD50-1A58T

8/9

10.30

LD50-1B58T

1

2 1/2

3 3/4

1 1/4

11.82

59

12.100

11.743

LD50-1A59T

8/9

10.50

LD50-1B59T

1

2 1/2

3 3/4

1 1/4

12.32

60

12.300

11.942

LD50-1A60T

8/9

10.80

LD50-1B60T

1

2 1/2

3 3/4

1 1/4

13.00

70

14.290

13.931

LD50-1A70T

8/9

14.00

LD50-1B70T

1

2 1/2

3 3/4

1 3/4

18.16

72

14.690

14.328

LD50-1A72T

8/9

15.24

LD50-1B72T

1

2 1/2

3 3/4

1 3/4

19.48

76

15.480

15.124

LD50-1A76T

8/9

20.28

LD50-1B76T

1

2 1/2

3 3/4

1 3/4

21.00

80

16.280

15.920

LD50-1A80T

8/9

21.00

LD50-1B80T

1

2 3/4

4 1/4

1 3/4

24.74

84

17.080

16.715

LD50-1A84T

8/9

22.08

LD50-1B84T

1

2 3/4

4 1/4

1 3/4

25.50

95

19.270

18.903

LD50-1A95T

8/9

27.00

LD50-1B95T

1

2 3/4

4 1/4

1 3/4

32.00

96

19.470

19.102

LD50-1A96T

8/9

27.40

LD50-1B96T

1

2 3/4

4 1/4

1 3/4

32.92

112

22.650

22.285

LD501-1A112T

8/9

37.70

LD50-1B112T

1

2 3/4

4 1/4

1 3/4

42.00

注：*表示轮毂上有浅键槽。


■1C型链轮尺寸表

齿数


单排C型
链轮型号


外圆直径

节距圆直径

轴孔径D1

轮毂

参考重量

PDF图纸

DXF图纸

De

Dp

Min

Max

直径Dm

长度A

inch

inch

inch

inch

inch

inch

Lbs

12

LD50-1C12T

2.710

2.41

5/8

1 1/4

*2

1 5/8

1.25

请咨询

请咨询

13

LD50-1C13T

2.910

2.61

5/8

1 5/16

1 7/8

1 5/8

1.47

14

LD50-1C14T

3.110

2.81

5/8

1  7/16

2 1/8

1 5/8

1.69

15

LD50-1C15T

3.320

3.01

5/8

1 1/2

2 3/8

1 5/8

1.94

16

LD50-1C16T

3.520

3.20

5/8

1 3/4

2 1/2

1 5/8

2.42

17

LD50-1C17T

3.720

3.40

5/8

1 7/8

2 3/4

1 5/8

2.75

18

LD50-1C18T

3.920

3.60

5/8

1 7/8

2 8/9

1 5/8

3.25

19

LD50-1C19T

4.120

3.80

3/4

2

3  5/64

1 5/8

3.87

20

LD50-1C20T

4.320

4.00

3/4

2

3

1 5/8

4.400

注：*表示轮毂上有浅键槽。


型号表示例


LD50
 -
 1A 44T Q
（1）
（2）
 （3）
 （4）


（1）链号

（2）链轮类型

（3）链轮齿数

（4）Q：齿端硬化规格


链轮的类型


类型

1A型

1B 型

1C 型

2A型

2B型

2C型

3A型

3B型

3C型

SD型

说明

单排
片式

单排
单侧轮毂

单排
双侧轮毂

双排
片式

双排
单侧轮毂

双排
双侧轮毂

三排
片式

三排
单侧轮毂

三排
双侧轮毂

双排
双向驱动

图示




×
