60-1 工艺孔链轮

工艺孔链轮分为主动轮和从动轮，与普通链轮相比，工艺孔链轮上设有特定的工艺孔，这些工艺孔可以用于多种目的，例如减轻链轮重量、便于安装和拆卸、方便加工制造等。60-1链轮，配用LD60-1单排链条，可根据客户需求追加工轴孔部。

应用领域

汽车生产

机械工程

食品行业

包装行业

物流运输业

造纸行业

印刷行业

产品手册索取



产品特点

采用优质碳素结构钢进行冲压成型。

表面进行了喷吵、电镀处理。

采用先进的铣齿加工工艺，使齿形更精确。

链轮整体进行了调质热处理，极大地提高了其综合机械性能，使链轮的耐磨性显著提高。

工艺孔链轮上设有特定的工艺孔，这些工艺孔可以用于多种目的，例如减轻链轮重量、便于安装和拆卸、方便加工制造等。

进行了表面处理，耐磨性提高，不轻易磨损。

可以适应不同的转动速度和负载要求，提高工作效率和泛用性。

正确选用链轮型号。

检查安装传动链轮的位置状态是否良好，否则须检修或更换相关件。

按正确方法将主、从动链轮安装到位，且锁紧紧固件使其达到规定力矩要求。

装上链条并调整好松紧度后，检查链条与链轮配合是否顺畅、共面，且与链罩无干涉。

从动链轮应有张紧装置。

链轮和链条最好同时更换，若只更换其中之一，会加剧双方的磨损。

由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。

要定期地清洁及润滑传动链条、传动链轮，以提高其使用寿命。

镀锌：镀锌是以提高金属的防锈性能为目的的表面处理工艺。随着钴酸盐纯化处理的进步，外观性能也有了很大的提高。

化学镀镍：化学镀镍的耐腐蚀性能、耐磨损性能提高，镀镍过程中不通电、无电解。适合使用在形状复杂、尺寸精度要求高的产品上。

发黑处理（表面氧化）：即碱性发黑处理，将金属置于碱性处理液中加热，金属本身起化学作用，在其表面形成黑色皮膜，皮膜具有防锈效果。

磷化处理：即磷酸盐处理。将金属浸入加温后的磷酸盐溶液中进行化学处理，使金属表面形成磷酸盐保护膜。

技术参数

点击图片放大

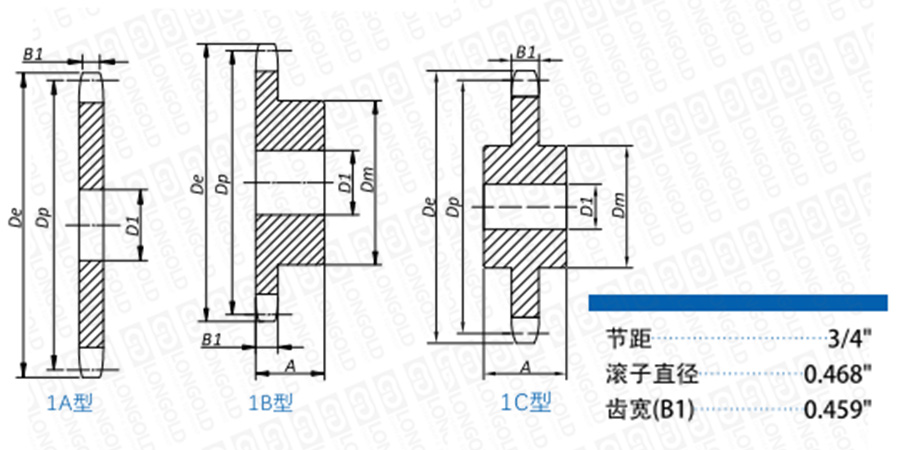

■链轮本体结构详见如上图

上图为60-1 工艺孔链轮主动轮以及被动轮的结构图。

可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。


■1A型和1B型链轮尺寸表

齿数

外圆
直径
节距圆
直径
单排A型
链轮型号

轴孔径

参考
重量
单排B型
链轮型号

轴孔径D1

轮毂
直径
轮毂
长度
参考
重量

PDF图纸

DXF图纸

De

Dp

D1

Min

Max

Dm

A

inch

inch

inch

lbs

inch

inch

inch

inch

lbs

8

2.260

1.960

-

-

-

LD60-1B8T

5/8

5/8

*1 15/32

1 1/4

0.54

请咨询

请咨询

9

2.510

2.193

-

-

-

LD60-1B9T

3/4

7/8

*1 9/16

1 1/4

0.64

10

2.760

2.427

LD60-1A10T

3/4

0.44

LD60-1B10T

3/4

1 1/8

*1 15/16

1 1/4

0.99

11

3.000

2.662

LD60-1A11T

3/4

0.54

LD60-1B11T

3/4

1 1/3

*2 1/16

1 1/4

1.16

12

3.250

2.898

LD60-1A12T

3/4

0.68

LD60-1B12T

3/4

1 3/8

*2 3/8

1 1/4

1.47

13

3.490

3.134

LD60-1A13T

3/4

0.80

LD60-1B13T

3/4

1 1/2

2 1/3

1 1/4

1.66

14

3.740

3.370

LD60-1A14T

3/4

0.94

LD60-1B14T

3/4

1 3/4

2 5/9

1 1/4

2.00

15

3.980

3.607

LD60-1A15T

3/4

1.08

LD60-1B15T

3/4

1 7/8

2 7/8

1 1/4

2.51

16

4.220

3.844

LD60-1A16T

3/4

1.24

LD60-1B16T

3/4

2

3 1/9

1 1/4

2.81

17

4.460

4.082

LD60-1A17T

3/4

1.44

LD60-1B17T

3/4

2 1/4

3 1/4

1 1/4

3.22

18

4.700

4.319

LD60-1A18T

3/4

1.62

LD60-1B18T

3/4

2 3/8

3 1/2

1 1/4

3.72

19

4.950

4.557

LD60-1A19T

3/4

1.84

LD60-1B19T

3/4

2 3/8

3 1/2

1 1/4

3.92

20

5.190

4.794

LD60-1A20T

3/4

2.12

LD60-1B20T

3/4

2 5/8

3 7/8

1 1/4

4.63

21

5.430

5.032

LD60-1A21T

3/4

2.28

LD60-1B21T

3/4

2 3/4

4

1 1/4

5.00

22

5.670

5.270

LD60-1A22T

3/4

2.48

LD60-1B22T

3/4

2 3/4

4

1 1/4

5.25

23

5.910

5.508

LD60-1A23T

3/4

2.68

LD60-1B23T

3/4

2 3/4

4

1 1/4

5.48

24

6.150

5.746

LD60-1A24T

5/7

3.00

LD60-1B24T

3/4

2 3/4

4

1 1/4

5.78

25

6.390

5.984

LD60-1A25T

5/7

3.34

LD60-1B25T

3/4

2 3/4

4

1 1/4

6.13

26

6.630

6.222

LD60-1A26T

5/7

3.54

LD60-1B26T

3/4

2 3/4

4

1 1/4

6.38

27

6.870

6.460

LD60-1A27T

5/7

3.96

LD60-1B27T

3/4

2 3/4

4

1 1/4

6.72

28

7.110

6.699

LD60-1A28T

5/7

4.14

LD60-1B28T

3/4

2 3/4

4

1 1/4

6.88

29

7.350

6.937

LD60-1A29T

5/7

4.40

LD60-1B29T

3/4

2 3/4

4

1 1/4

7.28

30

7.590

7.175

LD60-1A30T

5/7

4.78

LD60-1B30T

3/4

2 3/4

4

1 1/4

7.58

31

7.830

7.413

LD60-1A31T

5/7

5.24

LD60-1B31T

3/4

2 3/4

4

1 1/4

7.72

32

8.070

7.652

LD60-1A32T

5/7

5.52

LD60-1B32T

3/4

2 3/4

4

1 1/4

8.26

33

8.300

7.890

LD60-1A33T

8/9

5.86

LD60-1B33T

1

2 3/4

4

1 1/4

8.42

34

8.540

8.128

LD60-1A34T

8/9

6.16

LD60-1B34T

1

2 3/4

4

1 1/4

8.80

35

8.780

8.367

LD60-1A35T

8/9

6.78

LD60-1B35T

1

2 3/4

4

1 1/4

9.04

36

9.020

8.605

LD60-1A36T

8/9

6.82

LD60-1B36T

1

2 3/4

4

1 1/4

9.60

37

9.260

8.844

LD60-1A37T

8/9

7.52

LD60-1B37T

1

2 3/4

4

1 1/4

10.24

38

9.500

9.082

LD60-1A38T

8/9

7.84

LD60-1B38T

1

2 3/4

4 1/4

1 1/4

10.84

39

9.470

9.321

LD60-1A39T

8/9

8.28

LD60-1B39T

1

2 3/4

4 1/4

1 1/4

11.36

40

9.980

9.559

LD60-1A40T

8/9

8.56

LD60-1B40T

1

2 3/4

4 1/4

1 1/4

11.50

41

10.220

9.798

LD60-1A41T

8/9

9.10

LD60-1B41T

1

2 3/4

4 1/4

1 1/4

12.14

42

10.460

10.036

LD60-1A42T

8/9

9.84

LD60-1B42T

1

2 3/4

4 1/4

1 1/4

12.74

43

10.700

10.275

LD60-1A 43T

8/9

9.74

LD60-1B 43T

1

2 3/4

4 1/4

1 1/4

13.00

44

10.940

10.513

LD60-1A 44T

8/9

10.76

LD60-1B 44T

8/9

2 3/4

4 1/4

1 1/4

13.88

45

11.180

10.752

LD60-1A 45T

8/9

11.08

LD60-1B 45T

8/9

2 3/4

4 1/4

1 1/4

13.98

46

11.420

10.990

LD60-1A 46T

8/9

11.50

LD60-1B 46T

8/9

2 3/4

4 1/4

1 1/4

14.60

47

11.650

11.229

LD60-1A 47T

8/9

12.32

LD60-1B 47T

8/9

2 3/4

4 1/4

1 1/4

15.00

48

11.890

11.467

LD60-1A 48T

8/9

12.42

LD60-1B 48T

8/9

2 3/4

4 1/4

1 1/4

15.82

49

12.130

11.706

LD60-1A 49T

8/9

12.92

LD60-1B 49T

8/9

2 3/4

4 1/4

1 1/4

15.90

50

12.370

11.944

LD60-1A 50T

8/9

13.98

LD60-1B 50T

8/9

2 3/4

4 1/4

1 1/4

17.66

51

12.610

12.183

LD60-1A 51T

8/9

14.58

LD60-1B 51T

8/9

2 3/4

4 1/4

1 1/4

16.98

52

12.850

12.422

LD60-1A 52T

8/9

14.60

LD60-1B 52T

8/9

2 3/4

4 1/4

1 1/4

17.93

53

13.090

12.660

LD60-1A 53T

8/9

15.84

LD60-1B 53T

8/9

2 3/4

4 1/4

1 1/4

17.99

54

13.330

12.899

LD60-1A 54T

8/9

15.92

LD60-1B 54T

8/9

2 3/4

4 1/4

1 3/4

21.60

55

13.570

13.137

LD60-1A 55T

1 1/4

16.96

LD60-1B 55T

1 1/4

2 3/4

4 1/4

1 3/4

21.14

56

13.810

13.376

LD60-1A 56T

1 1/4

17.60

LD60-1B 56T

1 1/4

2 3/4

4 1/4

1 3/4

21.88

57

14.040

13.615

LD60-1A 57T

1 1/4

17.62

LD60-1B 57T

1 1/4

2 3/4

4 1/4

1 3/4

22.26

58

14.280

13.853

LD60-1A 58T

1 1/4

19.00

LD60-1B 58T

1 1/4

2 3/4

4 1/4

1 3/4

22.80

59

14.520

14.092

LD60-1A 59T

1 1/4

19.20

LD60-1B 59T

1 1/4

2 3/4

4 1/4

1 3/4

23.86

60

14.760

14.330

LD60-1A 60T

1 1/4

20.02

LD60-1B 60T

1 1/4

2 3/4

4 1/4

1 3/4

25.22

64

15.720

15.285

LD60-1A 64T

1 1/4

23.00

LD60-1B 64T

1 1/4

2 3/4

4 1/4

1 3/4

27.40

65

15.960

15.524

LD60-1A 65T

1 1/4

23.24

LD60-1B 65T

1 1/4

2 3/4

4 1/4

1 3/4

28.92

66

16.190

15.762

LD60-1A 66T

1 1/4

24.42

-

-

-

-

-

-

68

16.670

16.240

LD60-1A 68T

1 1/4

25.54

LD60-1B 68T

1 1/4

2 3/4

4 1/4

1 3/4

30.38

70

17.150

16.717

LD60-1A 70T

1 1/4

27.20

LD60-1B 70T

1 1/4

2 3/4

4 1/4

1 3/4

31.98

72

17.630

17.194

LD60-1A 72T

1 1/4

28.90

LD60-1B 72T

1 1/4

2 3/4

4 1/4

2

34.18

76

18.580

18.149

LD60-1A 76T

1 1/4

32.34

LD60-1B 76T

1 1/4

2 3/4

4 1/4

2

38.06

80

19.540

19.104

LD60-1A 80T

1 1/4

45.50

LD60-1B 80T

1 1/4

2 3/4

4 1/4

2

41.88

84

20.490

20.058

LD60-1A 84T

1 1/4

40.18

LD60-1B 84T

1 1/4

3 1/4

4 3/4

2

46.46

90

21.930

21.490

LD60-1A 90T

1 1/4

43.44

LD60-1B 90T

1 1/4

3 1/3

5

2 1/4

63.20

96

23.360

22.922

LD60-1A 96T

1 1/4

52.02

LD60-1B 96T

1 1/4

3 3/4

5 1/2

2 1/4

63.08

112

27.180

26.742

LD60-1A 112T

1 1/4

70.80

LD60-1B 112T

1 1/4

3 3/4

5 1/2

2 1/4

81.78

注：*表示轮毂上有浅键槽


■1C型链轮尺寸表

齿数

单排C型
链轮型号

外圆直径

节距圆直径

轴孔径D1

轮毂

参考重量

PDF图纸

DXF图纸

De

Dp

Min

Max

直径Dm

长度A

inch

inch

inch

inch

inch

inch

Lbs

12

LD60-1C12T

3.250

2.90

3/4

1 3/8

*2 3/8

2

2.250

请咨询

请咨询

13

LD60-1C13T

3.490

3.13

3/4

1 1/2

2 1/3

2

2.750

14

LD60-1C14T

3.740

3.37

3/4

1 3/4

2  9/16

2

3.190

15

LD60-1C15T

3.980

3.61

3/4

1 7/8

2 7/8

2

3.100

16

LD60-1C16T

4.220

3.84

3/4

2

3  1/16

2

4.190

17

LD60-1C17T

4.460

4.08

3/4

2 1/4

3 1/4

2

4.810

18

LD60-1C18T

4.700

4.32

3/4

2 3/8

3 1/2

2

5.620

注：*表示轮毂上有浅键槽


型号表示例


LD60
 -
 1A 66T Q
（1）
（2）
 （3）
 （4）


（1）链号

（2）链轮类型

（3）链轮齿数

（4）Q：齿端硬化规格


链轮的类型


类型

1A型

1B 型

1C 型

2A型

2B型

2C型

3A型

3B型

3C型

SD型

说明

单排
片式

单排
单侧轮毂

单排
双侧轮毂

双排
片式

双排
单侧轮毂

双排
双侧轮毂

三排
片式

三排
单侧轮毂

三排
双侧轮毂

双排
双向驱动

图示




×
