120-1 工艺孔链轮

工艺孔链轮分为主动轮和从动轮，与普通链轮相比，工艺孔链轮上设有特定的工艺孔，这些工艺孔可以用于多种目的，例如减轻链轮重量、便于安装和拆卸、方便加工制造等。120-1链轮，配用LD120-1单排链条，可根据客户需求追加工轴孔部。

应用领域

汽车生产

机械工程

食品行业

包装行业

物流运输业

造纸行业

印刷行业

产品手册索取



产品特点

采用优质碳素结构钢进行冲压成型。

表面进行了喷吵、电镀处理。

采用先进的铣齿加工工艺，使齿形更精确。

链轮整体进行了调质热处理，极大地提高了其综合机械性能，使链轮的耐磨性显著提高。

工艺孔链轮上设有特定的工艺孔，这些工艺孔可以用于多种目的，例如减轻链轮重量、便于安装和拆卸、方便加工制造等。

进行了表面处理，耐磨性提高，不轻易磨损。

可以适应不同的转动速度和负载要求，提高工作效率和泛用性。

正确选用链轮型号。

检查安装传动链轮的位置状态是否良好，否则须检修或更换相关件。

按正确方法将主、从动链轮安装到位，且锁紧紧固件使其达到规定力矩要求。

装上链条并调整好松紧度后，检查链条与链轮配合是否顺畅、共面，且与链罩无干涉。

从动链轮应有张紧装置。

链轮和链条最好同时更换，若只更换其中之一，会加剧双方的磨损。

由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。

要定期地清洁及润滑传动链条、传动链轮，以提高其使用寿命。

镀锌：镀锌是以提高金属的防锈性能为目的的表面处理工艺。随着钴酸盐纯化处理的进步，外观性能也有了很大的提高。

化学镀镍：化学镀镍的耐腐蚀性能、耐磨损性能提高，镀镍过程中不通电、无电解。适合使用在形状复杂、尺寸精度要求高的产品上。

发黑处理（表面氧化）：即碱性发黑处理，将金属置于碱性处理液中加热，金属本身起化学作用，在其表面形成黑色皮膜，皮膜具有防锈效果。

磷化处理：即磷酸盐处理。将金属浸入加温后的磷酸盐溶液中进行化学处理，使金属表面形成磷酸盐保护膜。

技术参数

点击图片放大


■链轮本体结构详见如上图

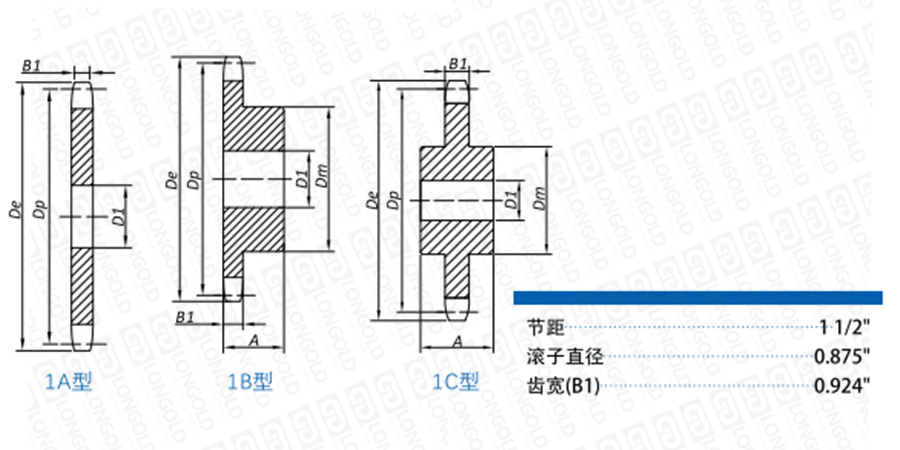

上图为120-1 工艺孔链轮主动轮以及被动轮的结构图。

可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。


■链轮尺寸表

齿数

外圆
直径
节距圆
直径
单排A型
链轮型号

轴孔径

参考
重量
单排B型/C型
链轮型号

轴孔径D1

轮毂
直径
轮毂
长度
参考
重量

PDF图纸

DXF图纸

De

Dp

D1

Min

Max

Dm

A

inch

inch

inch

lbs

inch

inch

inch

inch

lbs

8

4.520

3.920

LD120-1A8T

1 1/4

2.40

-

-

-

-

-

-

请咨询

请咨询

9

5.020

4.386

LD120-1A9T

1 1/4

3.00

LD120-1B9T

1 3/8

1 4/5

*3 3/8

2 1/4

5.30

10

5.520

4.854

LD120-1A10T

1 1/4

3.80

LD120-1B10T

1 3/8

2 1/4

*3 3/4

2 1/4

7.10

11

6.010

5.324

LD120-1A11T

1 1/4

4.80

LD120-1B11T

1 3/8

2 3/8

3 5/9

2 1/8

7.60

12

6.500

5.796

LD120-1A12T

1 1/4

5.80

LD120-1B12T

1 3/8

2 3/4

4 1/8

2 1/8

9.90

13

6.990

6.268

LD120-1A13T

1 1/4

6.70

LD120-1B13T

1 3/8

3

4 5/9

2 1/4

12.40

14

7.470

6.741

LD120-1A14T

1 1/4

8.00

LD120-1B14T

1 3/8

3 1/4

4 3/4

2 1/4

14.40

15

7.960

7.215

LD120-1A15T

1 1/4

9.10

LD120-1B15T

1 1/4

3 1/4

4 3/4

2 3/8

16.70

16

8.440

7.689

LD120-1A16T

1 1/4

10.60

LD120-1B16T

1 1/4

3 1/2

5 1/4

2 3/8

19.90

17

8.920

8.163

LD120-1A17T

1 1/4

12.60

LD120-1B17T

1 1/4

3 1/2

5 1/4

2 3/8

20.80

18

9.410

8.638

LD120-1A18T

1 1/4

13.60

LD120-1B18T

1 1/4

3 1/2

5 1/4

2 3/8

22.20

19

9.890

9.113

LD120-1A19T

1 1/4

15.10

LD120-1B19T

1 1/4

3 1/2

5 1/4

2 3/8

24.80

20

10.370

9.589

LD120-1A20T

1 1/4

16.90

LD120-1B20T

1 1/4

3 1/2

5 1/4

2 3/8

25.80

21

10.850

10.064

LD120-1A21T

1 1/4

18.70

LD120-1B21T

1 1/4

3 1/2

5 1/4

2 3/8

26.70

22

11.330

10.540

LD120-1A22T

1 1/4

20.00

LD120-1B22T

1 1/4

3 1/2

5 1/4

2 3/8

28.20

23

11.810

11.016

LD120-1A23T

1 1/4

22.10

LD120-1B23T

1 1/4

3 1/2

5 1/4

2 3/8

30.30

24

12.290

11.492

LD120-1A24T

1 1/4

24.80

LD120-1B24T

1 1/4

3 1/2

5 1/4

2 3/8

32.10

25

12.770

11.968

LD120-1A25T

1 1/4

26.80

LD120-1B25T

1 1/4

3 1/2

5 1/4

2 3/8

34.60

26

13.250

12.444

LD120-1A26T

1 1/2

28.30

LD120-1B26T

1 1/2

4

6

2 1/2

40.00

27

13.730

12.921

LD120-1A27T

1 1/2

30.90

-

-

-

-

-

-

28

14.210

13.397

LD120-1A28T

1 1/2

33.60

LD120-1B28T

1 1/2

4

6

2 1/2

44.90

30

15.170

14.350

LD120-1A30T

1 1/2

39.00

LD120-1B30T

1 1/2

4

6

2 1/2

50.20

32

16.130

15.303

LD120-1A32T

1 1/2

43.90

LD120-1B32T

1 1/2

4

6

2 1/2

56.00

33

16.610

15.780

LD120-1A33T

1 1/2

48.20

-

-

-

-

-

-

34

17.090

16.257

LD120-1A34T

1 1/2

50.00

-

-

-

-

-

-

35

17.570

16.734

LD120-1A35T

1 1/2

52.00

LD120-1B35T

1 1/2

4

6

2 1/2

62.40

36

18.050

17.211

LD120-1A36T

1 1/2

56.00

LD120-1B36T

1 1/2

4

6

2 1/2

66.40

40

19.960

19.118

LD120-1A40T

1 1/2

71.00

LD120-1C40T

1 1/2

4

6

3 3/4

92.00

42

20.920

20.072

LD120-1A42T

1 1/2

75.00

LD120-1C42T

1 1/2

4

6

3 3/4

98.00

45

22.350

21.503

LD120-1A45T

1 1/2

88.00

LD120-1C45T

1 1/2

4

6

3 3/4

99.20

48

23.790

22.935

LD120-1A48T

1 1/2

103.00

LD120-1C48T

1 1/2

4

6

4

113.00

54

26.650

25.798

LD120-1A54T

1 1/2

140.00

LD120-1C54T

1 1/2

4

6

4

133.00

60

29.520

28.661

LD120-1A60T

1 1/2

160.00

LD120-1C60T

1 1/2

5 1/4

7

4

160.00

70

34.300

33.434

LD120-1A70T

1 1/2

216.00

LD120-1C70T

1 1/2

5 3/8

7 1/2

4 1/2

206.00

80

39.080

38.207

LD120-1A80T

1 1/2

284.00

LD120-1C80T

1 1/2

5 3/8

7 1/2

4 1/2

254.00

90

43.850

42.981

LD120-1A90T

1 1/2

358.00

-

-

-

-

-

-

注：*表示轮毂上有浅键槽


型号表示例


LD120
 -
 1A 14T Q
（1）
（2）
 （3）
 （4）


（1）链号

（2）链轮类型

（3）链轮齿数

（4）Q：齿端硬化规格


链轮的类型


类型

1A型

1B 型

1C 型

2A型

2B型

2C型

3A型

3B型

3C型

SD型

说明

单排
片式

单排
单侧轮毂

单排
双侧轮毂

双排
片式

双排
单侧轮毂

双排
双侧轮毂

三排
片式

三排
单侧轮毂

三排
双侧轮毂

双排
双向驱动

图示




×
