120-2 工艺孔链轮

工艺孔链轮分为主动轮和从动轮，与普通链轮相比，工艺孔链轮上设有特定的工艺孔，这些工艺孔可以用于多种目的，例如减轻链轮重量、便于安装和拆卸、方便加工制造等。双排工艺孔链轮有两排齿与链条啮合，双排链轮的承载能力比单排链轮更强，能够承受更大的扭矩和负载。120-2链轮，配用LD120-2双排滚子链条，可根据客户需求追加工轴孔部。

应用领域

汽车生产

机械工程

食品行业

包装行业

物流运输业

造纸行业

印刷行业

产品手册索取



产品特点

采用优质碳素结构钢进行冲压成型。

表面进行了喷吵、电镀处理。

采用先进的铣齿加工工艺，使齿形更精确,有两排齿与链条啮合，双排链轮的承载能力比单排链轮更强，能够承受更大的扭矩和负载。

链轮整体进行了调质热处理，极大地提高了其综合机械性能，使链轮的耐磨性显著提高。

工艺孔链轮上设有特定的工艺孔，这些工艺孔可以用于多种目的，例如减轻链轮重量、便于安装和拆卸、方便加工制造等。

进行了表面处理，耐磨性提高，不轻易磨损。

可以适应不同的转动速度和负载要求，提高工作效率和泛用性。

正确选用链轮型号。

检查安装传动链轮的位置状态是否良好，否则须检修或更换相关件。

按正确方法将主、从动链轮安装到位，且锁紧紧固件使其达到规定力矩要求。

装上链条并调整好松紧度后，检查链条与链轮配合是否顺畅、共面，且与链罩无干涉。

从动链轮应有张紧装置。

链轮和链条最好同时更换，若只更换其中之一，会加剧双方的磨损。

由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。

要定期地清洁及润滑传动链条、传动链轮，以提高其使用寿命。

镀锌：镀锌是以提高金属的防锈性能为目的的表面处理工艺。随着钴酸盐纯化处理的进步，外观性能也有了很大的提高。

化学镀镍：化学镀镍的耐腐蚀性能、耐磨损性能提高，镀镍过程中不通电、无电解。适合使用在形状复杂、尺寸精度要求高的产品上。

发黑处理（表面氧化）：即碱性发黑处理，将金属置于碱性处理液中加热，金属本身起化学作用，在其表面形成黑色皮膜，皮膜具有防锈效果。

磷化处理：即磷酸盐处理。将金属浸入加温后的磷酸盐溶液中进行化学处理，使金属表面形成磷酸盐保护膜。

技术参数

点击图片放大

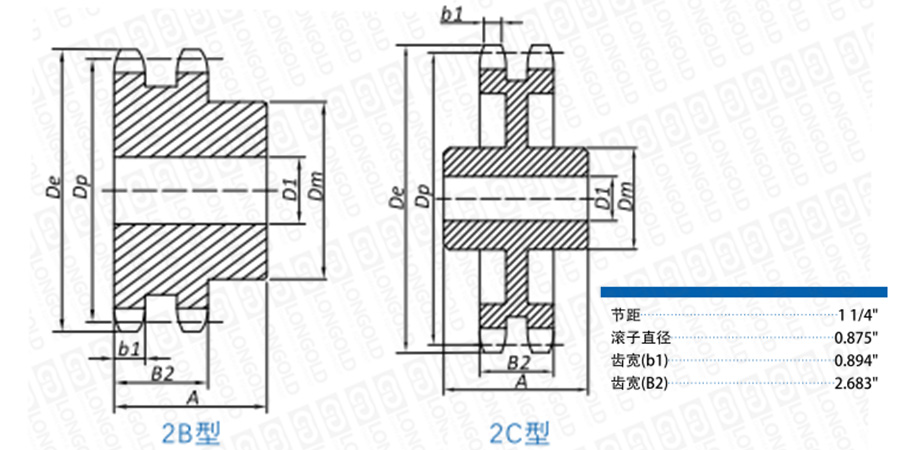

■链轮本体结构详见如上图

上图为120-2 工艺孔链轮主动轮以及被动轮的结构图。

可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。


■2B型链轮尺寸表

齿数

双排B型
链轮型号
外圆
直径
节距圆
直径

轴孔径D1

轮毂

参考
重量

PDF图纸

DXF图纸

De

Dp

Min

Max

直径Dm

长度A

inch

inch

inch

inch

inch

inch

lbs

11

LD120-2B11T

6.010

5.32

1 1/2

2 3/8

3 5/9

3 3/4

13.60

请咨询

请咨询

12

LD120-2B12T

6.500

5.80

1 1/2

2 3/4

4 1/9

3 3/4

17.30

13

LD120-2B13T

6.990

6.27

1 1/2

3

4 1/2

3 3/4

21.10

14

LD120-2B14T

7.470

6.74

1 1/2

3 1/3

5

3 3/4

25.60

15

LD120-2B15T

7.960

7.21

1 1/2

3 1/2

5 1/4

3 3/4

29.90

16

LD120-2B16T

8.440

7.69

1 1/2

3 1/2

5 1/4

3 3/4

33.80

17

LD120-2B17T

8.920

8.16

1 1/2

3 1/2

5 1/4

3 3/4

36.90

18

LD120-2B18T

9.410

8.64

1 1/2

3 1/2

5 1/4

3 3/4

41.90

19

LD120-2B19T

9.890

9.11

1 1/2

3 1/2

5 1/4

3 3/4

46.50

20

LD120-2B20T

10.370

9.59

1 1/2

3 1/2

5 1/2

3 3/4

50.20

21

LD120-2B21T

10.850

10.06

1 1/2

3 1/2

5 1/2

3 3/4

55.60

22

LD120-2B22T

11.330

10.54

1 1/2

3 4/5

5 3/4

4

64.00

23

LD120-2B23T

11.810

11.02

1 1/2

4 1/2

6 1/2

4

75.00

24

LD120-2B24T

12.290

11.49

1 1/2

4 1/2

6 1/2

4

79.00

25

LD120-2B25T

12.770

11.97

1 1/2

4 1/2

6 1/2

4

84.00

26

LD120-2B26T

13.250

12.44

1 1/2

4 1/2

6 1/2

4

90.00

30

LD120-2B30T

15.170

14.35

1 1/2

4 1/2

6 1/2

4

119.00


■2C型链轮尺寸表

齿数

双排C型
链轮型号

外圆直径

节距圆直径

轴孔径D1

轮毂

参考重量

PDF图纸

DXF图纸

De

Dp

Min

Max

直径Dm

长度A

inch

inch

inch

inch

inch

inch

Lbs

35

LD120-2C35T

17.570

16.73

1 1/2

5 3/8

7 1/2

6

148.00

请咨询

请咨询

45

LD120-2C45T

22.350

21.50

1 1/2

5 3/8

7 1/2

6

188.00

60

LD120-2C60T

29.520

28.66

1 1/2

6 3/8

9 1/2

6 1/4

307.00


型号表示例


LD120
 -
 2B 17T Q
（1）
（2）
 （3）
 （4）


（1）链号

（2）链轮类型

（3）链轮齿数

（4）Q：齿端硬化规格


链轮的类型


类型

1A型

1B 型

1C 型

2A型

2B型

2C型

3A型

3B型

3C型

SD型

说明

单排
片式

单排
单侧轮毂

单排
双侧轮毂

双排
片式

双排
单侧轮毂

双排
双侧轮毂

三排
片式

三排
单侧轮毂

三排
双侧轮毂

双排
双向驱动

图示




×
