35-2 工艺孔链轮

工艺孔链轮分为主动轮和从动轮，与普通链轮相比，工艺孔链轮上设有特定的工艺孔，这些工艺孔可以用于多种目的，例如减轻链轮重量、便于安装和拆卸、方便加工制造等。双排工艺孔链轮有两排齿与链条啮合，双排链轮的承载能力比单排链轮更强，能够承受更大的扭矩和负载。35-2链轮，配用LD35-2双排链条，可根据客户需求追加工轴孔部。

应用领域

汽车生产

机械工程

食品行业

包装行业

物流运输业

造纸行业

印刷行业

产品手册索取



产品特点

采用优质碳素结构钢进行冲压成型。

表面进行了喷吵、电镀处理。

采用先进的铣齿加工工艺，使齿形更精确,有两排齿与链条啮合，双排链轮的承载能力比单排链轮更强，能够承受更大的扭矩和负载。

链轮整体进行了调质热处理，极大地提高了其综合机械性能，使链轮的耐磨性显著提高。

工艺孔链轮上设有特定的工艺孔，这些工艺孔可以用于多种目的，例如减轻链轮重量、便于安装和拆卸、方便加工制造等。

进行了表面处理，耐磨性提高，不轻易磨损。

可以适应不同的转动速度和负载要求，提高工作效率和泛用性。

正确选用链轮型号。

检查安装传动链轮的位置状态是否良好，否则须检修或更换相关件。

按正确方法将主、从动链轮安装到位，且锁紧紧固件使其达到规定力矩要求。

装上链条并调整好松紧度后，检查链条与链轮配合是否顺畅、共面，且与链罩无干涉。

从动链轮应有张紧装置。

链轮和链条最好同时更换，若只更换其中之一，会加剧双方的磨损。

由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。

要定期地清洁及润滑传动链条、传动链轮，以提高其使用寿命。

镀锌：镀锌是以提高金属的防锈性能为目的的表面处理工艺。随着钴酸盐纯化处理的进步，外观性能也有了很大的提高。

化学镀镍：化学镀镍的耐腐蚀性能、耐磨损性能提高，镀镍过程中不通电、无电解。适合使用在形状复杂、尺寸精度要求高的产品上。

发黑处理（表面氧化）：即碱性发黑处理，将金属置于碱性处理液中加热，金属本身起化学作用，在其表面形成黑色皮膜，皮膜具有防锈效果。

磷化处理：即磷酸盐处理。将金属浸入加温后的磷酸盐溶液中进行化学处理，使金属表面形成磷酸盐保护膜。

技术参数

点击图片放大

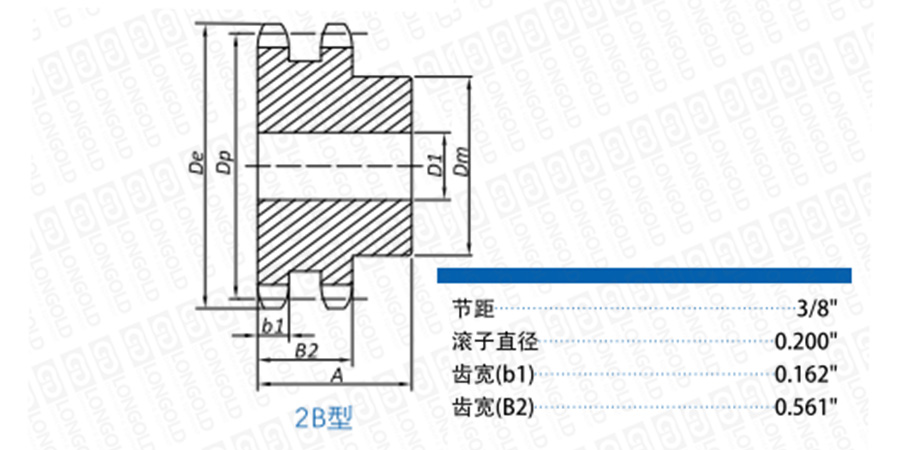

■链轮本体结构详见如上图

上图为35-2 工艺孔链轮主动轮以及被动轮的结构图。

可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。


■链轮尺寸表

齿数

双排B型
链轮型号
外圆
直径
节距圆
直径

轴孔径D1

轮毂

参考
重量

PDF图纸

DXF图纸

De

Dp

Min

Max

直径Dm

长度A

inch

inch

inch

inch

inch

inch

lbs

12

LD35-2B12TQ

1.630

1.45

1/2

5/9

1

1 1/4

0.32

请咨询

请咨询

13

LD35-2B13TQ

1.750

1.57

1/2

2/3

1 1/9

1 1/4

0.36

14

LD35-2B14TQ

1.870

1.69

1/2

7/8

1 1/4

1 1/4

0.44

15

LD35-2B15TQ

1.990

1.80

1/2

8/9

1 2/5

1 1/4

0.56

16

LD35-2B16TQ

2.110

1.92

1/2

8/9

1 4/9

1 1/4

0.64

17

LD35-2B17TQ

2.230

2.04

1/2

1 1/9

1 3/5

1 1/4

0.74

18

LD35-2B18TQ

2.350

2.16

1/2

1 1/5

1 5/7

1 1/4

0.84

19

LD35-2B19TQ

2.470

2.28

1/2

1 1/3

1 7/8

1 1/4

0.96

20

LD35-2B20TQ

2.590

2.40

3/4

1 1/3

1 8/9

1 3/8

1.08

21

LD35-2B21TQ

2.710

2.52

3/4

1 3/8

2 1/9

1 3/8

1.24

22

LD35-2B22TQ

2.830

2.64

3/4

1 4/9

2 1/5

1 3/8

1.42

23

LD35-2B23TQ

2.950

2.75

3/4

1 1/2

2 1/4

1 3/8

1.54

24

LD35-2B24TQ

3.070

2.87

3/4

1 1/2

2 1/4

1 3/8

1.62

25

LD35-2B25TQ

3.190

2.99

3/4

1 1/2

2 1/4

1 3/8

1.66

26

LD35-2B26TQ

3.310

3.11

3/4

1 3/4

2 1/2

1 3/8

1.98

30

LD35-2B30T

3.790

3.59

3/4

1 3/4

2 1/2

1 3/8

2.34

36

LD35-2B36T

4.510

4.30

3/4

1 3/4

2 1/2

1 3/8

3.00

42

LD35-2B42T

5.230

5.02

3/4

1 3/4

2 1/2

1 3/8

3.80

48

LD35-2B48T

5.950

5.73

3/4

1 3/4

2 1/2

1 3/8

4.66

52

LD35-2B52T

6.430

6.21

3/4

1 3/4

2 1/2

1 3/8

5.40

60

LD35-2B60T

7.380

7.17

3/4

1 3/4

2 1/2

1 3/8

6.84

68

LD35-2B68T

8.340

8.12

3/4

2 3/8

3 1/2

1 1/2

10.01

72

LD35-2B72T

8.810

8.60

3/4

2 3/8

3 1/2

1 1/2

11.04

76

LD35-2B76T

9.290

9.07

3/4

2 3/8

3 1/2

1 1/2

11.94

84

LD35-2B84T

10.250

10.03

3/4

2 3/8

3 1/2

1 1/2

14.98

95

LD35-2B95T

11.560

11.34

1

2 3/8

3 1/2

1 1/2

17.42

96

LD35-2B96T

11.680

11.46

1

2 3/8

3 1/2

1 1/2

18.14

102

LD35-2B102T

12.400

12.18

1

2 3/8

3 1/2

1 1/2

19.92

注：*表示轮毂上有浅键槽，规格后带Q的表示此链轮已做齿部硬化处理。


型号表示例


LD35
 -
 2B 16T Q
（1）
（2）
 （3）
 （4）


（1）链号

（2）链轮类型

（3）链轮齿数

（4）Q：齿端硬化规格


链轮的类型


类型

1A型

1B 型

1C 型

2A型

2B型

2C型

3A型

3B型

3C型

SD型

说明

单排
片式

单排
单侧轮毂

单排
双侧轮毂

双排
片式

双排
单侧轮毂

双排
双侧轮毂

三排
片式

三排
单侧轮毂

三排
双侧轮毂

双排
双向驱动

图示




×
