40-2 工艺孔链轮

工艺孔链轮分为主动轮和从动轮，与普通链轮相比，工艺孔链轮上设有特定的工艺孔，这些工艺孔可以用于多种目的，例如减轻链轮重量、便于安装和拆卸、方便加工制造等。双排工艺孔链轮有两排齿与链条啮合，双排链轮的承载能力比单排链轮更强，能够承受更大的扭矩和负载。40-2链轮，配用LD40-2双排滚子链条，可根据客户需求追加工轴孔部。

应用领域

汽车生产

机械工程

食品行业

包装行业

物流运输业

造纸行业

印刷行业

产品手册索取



产品特点

采用优质碳素结构钢进行冲压成型。

表面进行了喷吵、电镀处理。

采用先进的铣齿加工工艺，使齿形更精确,有两排齿与链条啮合，双排链轮的承载能力比单排链轮更强，能够承受更大的扭矩和负载。

链轮整体进行了调质热处理，极大地提高了其综合机械性能，使链轮的耐磨性显著提高。

工艺孔链轮上设有特定的工艺孔，这些工艺孔可以用于多种目的，例如减轻链轮重量、便于安装和拆卸、方便加工制造等。

进行了表面处理，耐磨性提高，不轻易磨损。

可以适应不同的转动速度和负载要求，提高工作效率和泛用性。

正确选用链轮型号。

检查安装传动链轮的位置状态是否良好，否则须检修或更换相关件。

按正确方法将主、从动链轮安装到位，且锁紧紧固件使其达到规定力矩要求。

装上链条并调整好松紧度后，检查链条与链轮配合是否顺畅、共面，且与链罩无干涉。

从动链轮应有张紧装置。

链轮和链条最好同时更换，若只更换其中之一，会加剧双方的磨损。

由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。

要定期地清洁及润滑传动链条、传动链轮，以提高其使用寿命。

镀锌：镀锌是以提高金属的防锈性能为目的的表面处理工艺。随着钴酸盐纯化处理的进步，外观性能也有了很大的提高。

化学镀镍：化学镀镍的耐腐蚀性能、耐磨损性能提高，镀镍过程中不通电、无电解。适合使用在形状复杂、尺寸精度要求高的产品上。

发黑处理（表面氧化）：即碱性发黑处理，将金属置于碱性处理液中加热，金属本身起化学作用，在其表面形成黑色皮膜，皮膜具有防锈效果。

磷化处理：即磷酸盐处理。将金属浸入加温后的磷酸盐溶液中进行化学处理，使金属表面形成磷酸盐保护膜。

技术参数

点击图片放大

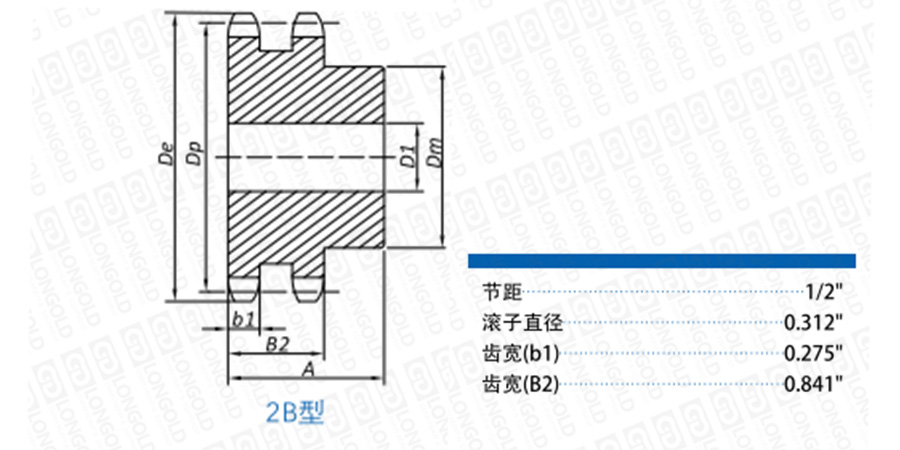

■链轮本体结构详见如上图

上图为40-2 工艺孔链轮主动轮以及被动轮的结构图。

可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。


■链轮尺寸表

齿数

双排B型
链轮型号
外圆
直径
节距圆
直径

轴孔径D1

轮毂

参考
重量

PDF图纸

DXF图纸

De

Dp

Min

Max

直径Dm

长度A

inch

inch

inch

inch

inch

inch

lbs

11

LD40-2B11TQ

2.000

1.77

1/2

3/4

*1 7/16

1 1/2

0.62

请咨询

请咨询

12

LD40-2B12TQ

2.170

1.93

1/2

8/9

*1 9/16

1 1/2

0.76

13

LD40-2B13TQ

2.330

2.09

1/2

1

1 1/2

1 1/2

0.86

14

LD40-2B14TQ

2.490

2.25

1/2

1 1/8

1 2/3

1 1/2

1.08

15

LD40-2B15TQ

2.650

2.40

1/2

1 1/4

1 4/5

1 1/2

1.24

16

LD40-2B16TQ

2.810

2.56

5/8

1 3/8

2

1 1/2

1.42

17

LD40-2B17TQ

2.980

2.72

5/8

1 4/9

2 1/8

1 1/2

1.64

18

LD40-2B18TQ

3.140

2.88

5/8

1 1/2

2 1/3

1 1/2

1.92

19

LD40-2B19TQ

3.300

3.04

5/8

1 3/4

2 1/2

1 1/2

2.22

20

LD40-2B20TQ

3.460

3.20

5/8

1 7/8

2 5/8

1 5/8

2.64

21

LD40-2B21TQ

3.620

3.35

5/8

1 7/8

2 3/4

1 5/8

2.94

22

LD40-2B22TQ

3.780

3.51

5/8

1 7/8

2 7/8

1 5/8

3.18

23

LD40-2B23TQ

3.940

3.67

5/8

2

3

1 5/8

3.52

24

LD40-2B24TQ

4.100

3.83

5/8

2 1/4

3 1/4

1 5/8

4.04

25

LD40-2B25TQ

4.260

3.99

5/8

2 1/4

3 1/4

1 5/8

4.26

26

LD40-2B26T

4.420

4.15

5/8

2 1/4

3 1/4

1 5/8

4.48

30

LD40-2B30T

5.060

4.78

7/8

2 1/4

3 1/4

1 5/8

5.34

35

LD40-2B35T

5.860

5.58

7/8

2 1/4

3 1/4

1 5/8

6.80

36

LD40-2B36T

6.020

5.74

8/9

2 1/2

3 3/4

1 5/8

7.20

40

LD40-2B40T

6.650

6.37

8/9

2 1/2

3 3/4

1 3/4

9.40

42

LD40-2B42T

6.970

6.69

8/9

2 1/2

3 3/4

1 3/4

10.20

45

LD40-2B45T

7.450

7.17

8/9

2 1/2

3 3/4

1 3/4

11.36

48

LD40-2B48T

7.930

7.64

8/9

2 1/2

3 3/4

1 3/4

12.66

52

LD40-2B52T

8.570

8.28

8/9

2 1/2

3 3/4

1 3/4

14.46

54

LD40-2B54T

8.890

8.60

8/9

2 1/2

3 3/4

1 3/4

15.48

60

LD40-2B60T

9.840

9.55

8/9

2 1/2

3 3/4

1 3/4

18.60

68

LD40-2B68T

11.120

10.83

1 1/5

2 3/4

4 1/4

2 1/8

24.96

72

LD40-2B72T

11.750

11.46

1 1/5

2 3/4

4 1/4

2 1/8

27.88

76

LD40-2B76T

12.390

12.10

1 1/5

2 3/4

4 1/4

2 1/8

30.18

84

LD40-2B84T

13.660

13.37

1 1/5

2 3/4

4 1/4

2 1/8

36.24

95

LD40-2B95T

15.410

15.12

1 1/5

2 3/4

4 1/4

2 1/8

38.84

96

LD40-2B96T

15.570

15.28

1 1/5

2 3/4

4 1/4

2 1/8

39.50

102

LD40-2B102T

16.530

16.24

1 1/5

2 3/4

4 1/4

2 1/8

42.72

112

LD40-2B112T

18.120

17.83

1 1/5

2 3/4

4 1/4

2 1/8

55.54

注：*表示轮毂上有浅键槽，规格后带Q的表示此链轮已做齿部硬化处理。


型号表示例


LD40
 -
 2B 26T Q
（1）
（2）
 （3）
 （4）


（1）链号

（2）链轮类型

（3）链轮齿数

（4）Q：齿端硬化规格


链轮的类型


类型

1A型

1B 型

1C 型

2A型

2B型

2C型

3A型

3B型

3C型

SD型

说明

单排
片式

单排
单侧轮毂

单排
双侧轮毂

双排
片式

双排
单侧轮毂

双排
双侧轮毂

三排
片式

三排
单侧轮毂

三排
双侧轮毂

双排
双向驱动

图示




×
