50-2 工艺孔链轮

工艺孔链轮分为主动轮和从动轮，与普通链轮相比，工艺孔链轮上设有特定的工艺孔，这些工艺孔可以用于多种目的，例如减轻链轮重量、便于安装和拆卸、方便加工制造等。双排工艺孔链轮有两排齿与链条啮合，双排链轮的承载能力比单排链轮更强，能够承受更大的扭矩和负载。50-2链轮，配用LD50-2双排滚子链条，可根据客户需求追加工轴孔部。

应用领域

汽车生产

机械工程

食品行业

包装行业

物流运输业

造纸行业

印刷行业

产品手册索取



产品特点

采用优质碳素结构钢进行冲压成型。

表面进行了喷吵、电镀处理。

采用先进的铣齿加工工艺，使齿形更精确,有两排齿与链条啮合，双排链轮的承载能力比单排链轮更强，能够承受更大的扭矩和负载。

链轮整体进行了调质热处理，极大地提高了其综合机械性能，使链轮的耐磨性显著提高。

工艺孔链轮上设有特定的工艺孔，这些工艺孔可以用于多种目的，例如减轻链轮重量、便于安装和拆卸、方便加工制造等。

进行了表面处理，耐磨性提高，不轻易磨损。

可以适应不同的转动速度和负载要求，提高工作效率和泛用性。

正确选用链轮型号。

检查安装传动链轮的位置状态是否良好，否则须检修或更换相关件。

按正确方法将主、从动链轮安装到位，且锁紧紧固件使其达到规定力矩要求。

装上链条并调整好松紧度后，检查链条与链轮配合是否顺畅、共面，且与链罩无干涉。

从动链轮应有张紧装置。

链轮和链条最好同时更换，若只更换其中之一，会加剧双方的磨损。

由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。

要定期地清洁及润滑传动链条、传动链轮，以提高其使用寿命。

镀锌：镀锌是以提高金属的防锈性能为目的的表面处理工艺。随着钴酸盐纯化处理的进步，外观性能也有了很大的提高。

化学镀镍：化学镀镍的耐腐蚀性能、耐磨损性能提高，镀镍过程中不通电、无电解。适合使用在形状复杂、尺寸精度要求高的产品上。

发黑处理（表面氧化）：即碱性发黑处理，将金属置于碱性处理液中加热，金属本身起化学作用，在其表面形成黑色皮膜，皮膜具有防锈效果。

磷化处理：即磷酸盐处理。将金属浸入加温后的磷酸盐溶液中进行化学处理，使金属表面形成磷酸盐保护膜。

技术参数

点击图片放大


■链轮本体结构详见如上图

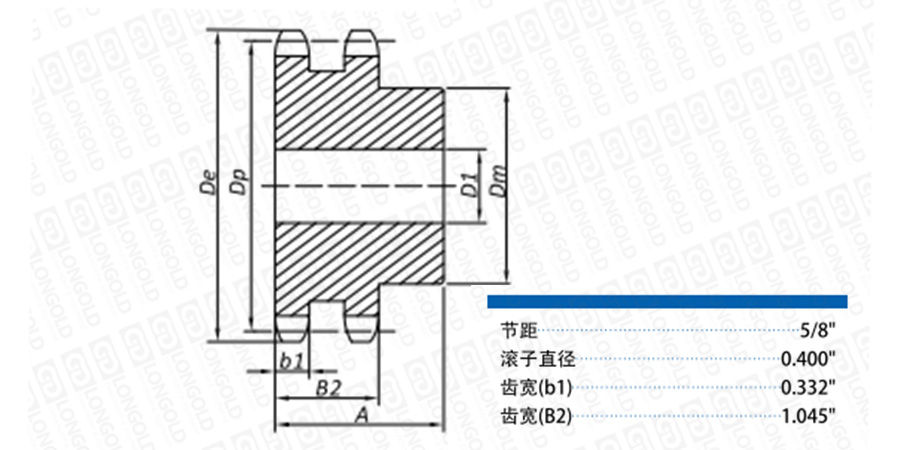

上图为50-2 工艺孔链轮主动轮以及被动轮的结构图。

可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。


■链轮尺寸

齿数

双排B型
链轮型号
外圆
直径
节距圆
直径

轴孔径D1

轮毂

参考
重量

PDF图纸

DXF图纸

De

Dp

Min

Max

直径Dm

长度A

inch

inch

inch

inch

inch

inch

lbs

11

LD50-2B11TQ

2.500

2.22

5/8

8/9

1 4/9

1 3/4

0.96

请咨询

请咨询

12

LD50-2B12TQ

2.710

2.41

5/8

1 1/8

1 2/3

1 3/4

1.25

13

LD50-2B13TQ

2.910

2.61

5/8

1 1/3

1 7/8

1 3/4

1.56

14

LD50-2B14TQ

3.110

2.81

5/8

1 3/8

2 1/9

1 3/4

1.86

15

LD50-2B15TQ

3.320

3.01

3/4

1 1/2

2 1/3

1 3/4

2.22

16

LD50-2B16TQ

3.520

3.20

3/4

1 3/4

2 1/2

1 3/4

2.62

17

LD50-2B17TQ

3.720

3.40

3/4

1 7/8

2 2/3

1 3/4

3.04

18

LD50-2B18TQ

3.920

3.60

3/4

1 8/9

2 8/9

1 3/4

3.58

19

LD50-2B19TQ

4.120

3.80

1

2 1/8

3 1/8

1 3/4

3.90

20

LD50-2B20TQ

4.320

4.00

1

2 1/4

3 1/4

1 3/4

4.26

21

LD50-2B21TQ

4.520

4.19

1

2 3/8

3 1/2

1 3/4

4.90

22

LD50-2B22TQ

4.720

4.39

1

2 3/8

3 5/9

1 7/8

5.58

23

LD50-2B23TQ

4.920

4.59

1

2 1/2

3 5/8

1 7/8

6.10

24

LD50-2B24TQ

5.120

4.79

1

2 1/2

3 5/8

1 7/8

6.50

25

LD50-2B25TQ

5.320

4.99

1

2 1/2

3 5/8

1 7/8

6.94

26

LD50-2B26T

5.520

5.19

1

2 1/2

3 3/4

1 7/8

7.54

30

LD50-2B30T

6.320

5.98

1

2 1/2

3 3/4

1 7/8

9.40

32

LD50-2B32T

6.720

6.38

1

2 1/2

3 3/4

1 7/8

10.46

35

LD50-2B35T

7.320

6.97

1

2 1/2

3 3/4

1 7/8

12.28

36

LD50-2B36T

7.520

7.17

1 1/5

2 3/4

4

2 1/8

13.94

40

LD50-2B40T

8.320

7.97

1 1/5

2 3/4

4

2 1/8

16.54

42

LD50-2B42T

8.720

8.36

1 1/5

2 3/4

4

2 1/8

17.92

45

LD50-2B45T

9.310

8.96

1 1/5

2 3/4

4

2 1/8

20.30

48

LD50-2B48T

9.910

9.56

1 1/5

2 3/4

4 1/4

2 3/8

24.08

52

LD50-2B52T

10.710

10.35

1 1/5

2 3/4

4 1/4

2 3/8

27.42

54

LD50-2B54T

11.110

10.75

1 1/5

2 3/4

4 1/4

2 3/8

29.16

60

LD50-2B60T

12.300

11.94

1 1/3

3

4 1/2

2 3/8

35.88

68

LD50-2B68T

13.890

13.53

1 1/3

3

4 1/2

2 3/8

44.98

72

LD50-2B72T

14.690

14.33

1 1/3

3

4 1/2

2 3/8

50.22

76

LD50-2B76T

15.490

15.12

1 1/3

3

4 1/2

2 3/8

45.64

84

LD50-2B84T

17.080

16.72

1 1/3

3

4 1/2

2 3/8

51.64

95

LD50-2B95T

19.270

18.90

1 1/3

3

4 1/2

2 3/8

64.32

96

LD50-2B96T

19.470

19.10

1 1/3

3

4 1/2

2 3/8

67.42

102

LD50-2B102T

20.660

20.30

1 1/3

3

4 1/2

2 3/8

72.68

112

LD50-2B112T

22.650

22.28

1 1/3

3 1/3

5 1/4

2 3/8

90.22

注：*表示轮毂上有浅键槽，规格后带Q的表示此链轮已做齿部硬化处理。


型号表示例


LD50
 -
 2B 26T Q
（1）
（2）
 （3）
 （4）


（1）链号

（2）链轮类型

（3）链轮齿数

（4）Q：齿端硬化规格


链轮的类型


类型

1A型

1B 型

1C 型

2A型

2B型

2C型

3A型

3B型

3C型

SD型

说明

单排
片式

单排
单侧轮毂

单排
双侧轮毂

双排
片式

双排
单侧轮毂

双排
双侧轮毂

三排
片式

三排
单侧轮毂

三排
双侧轮毂

双排
双向驱动

图示




×
