240 工艺孔链轮

工艺孔链轮分为主动轮和从动轮，与普通链轮相比，工艺孔链轮上设有特定的工艺孔，这些工艺孔可以用于多种目的，例如减轻链轮重量、便于安装和拆卸、方便加工制造等。240链轮，配用LD240链条，可根据客户需求追加工轴孔部。

应用领域

汽车生产

机械工程

食品行业

包装行业

物流运输业

造纸行业

印刷行业

产品手册索取



产品特点

采用优质碳素结构钢进行冲压成型。

表面进行了喷吵、电镀处理。

采用先进的铣齿加工工艺，使齿形更精确。

链轮整体进行了调质热处理，极大地提高了其综合机械性能，使链轮的耐磨性显著提高。

齿部硬化：需要提高齿端强度和磨损寿命的场合，推荐使用齿端硬化链轮。各个尺寸小齿数的机械用碳素钢轮毂切削规格，齿端部均实施硬化处理。

齿部无硬化：齿端不实施硬化处理。链轮大齿数范围的齿端均为无硬化规格。

正确选用链轮型号。

检查安装传动链轮的位置状态是否良好，否则须检修或更换相关件。

按正确方法将主、从动链轮安装到位，且锁紧紧固件使其达到规定力矩要求。

装上链条并调整好松紧度后，检查链条与链轮配合是否顺畅、共面，且与链罩无干涉。

从动链轮应有张紧装置。

链轮和链条最好同时更换，若只更换其中之一，会加剧双方的磨损。

由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。

要定期地清洁及润滑传动链条、传动链轮，以提高其使用寿命。

镀锌：镀锌是以提高金属的防锈性能为目的的表面处理工艺。随着钴酸盐纯化处理的进步，外观性能也有了很大的提高。

化学镀镍：化学镀镍的耐腐蚀性能、耐磨损性能提高，镀镍过程中不通电、无电解。适合使用在形状复杂、尺寸精度要求高的产品上。

发黑处理（表面氧化）：即碱性发黑处理，将金属置于碱性处理液中加热，金属本身起化学作用，在其表面形成黑色皮膜，皮膜具有防锈效果。

磷化处理：即磷酸盐处理。将金属浸入加温后的磷酸盐溶液中进行化学处理，使金属表面形成磷酸盐保护膜。

技术参数

点击图片放大

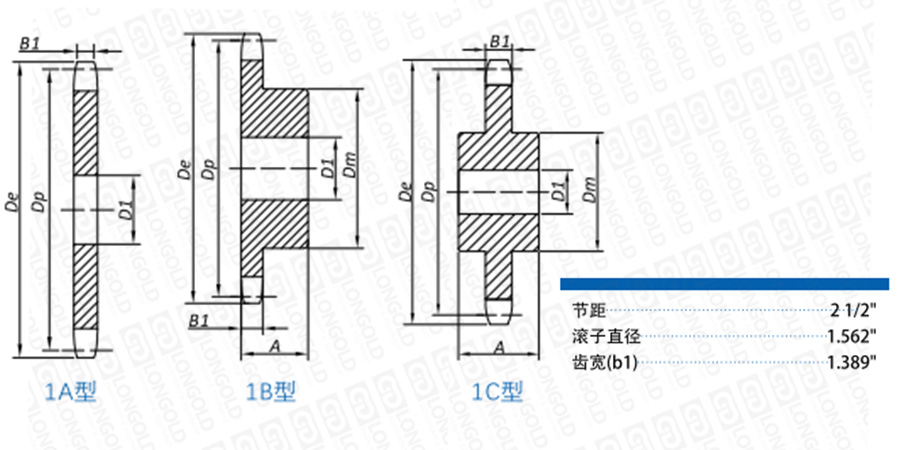

■链轮本体结构详见如上图

上图为240工艺孔链轮主动轮以及被动轮的结构图。

可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。


■链轮尺寸表

齿数

外圆
直径

节距圆直径

单排A型
链轮型号

轴孔径

参考
重量
单排B型/C型
链轮型号

轴孔径D1

轮毂

参考
重量

PDF图纸

DXF图纸

De

Dp

D1

Min

Max

直径Dm

长度A

inch

inch

inch

Lbs

inch

inch

inch

inch

Lbs

10

11.030

9.708

LD240-1A10T

1 1/2

30.00

LD240-1B10T

1 1/2

4 1/2

6 1/2

3 3/8

49.00

请咨询

请咨询

11

12.020

10.648

LD240-1A11T

1 1/2

37.00

LD240-1B11T

1 1/2

4 3/4

7

3 7/8

66.00

12

13.000

11.591

LD240-1A12T

1 1/2

45.00

LD240-1B12T

1 1/2

5 3/8

7 1/2

3 7/8

72.00

13

13.970

12.536

LD240-1A13T

1 1/2

54.00

LD240-1B13T

1 1/2

5 3/8

7 1/2

3 7/8

81.00

14

14.940

13.482

LD240-1A14T

1 1/2

62.00

LD240-1B14T

1 1/2

5 3/8

7 1/2

3 7/8

88.00

15

15.910

14.429

LD240-1A15T

1 1/2

68.00

LD240-1B15T

1 1/2

5 3/8

7 1/2

3 7/8

98.00

16

16.880

15.377

LD240-1A16T

1 1/2

82.00

LD240-1B16T

1 1/2

5 1/2

8

4 1/8

120.00

17

17.850

16.327

LD240-1A17T

1 1/2

93.00

LD240-1B17T

1 1/2

5 1/2

8

4 1/8

137.00

18

18.810

17.276

LD240-1A18T

1 1/2

108.00

LD240-1B18T

1 1/2

5 1/2

8

4 1/8

142.00

19

19.780

18.227

LD240-1A19T

1 1/2

120.00

LD240-1B19T

1 1/2

5 1/2

8

4 1/8

154.00

20

20.740

19.177

LD240-1A20T

1 1/2

128.00

LD240-1B20T

1 1/2

5 1/2

8

4 1/8

169.00

21

21.710

20.129

LD240-1A21T

1 1/2

148.00

LD240-1B21T

1 1/2

5 1/2

8

4 1/8

186.00

25

25.550

23.936

LD240-1A25T

1 1/2

208.00

LD240-1B25T

1 1/2

5 1/2

8

4 1/8

254.00

30

30.340

28.700

LD240-1A30T

1 1/2

310.00

LD240-1C30T

1 1/2

6

9

6 1/4

398.00

35

35.130

33.467

LD240-1A35T

1 1/2

416.00

LD240-1C35T

1 1/2

6

9

6 1/4

527.00

40

39.920

38.236

LD240-1A40T

1 1/2

548.00

LD240-1C40T

1 1/2

7

10

6 3/4

672.00

45

44.700

43.007

LD240-1A45T

1 1/2

702.00

LD240-1C45T

1 1/2

7

10

6 3/4

850.00

54

53.310

51.595

LD240-1A54T

1 1/2

1022.00

LD240-1C54T

1 1/2

7

10

6 3/4

1148.00

60

59.040

57.322

LD240-1A60T

1 1/2

1268.00

LD240-1C60T

1 1/2

7

10

6 3/4

1419.00


型号表示例


LD240
 -
 1A 19T Q
（1）
（2）
 （3）
 （4）


（1）链号

（2）链轮类型

（3）链轮齿数

（4）Q：齿端硬化规格


链轮的类型


类型

1A型

1B 型

1C 型

2A型

2B型

2C型

3A型

3B型

3C型

SD型

说明

单排
片式

单排
单侧轮毂

单排
双侧轮毂

双排
片式

双排
单侧轮毂

双排
双侧轮毂

三排
片式

三排
单侧轮毂

三排
双侧轮毂

双排
双向驱动

图示




×
