采用优质碳素结构钢进行冲压成型。
表面进行了喷吵、电镀处理。
采用先进的铣齿加工工艺,使齿形更精确。
链轮整体进行了调质热处理,极大地提高了其综合机械性能,使链轮的耐磨性显著提高。
齿部硬化:需要提高齿端强度和磨损寿命的场合,推荐使用齿端硬化链轮。各个尺寸小齿数的机械用碳素钢轮毂切削规格,齿端部均实施硬化处理。
齿部无硬化:齿端不实施硬化处理。链轮大齿数范围的齿端均为无硬化规格。
正确选用链轮型号。
检查安装传动链轮的位置状态是否良好,否则须检修或更换相关件。
按正确方法将主、从动链轮安装到位,且锁紧紧固件使其达到规定力矩要求。
装上链条并调整好松紧度后,检查链条与链轮配合是否顺畅、共面,且与链罩无干涉。
从动链轮应有张紧装置。
链轮和链条最好同时更换,若只更换其中之一,会加剧双方的磨损。
由于主动链轮转速高、齿数少,在相同条件下,比从动轮磨损快些,属正常情况。
要定期地清洁及润滑传动链条、传动链轮,以提高其使用寿命。
镀锌:镀锌是以提高金属的防锈性能为目的的表面处理工艺。随着钴酸盐纯化处理的进步,外观性能也有了很大的提高。
化学镀镍:化学镀镍的耐腐蚀性能、耐磨损性能提高,镀镍过程中不通电、无电解。适合使用在形状复杂、尺寸精度要求高的产品上。
发黑处理(表面氧化):即碱性发黑处理,将金属置于碱性处理液中加热,金属本身起化学作用,在其表面形成黑色皮膜,皮膜具有防锈效果。
磷化处理:即磷酸盐处理。将金属浸入加温后的磷酸盐溶液中进行化学处理,使金属表面形成磷酸盐保护膜。
点击图片放大

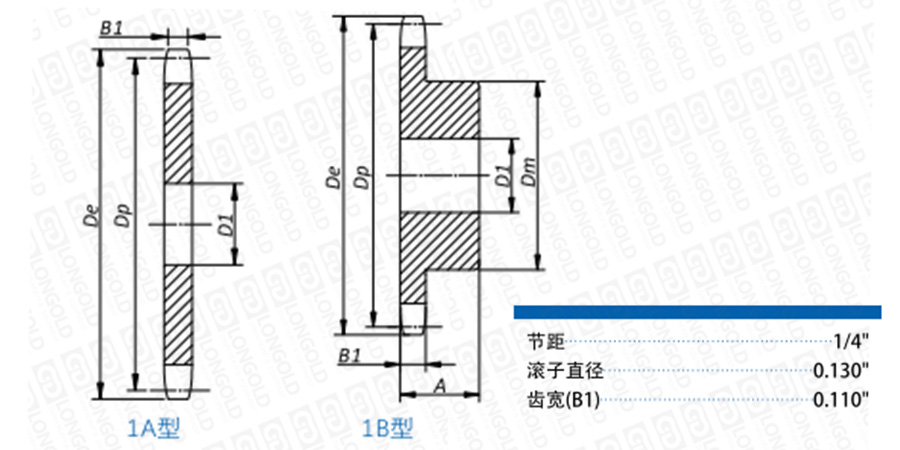

■链轮本体结构详见如上图
上图为25 工艺孔链轮主动轮以及被动轮的结构图。
可根据客户的需求,定制链轮的齿数,详细请咨询隆德技术人员。
■本体尺寸以及型号表示
齿数 |
外圆
直径
|
节距圆
直径
|
单排A型 链轮型号 |
轴孔径 |
参考
重量
|
单排B型
链轮型号
|
轴孔径D1 |
轮毂
直径
|
轮毂
长度
|
参考
重量
|
PDF图纸 |
DXF图纸 |
|
De |
Dp |
D1 |
Min |
Max |
Dm |
A |
|||||||
inch |
inch |
inch |
lbs |
inch |
inch |
inch |
inch |
lbs |
|||||
9 |
0.837 |
0.731 |
- |
- |
- |
LD25-1B9T |
1/4 |
1/4 |
4/9 |
1/2 |
0.03 |
||
10 |
0.919 |
0.809 |
- |
- |
- |
LD25-1B10T |
1/4 |
1/4 |
1/2 |
1/2 |
0.03 |
||
11 |
1.002 |
0.887 |
- |
- |
- |
LD25-1B11T |
1/4 |
1/3 |
5/9 |
1/2 |
0.04 |
||
12 |
1.083 |
0.966 |
- |
- |
- |
LD25-1B12T |
1/4 |
3/8 |
5/8 |
1/2 |
0.06 |
||
13 |
1.167 |
1.045 |
- |
- |
- |
LD25-1B13T |
1/4 |
4/9 |
5/7 |
1/2 |
0.07 |
||
14 |
1.246 |
1.123 |
- |
- |
- |
LD25-1B14T |
1/4 |
5/9 |
4/5 |
1/2 |
0.08 |
||
15 |
1.326 |
1.202 |
- |
- |
- |
LD25-1B15T |
1/4 |
5/9 |
8/9 |
1/2 |
0.10 |
||
16 |
1.407 |
1.281 |
- |
- |
- |
LD25-1B16T |
1/4 |
5/9 |
1 |
1/2 |
0.12 |
||
17 |
1.487 |
1.361 |
- |
- |
- |
LD25-1B17T |
1/4 |
5/8 |
1 |
1/2 |
0.14 |
||
18 |
1.568 |
1.440 |
LD25-1A18T |
1/4 |
0.04 |
LD25-1B18T |
1/4 |
3/4 |
1 1/8 |
1/2 |
0.16 |
||
19 |
1.648 |
1.519 |
LD25-1A19T |
1/4 |
0.04 |
LD25-1B19T |
1/4 |
4/5 |
1 2/9 |
1/2 |
0.19 |
||
20 |
1.729 |
1.598 |
LD25-1A20T |
1/4 |
0.04 |
LD25-1B20T |
1/4 |
7/8 |
1 2/7 |
5/8 |
0.25 |
||
21 |
1.809 |
1.677 |
LD25-1A21T |
3/8 |
0.04 |
LD25-1B21T |
1/4 |
7/8 |
1 3/8 |
5/8 |
0.28 |
||
22 |
1.889 |
1.757 |
LD25-1A22T |
3/8 |
0.06 |
LD25-1B22T |
1/4 |
8/9 |
1 4/9 |
5/8 |
0.31 |
||
23 |
1.969 |
1.836 |
LD25-1A23T |
3/8 |
0.06 |
LD25-1B23T |
3/8 |
1 |
1 1/2 |
5/8 |
0.32 |
||
24 |
2.049 |
1.915 |
LD25-1A24T |
3/8 |
0.08 |
LD25-1B24T |
3/8 |
1 |
1 1/2 |
5/8 |
0.33 |
||
25 |
2.129 |
1.995 |
LD25-1A25T |
3/8 |
0.08 |
LD25-1B25T |
3/8 |
1 |
1 1/2 |
5/8 |
0.34 |
||
26 |
2.209 |
2.074 |
LD25-1A26T |
3/8 |
0.09 |
LD25-1B26T |
3/8 |
1 |
1 1/2 |
5/8 |
0.35 |
||
28 |
2.369 |
2.233 |
LD25-1A28T |
3/8 |
0.10 |
LD25-1B28T |
3/8 |
1 |
1 1/2 |
5/8 |
0.36 |
||
30 |
2.529 |
2.392 |
LD25-1A30T |
3/8 |
0.12 |
LD25-1B30T |
3/8 |
1 |
1 1/2 |
5/8 |
0.38 |
||
32 |
2.688 |
2.551 |
LD25-1A32T |
3/8 |
0.14 |
LD25-1B32T |
3/8 |
1 |
1 1/2 |
5/8 |
0.40 |
||
35 |
2.928 |
2.789 |
LD25-1A35T |
3/8 |
0.16 |
- |
- |
- |
- |
- |
- |
||
36 |
3.008 |
2.868 |
LD25-1A36T |
3/8 |
0.18 |
LD25-1B36T |
3/8 |
1 |
1 1/2 |
3/4 |
0.50 |
||
40 |
3.327 |
3.186 |
LD25-1A40T |
1/2 |
0.20 |
LD25-1B40T |
1/2 |
1 3/8 |
2 |
3/4 |
0.53 |
||
42 |
3.486 |
3.345 |
LD25-1A42T |
1/2 |
0.24 |
- |
- |
- |
- |
- |
- |
||
45 |
3.725 |
3.584 |
LD25-1A45T |
1/2 |
0.25 |
LD25-1B45T |
1/2 |
1 3/8 |
2 |
3/4 |
0.56 |
||
48 |
3.964 |
3.822 |
LD25-1A48T |
1/2 |
0.32 |
LD25-1B48T |
1/2 |
1 3/8 |
2 |
3/4 |
0.56 |
||
54 |
4.442 |
4.300 |
LD25-1A54T |
1/2 |
0.38 |
LD25-1B54T |
1/2 |
1 3/8 |
2 |
3/4 |
1.00 |
||
60 |
4.920 |
4.777 |
LD25-1A60T |
1/2 |
0.54 |
LD25-1B60T |
1/2 |
1 3/8 |
2 |
3/4 |
1.10 |
||
70 |
5.717 |
5.572 |
- |
- |
- |
LD25-1B70T |
1/2 |
1 3/8 |
2 |
3/4 |
1.25 |
||
72 |
5.876 |
5.731 |
LD25-1A72T |
1/2 |
0.74 |
LD25-1B72T |
1/2 |
1 3/8 |
2 |
3/4 |
1.30 |
LD25 |
- |
1B | 16T |
Q |
(1) |
|
(2) |
(3) |
(4) |
(1)链号
(2)链轮类型
(3)链轮齿数
(4)Q:齿端硬化规格
类型 |
1A型 |
1B 型 |
1C 型 |
2A型 |
2B型 |
2C型 |
3A型 |
3B型 |
3C型 |
SD型 |
说明 |
单排 |
单排 |
单排 |
双排 |
双排 |
双排 |
三排 |
三排 |
三排 |
双排 |
图示 |
|
|
|
|
|
|
|
|
|
|
