100-3 工艺孔链轮

工艺孔链轮分为主动轮和从动轮，与普通链轮相比，工艺孔链轮上设有特定的工艺孔，这些工艺孔可以用于多种目的，例如减轻链轮重量、便于安装和拆卸、方便加工制造等。三排工艺孔链轮有三排齿与链条啮合，三排链轮的承载能力比双排链轮更强，能够承受更大的扭矩和负载。100-3链轮，配用LD100-3三排链条，可根据客户需求追加工轴孔部。

应用领域

汽车生产

机械工程

食品行业

包装行业

物流运输业

造纸行业

印刷行业

产品手册索取



产品特点

采用优质碳素结构钢进行冲压成型。

表面进行了喷吵、电镀处理。

采用先进的铣齿加工工艺，使齿形更精确,有两排齿与链条啮合，三排链轮的承载能力比双排链轮更强，能够承受更大的扭矩和负载。

链轮整体进行了调质热处理，极大地提高了其综合机械性能，使链轮的耐磨性显著提高。

工艺孔链轮上设有特定的工艺孔，这些工艺孔可以用于多种目的，例如减轻链轮重量、便于安装和拆卸、方便加工制造等。

进行了表面处理，耐磨性提高，不轻易磨损。

可以适应不同的转动速度和负载要求，提高工作效率和泛用性。

正确选用链轮型号。

检查安装传动链轮的位置状态是否良好，否则须检修或更换相关件。

按正确方法将主、从动链轮安装到位，且锁紧紧固件使其达到规定力矩要求。

装上链条并调整好松紧度后，检查链条与链轮配合是否顺畅、共面，且与链罩无干涉。

从动链轮应有张紧装置。

链轮和链条最好同时更换，若只更换其中之一，会加剧双方的磨损。

由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。

要定期地清洁及润滑传动链条、传动链轮，以提高其使用寿命。

镀锌：镀锌是以提高金属的防锈性能为目的的表面处理工艺。随着钴酸盐纯化处理的进步，外观性能也有了很大的提高。

化学镀镍：化学镀镍的耐腐蚀性能、耐磨损性能提高，镀镍过程中不通电、无电解。适合使用在形状复杂、尺寸精度要求高的产品上。

发黑处理（表面氧化）：即碱性发黑处理，将金属置于碱性处理液中加热，金属本身起化学作用，在其表面形成黑色皮膜，皮膜具有防锈效果。

磷化处理：即磷酸盐处理。将金属浸入加温后的磷酸盐溶液中进行化学处理，使金属表面形成磷酸盐保护膜。

技术参数

点击图片放大


■链轮本体结构详见如上图

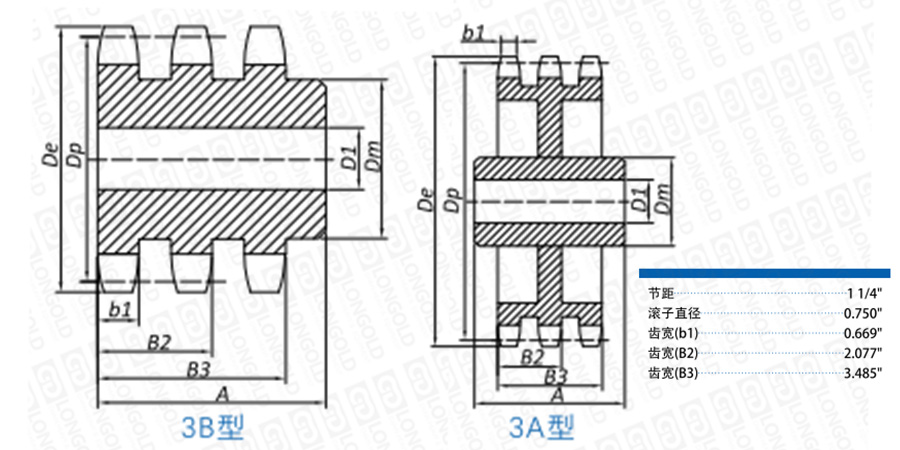

上图为100-3 工艺孔链轮的结构图。

可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。


■3B型链轮尺寸表

齿数

三排B型
链轮型号

外圆直径

节距圆直径

轴孔径D1

轮毂

参考重量

PDF图纸

DXF图纸

De

Dp

Min

Max

直径Dm

长度A

inch

inch

inch

inch

inch

inch

Lbs

11

LD100-3B12T

5.010

4.437

1

2 1/8

3 1/8

4 1/4

11.70

请咨询

请咨询

12

LD100-3B12T

5.420

4.830

1 1/8

2 1/4

3 3/8

4 1/4

13.70

13

LD100-3B13T

5.820

5.223

1 1/8

2 1/2

3 4/5

4 1/4

16.90

14

LD100-3B14T

6.230

5.617

1 1/8

2 3/4

4 1/5

4 1/4

20.20

15

LD100-3B15T

6.630

6.012

1 1/4

3 1/8

4 5/8

4 1/2

25.00

16

LD100-3B16T

7.030

6.407

1 1/4

3 1/3

5

4 1/2

29.30

17

LD100-3B17T

7.440

6.803

1 1/4

3 1/2

5 1/4

4 1/2

33.80

18

LD100-3B18T

7.840

7.198

1 1/4

3 1/2

5 1/4

4 3/4

38.60

19

LD100-3B19T

8.240

7.594

1 1/4

3 3/4

5 1/2

4 3/4

43.30

20

LD100-3B20T

8.640

7.991

1 1/4

3 3/4

5 1/2

4 3/4

47.90

21

LD100-3B21T

9.040

8.387

1 1/4

3 3/4

5 1/2

4 3/4

52.30

22

LD100-3B22T

9.440

8.783

1 1/4

3 3/4

5 1/2

4 3/4

57.50

23

LD100-3B23T

9.840

9.180

1 1/4

3 3/4

5 1/2

4 3/4

62.50

24

LD100-3B24T

10.250

9.577

1 1/4

3 3/4

5 3/4

4 3/4

69.00

25

LD100-3B25T

10.650

9.973

1 1/4

3 3/4

5 3/4

4 3/4

73.00

26

LD100-3B26T

11.050

10.370

1 1/2

3 4/5

5 3/4

4 3/4

79.00

30

LD100-3B30T

12.640

11.958

1 1/2

3 4/5

5 3/4

4 3/4

103.00


■3C型链轮尺寸表

齿数

三排C型
链轮型号

外圆直径

节距圆直径

轴孔径D1

轮毂

参考重量

PDF图纸

DXF图纸

De

Dp

Min

Max

直径Dm

长度A

inch

inch

inch

inch

inch

inch

Lbs

35

LD100-3C35T

14.640

13.945

1 1/2

4

6

5

108.00

请咨询

请咨询

45

LD100-3C45T

18.630

17.919

1 1/2

4

6

5

143.00

60

LD100-3C60T

24.600

23.884

1 1/2

5 3/8

7 1/2

5

217.00

70

LD100-3C70T

28.580

27.861

1 1/2

5 3/8

7 1/2

5

262.00

80

LD100-3C80T

32.570

31.839

1 1/2

5 3/8

7 1/2

5

313.00


型号表示例


LD100
 -
 3B 30T Q
（1）
（2）
 （3）
 （4）


（1）链号

（2）链轮类型

（3）链轮齿数

（4）Q：齿端硬化规格


链轮的类型


类型

1A型

1B 型

1C 型

2A型

2B型

2C型

3A型

3B型

3C型

SD型

说明

单排
片式

单排
单侧轮毂

单排
双侧轮毂

双排
片式

双排
单侧轮毂

双排
双侧轮毂

三排
片式

三排
单侧轮毂

三排
双侧轮毂

双排
双向驱动

图示




×
