35-3 工艺孔链轮

工艺孔链轮分为主动轮和从动轮，与普通链轮相比，工艺孔链轮上设有特定的工艺孔，这些工艺孔可以用于多种目的，例如减轻链轮重量、便于安装和拆卸、方便加工制造等。三排工艺孔链轮有三排齿与链条啮合，三排链轮的承载能力比双排链轮更强，能够承受更大的扭矩和负载。35-3链轮，配用LD35-3三排链条，可根据客户需求追加工轴孔部。

应用领域

汽车生产

机械工程

食品行业

包装行业

物流运输业

造纸行业

印刷行业

产品手册索取



产品特点

采用优质碳素结构钢进行冲压成型。

表面进行了喷吵、电镀处理。

采用先进的铣齿加工工艺，使齿形更精确,有两排齿与链条啮合，三排链轮的承载能力比双排链轮更强，能够承受更大的扭矩和负载。

链轮整体进行了调质热处理，极大地提高了其综合机械性能，使链轮的耐磨性显著提高。

工艺孔链轮上设有特定的工艺孔，这些工艺孔可以用于多种目的，例如减轻链轮重量、便于安装和拆卸、方便加工制造等。

进行了表面处理，耐磨性提高，不轻易磨损。

可以适应不同的转动速度和负载要求，提高工作效率和泛用性。

正确选用链轮型号。

检查安装传动链轮的位置状态是否良好，否则须检修或更换相关件。

按正确方法将主、从动链轮安装到位，且锁紧紧固件使其达到规定力矩要求。

装上链条并调整好松紧度后，检查链条与链轮配合是否顺畅、共面，且与链罩无干涉。

从动链轮应有张紧装置。

链轮和链条最好同时更换，若只更换其中之一，会加剧双方的磨损。

由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。

要定期地清洁及润滑传动链条、传动链轮，以提高其使用寿命。

镀锌：镀锌是以提高金属的防锈性能为目的的表面处理工艺。随着钴酸盐纯化处理的进步，外观性能也有了很大的提高。

化学镀镍：化学镀镍的耐腐蚀性能、耐磨损性能提高，镀镍过程中不通电、无电解。适合使用在形状复杂、尺寸精度要求高的产品上。

发黑处理（表面氧化）：即碱性发黑处理，将金属置于碱性处理液中加热，金属本身起化学作用，在其表面形成黑色皮膜，皮膜具有防锈效果。

磷化处理：即磷酸盐处理。将金属浸入加温后的磷酸盐溶液中进行化学处理，使金属表面形成磷酸盐保护膜。

技术参数

点击图片放大

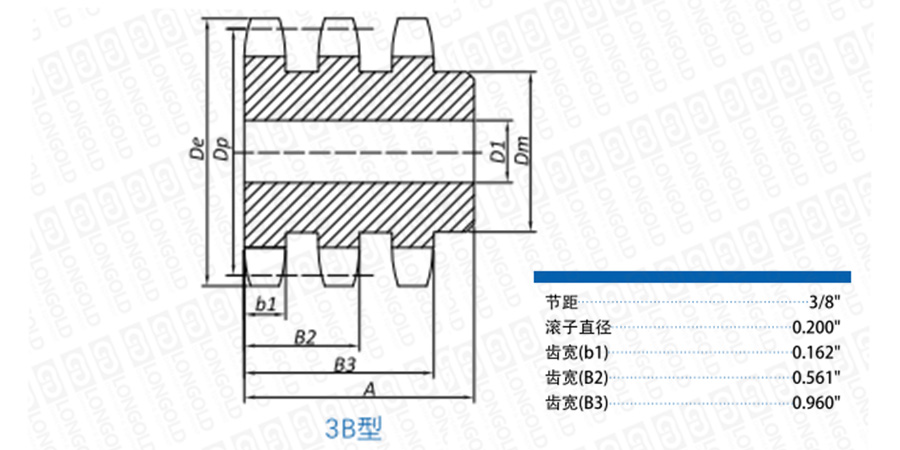

■链轮本体结构详见如上图

上图为35-3 工艺孔链轮的结构图。

可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。


■3B型链轮尺寸表

齿数

三排B型
链轮型号

外圆直径

节距圆直径

轴孔径D1

轮毂

参考
重量

PDF图纸

DXF图纸

De

Dp

Min

Max.

直径Dm

长度A

inch

inch

inch

inch

inch

inch

lbs

13

LD35-3B13TQ

1.750

39.801

1/2

2/3

1 1/9

1 3/4

0.50

请咨询

请咨询

14

LD35-3B14TQ

1.870

42.805

1/2

7/8

1 1/4

1 3/4

0.62

15

LD35-3B15TQ

1.990

45.813

1/2

8/9

1 2/5

1 3/4

0.78

16

LD35-3B16TQ

2.110

48.824

1/2

8/9

1 4/9

1 3/4

0.82

17

LD35-3B17TQ

2.230

51.837

1/2

1 1/9

1 3/5

1 3/4

1.04

18

LD35-3B18TQ

2.350

54.852

1/2

1 1/5

1 5/7

1 3/4

1.22

19

LD35-3B19TQ

2.470

57.869

1/2

1 1/3

1 7/8

1 3/4

1.40

20

LD35-3B20TQ

2.590

60.888

3/4

1 1/3

1 8/9

1 7/8

1.50

21

LD35-3B21TQ

2.710

63.908

3/4

1 3/8

2 1/9

1 7/8

1.72

22

LD35-3B22TQ

2.830

66.929

3/4

1 4/9

2 1/5

1 7/8

1.96

23

LD35-3B23TQ

2.950

69.951

3/4

1 1/2

2 1/4

1 7/8

2.12

24

LD35-3B24TQ

3.070

72.974

3/4

1 1/2

2 1/4

1 7/8

2.26

25

LD35-3B25TQ

3.190

75.997

3/4

1 1/2

2 1/4

1 7/8

2.42

26

LD35-3B26TQ

3.310

79.022

3/4

1 1/2

2 1/2

1 7/8

2.78

30

LD35-3B30T

3.790

91.124

3/4

1 3/4

2 1/2

1 7/8

3.42

36

LD35-3B36T

4.510

109.287

3/4

1 3/4

2 1/2

1 7/8

4.52

42

LD35-3B42T

5.230

127.459

3/4

1 3/4

2 1/2

1 7/8

5.88

48

LD35-3B48T

5.950

145.635

3/4

1 3/4

2 1/2

1 7/8

7.42

52

LD35-3B52T

6.430

157.755

3/4

1 3/4

2 1/2

1 7/8

8.52

60

LD35-3B60T

7.380

181.997

3/4

1 3/4

2 1/2

1 7/8

11.22

68

LD35-3B68T

8.340

206.243

3/4

2 3/8

3 1/2

1 7/8

15.38

72

LD35-3B72T

8.810

218.366

3/4

2 3/8

3 1/2

1 7/8

17.34

76

LD35-3B76T

9.290

230.490

3/4

2 3/8

3 1/2

1 7/8

18.90

84

LD35-3B84T

10.250

254.739

3/4

2 3/8

3 1/2

1 7/8

22.82

95

LD35-3B95T

11.560

288.083

1

2 1/2

3 3/4

2 1/8

29.32

96

LD35-3B96T

11.680

291.115

1

2 1/2

3 3/4

2 1/8

30.06

102

LD35-3B102T

12.400

309.303

1

2 1/2

3 3/4

2 1/8

33.36

注：*表示轮毂上有浅键槽，规格后带Q的表示此链轮已做齿部硬化处理。


型号表示例


LD35
 -
 3B 36T Q
（1）
（2）
 （3）
 （4）


（1）链号

（2）链轮类型

（3）链轮齿数

（4）Q：齿端硬化规格


链轮的类型


类型

1A型

1B 型

1C 型

2A型

2B型

2C型

3A型

3B型

3C型

SD型

说明

单排
片式

单排
单侧轮毂

单排
双侧轮毂

双排
片式

双排
单侧轮毂

双排
双侧轮毂

三排
片式

三排
单侧轮毂

三排
双侧轮毂

双排
双向驱动

图示




×
