40-3 工艺孔链轮

工艺孔链轮分为主动轮和从动轮，与普通链轮相比，工艺孔链轮上设有特定的工艺孔，这些工艺孔可以用于多种目的，例如减轻链轮重量、便于安装和拆卸、方便加工制造等。三排工艺孔链轮有三排齿与链条啮合，三排链轮的承载能力比双排链轮更强，能够承受更大的扭矩和负载。40-3链轮，配用LD40-3三排链条，可根据客户需求追加工轴孔部。

应用领域

汽车生产

机械工程

食品行业

包装行业

物流运输业

造纸行业

印刷行业

产品手册索取



产品特点

采用优质碳素结构钢进行冲压成型。

表面进行了喷吵、电镀处理。

采用先进的铣齿加工工艺，使齿形更精确,有两排齿与链条啮合，三排链轮的承载能力比双排链轮更强，能够承受更大的扭矩和负载。

链轮整体进行了调质热处理，极大地提高了其综合机械性能，使链轮的耐磨性显著提高。

工艺孔链轮上设有特定的工艺孔，这些工艺孔可以用于多种目的，例如减轻链轮重量、便于安装和拆卸、方便加工制造等。

进行了表面处理，耐磨性提高，不轻易磨损。

可以适应不同的转动速度和负载要求，提高工作效率和泛用性。

正确选用链轮型号。

检查安装传动链轮的位置状态是否良好，否则须检修或更换相关件。

按正确方法将主、从动链轮安装到位，且锁紧紧固件使其达到规定力矩要求。

装上链条并调整好松紧度后，检查链条与链轮配合是否顺畅、共面，且与链罩无干涉。

从动链轮应有张紧装置。

链轮和链条最好同时更换，若只更换其中之一，会加剧双方的磨损。

由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。

要定期地清洁及润滑传动链条、传动链轮，以提高其使用寿命。

镀锌：镀锌是以提高金属的防锈性能为目的的表面处理工艺。随着钴酸盐纯化处理的进步，外观性能也有了很大的提高。

化学镀镍：化学镀镍的耐腐蚀性能、耐磨损性能提高，镀镍过程中不通电、无电解。适合使用在形状复杂、尺寸精度要求高的产品上。

发黑处理（表面氧化）：即碱性发黑处理，将金属置于碱性处理液中加热，金属本身起化学作用，在其表面形成黑色皮膜，皮膜具有防锈效果。

磷化处理：即磷酸盐处理。将金属浸入加温后的磷酸盐溶液中进行化学处理，使金属表面形成磷酸盐保护膜。

技术参数

点击图片放大


■链轮本体结构详见如上图

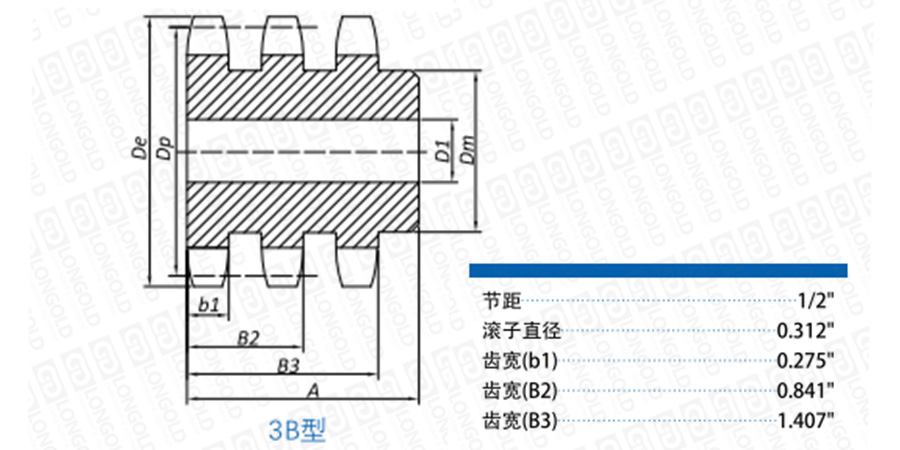

上图为40-3 工艺孔链轮的结构图。

可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。


■3B型链轮尺寸表

齿数

链轮型号

外圆直径

节距圆直径

轴孔径D1

轮毂

参考
重量

PDF图纸

DXF图纸

De

Dp

Min

Max.

直径Dm

长度A

inch

inch

inch

inch

inch

inch

lbs

11

LD40-3B11T

2.000

1.775

1/2

3/4

*1 7/16

2 1/8

0.80

请咨询

请咨询

12

LD40-3B12T

2.170

1.932

1/2

8/9

*1 9/16

2 1/8

1.10

13

LD40-3B13T

2.330

2.089

1/2

1

1 1/2

2 1/8

1.24

14

LD40-3B14T

2.490

2.247

1/2

1 1/8

1 2/3

2 1/8

1.50

15

LD40-3B15T

2.650

2.405

1/2

1 1/4

1 4/5

2 1/8

1.76

16

LD40-3B16T

2.810

2.563

5/8

1 3/8

2

2 1/8

2.04

17

LD40-3B17T

2.980

2.721

5/8

1 4/9

2 1/8

2 1/8

2.34

18

LD40-3B18T

3.140

2.879

5/8

1 1/2

2 1/3

2 1/8

2.72

19

LD40-3B19T

3.300

3.038

5/8

1 3/4

2 1/2

2 1/8

3.10

20

LD40-3B20T

3.460

3.196

5/8

1 7/8

2 5/8

2 1/4

3.72

21

LD40-3B21T

3.620

3.355

5/8

1 7/8

2 3/4

2 1/4

4.06

22

LD40-3B22T

3.780

3.513

5/8

1 7/8

2 7/8

2 1/4

4.52

23

LD40-3B23T

3.940

3.672

5/8

2

3

2 1/4

4.96

24

LD40-3B24T

4.100

3.831

5/8

2 1/4

3 1/4

2 1/4

5.64

25

LD40-3B25T

4.260

3.989

5/8

2 1/4

3 1/4

2 1/4

6.02

26

LD40-3B26T

4.420

4.148

5/8

2 1/4

3 1/4

2 1/4

6.36

30

LD40-3B30T

5.060

4.783

7/8

2 1/4

3 1/4

2 1/4

7.84

35

LD40-3B35T

5.860

5.578

7/8

2 1/4

3 1/4

2 1/4

10.30

36

LD40-3B36T

6.020

5.737

8/9

2 1/2

3 3/4

2 3/8

11.72

42

LD40-3B42T

6.970

6.691

8/9

2 1/2

3 3/4

2 3/8

15.36

48

LD40-3B48T

7.930

7.645

8/9

2 1/2

3 3/4

2 3/8

19.36

52

LD40-3B52T

8.570

8.281

8/9

2 1/2

3 3/4

2 3/8

22.44

60

LD40-3B60T

9.840

9.554

8/9

2 1/2

3 3/4

2 3/8

30.02

68

LD40-3B68T

11.120

10.826

1 1/5

2 3/4

4

2 5/8

38.44

72

LD40-3B72T

11.750

11.463

1 1/5

2 3/4

4

2 5/8

42.46

76

LD40-3B76T

12.390

12.099

1 1/5

2 3/4

4

2 5/8

46.90

84

LD40-3B84T

13.660

13.372

1 1/5

2 3/4

4 1/4

2 3/4

57.30

95

LD40-3B95T

15.410

15.122

1 1/5

2 3/4

4 1/4

2 3/4

62.18

102

LD40-3B102T

16.530

16.236

1 1/5

2 3/4

4 1/4

2 3/4

68.40

注：*表示轮毂上有浅键槽。


型号表示例


LD40
 -
 3B 25T Q
（1）
（2）
 （3）
 （4）


（1）链号

（2）链轮类型

（3）链轮齿数

（4）Q：齿端硬化规格


链轮的类型


类型

1A型

1B 型

1C 型

2A型

2B型

2C型

3A型

3B型

3C型

SD型

说明

单排
片式

单排
单侧轮毂

单排
双侧轮毂

双排
片式

双排
单侧轮毂

双排
双侧轮毂

三排
片式

三排
单侧轮毂

三排
双侧轮毂

双排
双向驱动

图示




×
