80-3 工艺孔链轮

工艺孔链轮分为主动轮和从动轮，与普通链轮相比，工艺孔链轮上设有特定的工艺孔，这些工艺孔可以用于多种目的，例如减轻链轮重量、便于安装和拆卸、方便加工制造等。三排工艺孔链轮有三排齿与链条啮合，三排链轮的承载能力比双排链轮更强，能够承受更大的扭矩和负载。80-3链轮，配用LD80-3三排链条，可根据客户需求追加工轴孔部。

应用领域

汽车生产

机械工程

食品行业

包装行业

物流运输业

造纸行业

印刷行业

产品手册索取



产品特点

采用优质碳素结构钢进行冲压成型。

表面进行了喷吵、电镀处理。

采用先进的铣齿加工工艺，使齿形更精确,有两排齿与链条啮合，三排链轮的承载能力比双排链轮更强，能够承受更大的扭矩和负载。

链轮整体进行了调质热处理，极大地提高了其综合机械性能，使链轮的耐磨性显著提高。

工艺孔链轮上设有特定的工艺孔，这些工艺孔可以用于多种目的，例如减轻链轮重量、便于安装和拆卸、方便加工制造等。

进行了表面处理，耐磨性提高，不轻易磨损。

可以适应不同的转动速度和负载要求，提高工作效率和泛用性。

正确选用链轮型号。

检查安装传动链轮的位置状态是否良好，否则须检修或更换相关件。

按正确方法将主、从动链轮安装到位，且锁紧紧固件使其达到规定力矩要求。

装上链条并调整好松紧度后，检查链条与链轮配合是否顺畅、共面，且与链罩无干涉。

从动链轮应有张紧装置。

链轮和链条最好同时更换，若只更换其中之一，会加剧双方的磨损。

由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。

要定期地清洁及润滑传动链条、传动链轮，以提高其使用寿命。

镀锌：镀锌是以提高金属的防锈性能为目的的表面处理工艺。随着钴酸盐纯化处理的进步，外观性能也有了很大的提高。

化学镀镍：化学镀镍的耐腐蚀性能、耐磨损性能提高，镀镍过程中不通电、无电解。适合使用在形状复杂、尺寸精度要求高的产品上。

发黑处理（表面氧化）：即碱性发黑处理，将金属置于碱性处理液中加热，金属本身起化学作用，在其表面形成黑色皮膜，皮膜具有防锈效果。

磷化处理：即磷酸盐处理。将金属浸入加温后的磷酸盐溶液中进行化学处理，使金属表面形成磷酸盐保护膜。

技术参数

点击图片放大

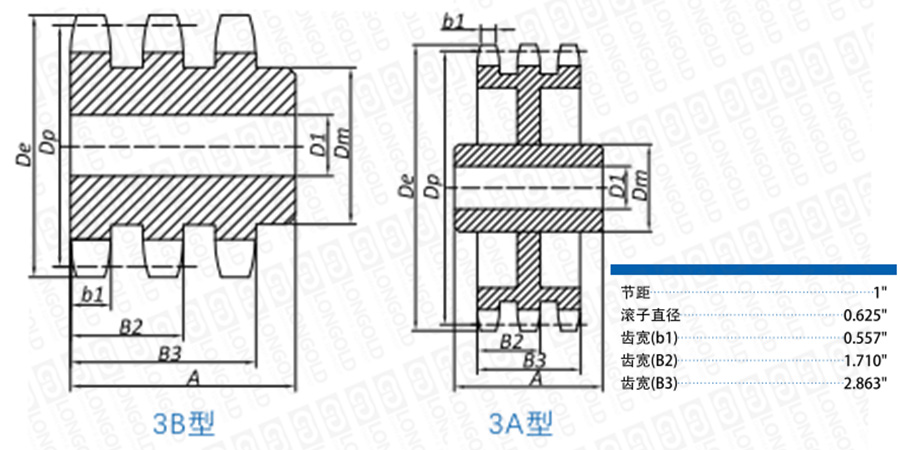

■链轮本体结构详见如上图

上图为80-3 工艺孔链轮的结构图。

可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。


■3B型链轮尺寸表

齿数

三排B型
链轮型号

外圆直径

节距圆直径

轴孔径D1

轮毂

参考
重量

PDF图纸

DXF图纸

De

Dp

Min

Max.

直径Dm

长度A

inch

inch

inch

inch

inch

inch

lbs

11

LD80-3B11TQ

4.010

3.549

1

1 3/4

2 1/2

3 5/8

5.90

请咨询

请咨询

12

LD80-3B12TQ

4.330

3.864

1

1 7/8

2 5/6

3 5/8

7.50

13

LD80-3B13TQ

4.660

4.179

1

2 1/4

3 1/6

3 5/8

9.20

14

LD80-3B14TQ

4.980

4.494

1

2 3/8

3 4/9

3 5/8

11.00

15

LD80-3B15TQ

5.300

4.810

1

2 1/2

3 4/5

3 5/8

13.10

16

LD80-3B16TQ

5.630

5.126

1

2 3/4

4

3 7/8

15.80

17

LD80-3B17TQ

5.950

5.442

1

3

4 3/7

3 7/8

18.60

18

LD80-3B18TQ

6.270

5.759

1

3 1/4

4 3/4

3 7/8

21.20

19

LD80-3B19TQ

6.590

6.076

1

3 1/3

5

3 7/8

23.70

20

LD80-3B20TQ

6.910

6.392

1

3 1/3

5

3 7/8

26.00

21

LD80-3B21TQ

7.240

6.710

1

3 1/3

5

3 7/8

28.40

22

LD80-3B22TQ

7.560

7.027

1

3 1/3

5

3 7/8

31.00

23

LD80-3B23TQ

7.880

7.344

1

3 1/3

5

3 7/8

33.60

24

LD80-3B24TQ

8.200

7.661

1

3 1/2

5 1/4

3 7/8

37.10

25

LD80-3B25TQ

8.520

7.979

1

3 1/2

5 1/4

3 7/8

40.10

26

LD80-3B26T

8.840

8.296

1

3 1/2

5 1/4

3 7/8

42.90

30

LD80-3B30T

10.110

9.567

1 1/4

3 3/4

5 3/4

4 1/4

54.50

35

LD80-3B35T

11.710

11.156

1 1/4

3 3/4

5 3/4

4 1/4

79.50

36

LD80-3B36T

12.030

11.474

1 1/4

3 3/4

5 3/4

4 1/4

83.90

注：*表示轮毂上有浅键槽，规格后带Q的表示此链轮已做齿部硬化处理。


■3C型链轮尺寸表

齿数

三排C型
链轮型号

外圆直径

节距圆直径

轴孔径D1

轮毂

参考重量

PDF图纸

DXF图纸

De

Dp

Min

Max

直径Dm

长度A

inch

inch

inch

inch

inch

inch

Lbs

42

LD80-3C42T

13.940

13.381

1 1/4

3 4/5

6

4 1/2

84.90

请咨询

请咨询

45

LD80-3C45T

14.900

14.336

1 1/4

3 4/5

6

4 1/2

92.40

52

LD80-3C52T

17.130

16.562

1 1/2

3 4/5

6

4 1/2

107.00

60

LD80-3C60T

19.680

19.107

1 1/2

4 1/4

6 1/4

4 3/4

128.00

68

LD80-3C68T

22.230

21.653

1 1/2

4 1/4

6 1/4

4 3/4

140.00

76

LD80-3C76T

24.780

24.198

1 1/2

4 1/4

6 1/4

4 3/4

165.00

95

LD80-3C95T

30.830

30.245

1 1/2

4 1/2

6 3/4

5

240.00


型号表示例


LD80
 -
 3B 35T Q
（1）
（2）
 （3）
 （4）


（1）链号

（2）链轮类型

（3）链轮齿数

（4）Q：齿端硬化规格


链轮的类型


类型

1A型

1B 型

1C 型

2A型

2B型

2C型

3A型

3B型

3C型

SD型

说明

单排
片式

单排
单侧轮毂

单排
双侧轮毂

双排
片式

双排
单侧轮毂

双排
双侧轮毂

三排
片式

三排
单侧轮毂

三排
双侧轮毂

双排
双向驱动

图示




×
