100-1 锥孔链轮

美标锥孔链轮是符合美国标准的链轮，其特点是具有锥形孔，通常用于与锥形轴配合使用。链轮的尺寸和规格多样，链轮的齿数可以根据传动比的要求来确定，材料通常为碳钢或不锈钢，表面处理可能包括发黑、镀锌或镀镍，以提高耐磨性和耐腐蚀性。100-1锥孔链轮，配用LD100-1单排链条。

应用领域

汽车生产

机械工程

食品行业

包装行业

物流运输业

造纸行业

印刷行业

产品手册索取



产品特点

材料通常为碳钢或不锈钢，具有较高的机械强度。

表面处理可能包括发黑、镀锌或镀镍，以提高耐磨性和耐腐蚀性。

采用先进的铣齿加工工艺，使齿形更精确。

链轮整体进行了调质热处理，极大地提高了其综合机械性能，使链轮的耐磨性显著提高。

齿部硬化：需要提高齿端强度和磨损寿命的场合，推荐使用齿端硬化链轮。各个尺寸小齿数的机械用碳素钢轮毂切削规格，齿端部均实施硬化处理。

齿部无硬化：齿端不实施硬化处理。链轮大齿数范围的齿端均为无硬化规格。

正确选用链轮型号。

检查安装传动链轮的位置状态是否良好，否则须检修或更换相关件。

按正确方法将主、从动链轮安装到位，且锁紧紧固件使其达到规定力矩要求。

装上链条并调整好松紧度后，检查链条与链轮配合是否顺畅、共面，且与链罩无干涉。

从动链轮应有张紧装置。

链轮和链条最好同时更换，若只更换其中之一，会加剧双方的磨损。

由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。

要定期地清洁及润滑传动链条、传动链轮，以提高其使用寿命。

镀锌：镀锌是以提高金属的防锈性能为目的的表面处理工艺。随着钴酸盐纯化处理的进步，外观性能也有了很大的提高。

化学镀镍：化学镀镍的耐腐蚀性能、耐磨损性能提高，镀镍过程中不通电、无电解。适合使用在形状复杂、尺寸精度要求高的产品上。

发黑处理（表面氧化）：即碱性发黑处理，将金属置于碱性处理液中加热，金属本身起化学作用，在其表面形成黑色皮膜，皮膜具有防锈效果。

磷化处理：即磷酸盐处理。将金属浸入加温后的磷酸盐溶液中进行化学处理，使金属表面形成磷酸盐保护膜。

技术参数

点击图片放大

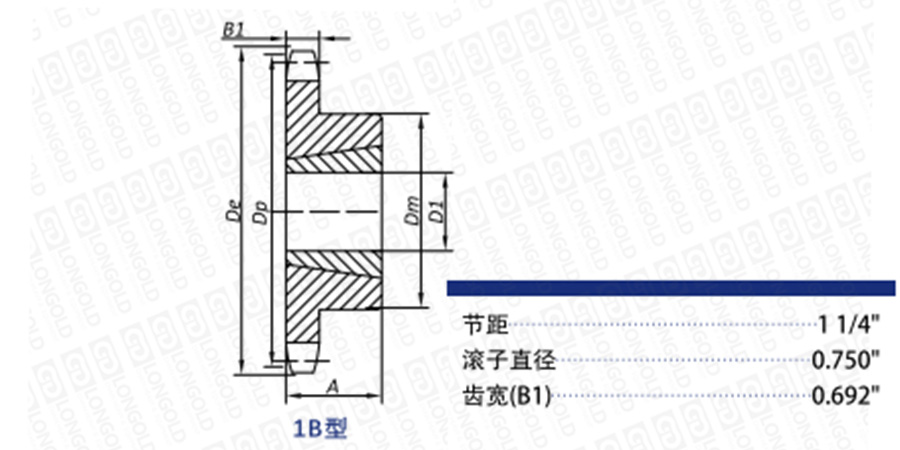

■链轮本体结构详见如上图

上图为100-1 锥孔链轮的结构图。

可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。


■链轮尺寸表

齿数

链轮型号

锥套型号

外圆直径

节距圆直径

最大孔径

轮毂

参考重量

PDF图纸

DXF图纸

De

Dp

D1

长度A

直径Dm

链轮

锥套

inch

inch

inch

inch

inch

Lbs

Lbs

11

LD100-1B11T-TB

1615

5.007

4.437

1 5/8

1 1/2

3

2.70

1.20

请咨询

请咨询

12

LD100-1B12T-TB

1615

5.415

4.830

1 5/8

1 1/2

3 1/4

3.50

1.20

13

LD100-1B13T-TB

2012

5.821

5.223

2

1 1/4

3  9/16

3.60

1.70

14

LD100-1B14T-TB

2012

6.227

5.617

2

1 1/4

3  9/16

3.90

1.70

15

LD100-1B15T-TB

2517

6.631

6.012

2 1/2

1 3/4

4 1/4

5.00

3.50

16

LD100-1B16T-TB

2517

7.034

6.407

2 1/2

1 3/4

4 1/2

6.40

3.50

17

LD100-1B17T-TB

2517

7.437

6.803

2 1/2

1 3/4

4 1/2

7.10

3.50

18

LD100-1B18T-TB

2517

7.839

7.198

2 1/2

1 3/4

4 1/2

7.80

3.50

19

LD100-1B19T-TB

2517

8.240

7.594

2 1/2

1 3/4

4 1/2

8.70

3.50

20

LD100-1B20T-TB

2517

8.642

7.991

2 1/2

1 3/4

4 1/2

9.60

3.50

21

LD100-1B21T-TB

2517

9.043

8.387

2 1/2

1 3/4

4 1/2

10.60

3.50

22

LD100-1B22T-TB

2517

9.444

8.783

2 1/2

1 3/4

4 1/2

11.00

3.50

24

LD100-1B24T-TB

2517

10.245

9.577

2 1/2

1 3/4

4 1/2

13.00

3.50

26

LD100-1B26T-TB

2517

11.045

10.370

2 1/2

1 3/4

4 1/2

15.00

3.50

28

LD100-1B28T-TB

3020

11.844

11.164

3

2

5 1/4

16.50

6.50

30

LD100-1B30T-TB

3020

12.643

11.958

3

2

5 1/4

22.00

6.50

32

LD100-1B32T-TB

3020

13.442

12.753

3

2

5 1/4

23.00

6.50

35

LD100-1B35T-TB

3020

14.639

13.945

3

2

5 1/4

28.00

6.50

36

LD100-1B36T-TB

3020

15.038

14.342

3

2

5 1/4

31.00

6.50

40

LD100-1B40T-TB

3020

16.633

15.932

3

2

5 1/4

37.00

6.50

45

LD100-1B45T-TB

3020

18.626

17.919

3

2

5 1/4

46.00

6.50

48

LD100-1B48T-TB

3020

19.821

19.112

3

2

5 1/4

53.00

6.50

54

LD100-1B54T-TB

3020

22.212

21.498

3

2

5 1/4

62.00

6.50

60

LD100-1B60T-TB

3020

24.601

23.884

3

2

5 1/4

72.00

6.50


型号表示例


LD100
 -
 1B 19T Q
 -
 TB
（1）
（2）
 （3）
 （4）
（5）


（1）链号

（2）链轮类型

（3）链轮齿数

（4）Q：齿端硬化规格

（5）TB: 带锥孔


链轮的类型


类型

1A型

1B 型

1C 型

2A型

2B型

2C型

3A型

3B型

3C型

SD型

说明

单排
片式

单排
单侧轮毂

单排
双侧轮毂

双排
片式

双排
单侧轮毂

双排
双侧轮毂

三排
片式

三排
单侧轮毂

三排
双侧轮毂

双排
双向驱动

图示




×
