160-1 锥孔链轮

美标锥孔链轮是符合美国标准的链轮，其特点是具有锥形孔，通常用于与锥形轴配合使用。链轮的尺寸和规格多样，链轮的齿数可以根据传动比的要求来确定，材料通常为碳钢或不锈钢，表面处理可能包括发黑、镀锌或镀镍，以提高耐磨性和耐腐蚀性。160-1锥孔链轮，配用LD160-1单排链条。

应用领域

汽车生产

机械工程

食品行业

包装行业

物流运输业

造纸行业

印刷行业

产品手册索取



产品特点

材料通常为碳钢或不锈钢，具有较高的机械强度。

表面处理可能包括发黑、镀锌或镀镍，以提高耐磨性和耐腐蚀性。

采用先进的铣齿加工工艺，使齿形更精确。

链轮整体进行了调质热处理，极大地提高了其综合机械性能，使链轮的耐磨性显著提高。

齿部硬化：需要提高齿端强度和磨损寿命的场合，推荐使用齿端硬化链轮。各个尺寸小齿数的机械用碳素钢轮毂切削规格，齿端部均实施硬化处理。

齿部无硬化：齿端不实施硬化处理。链轮大齿数范围的齿端均为无硬化规格。

正确选用链轮型号。

检查安装传动链轮的位置状态是否良好，否则须检修或更换相关件。

按正确方法将主、从动链轮安装到位，且锁紧紧固件使其达到规定力矩要求。

装上链条并调整好松紧度后，检查链条与链轮配合是否顺畅、共面，且与链罩无干涉。

从动链轮应有张紧装置。

链轮和链条最好同时更换，若只更换其中之一，会加剧双方的磨损。

由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。

要定期地清洁及润滑传动链条、传动链轮，以提高其使用寿命。

镀锌：镀锌是以提高金属的防锈性能为目的的表面处理工艺。随着钴酸盐纯化处理的进步，外观性能也有了很大的提高。

化学镀镍：化学镀镍的耐腐蚀性能、耐磨损性能提高，镀镍过程中不通电、无电解。适合使用在形状复杂、尺寸精度要求高的产品上。

发黑处理（表面氧化）：即碱性发黑处理，将金属置于碱性处理液中加热，金属本身起化学作用，在其表面形成黑色皮膜，皮膜具有防锈效果。

磷化处理：即磷酸盐处理。将金属浸入加温后的磷酸盐溶液中进行化学处理，使金属表面形成磷酸盐保护膜。

技术参数

点击图片放大

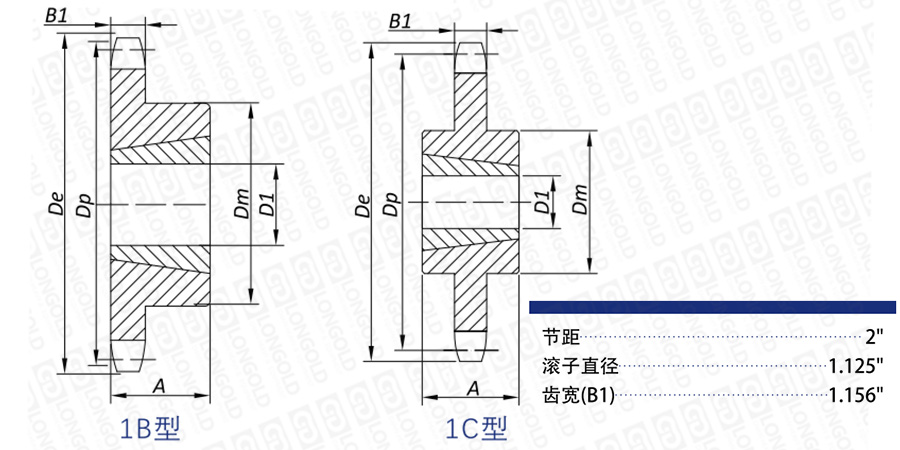

■链轮本体结构详见如上图

上图为160-1 锥孔链轮的结构图。

可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。


■单排B型链轮尺寸表

齿数

单排B型
链轮型号

锥套型号

外圆直径

节距圆直径

最大孔径

轮毂

参考重量

PDF图纸

DXF图纸

De

Dp

D1

长度A

直径Dm

链轮

锥套

inch

inch

inch

inch

inch

Lbs

Lbs

11

LD160-1B11TQ-TB

2517

8.011

7.099

2 1/2

1 3/4

4 1/4

9.00

3.50

请咨询

请咨询

12

LD160-1B12TQ-TB

3020

8.664

7.727

3

2

5 1/4

11.00

6.50

13

LD160-1B13TQ-TB

3020

9.314

8.357

3

2

5 1/4

13.00

6.50

14

LD160-1B14TQ-TB

3020

9.963

8.988

3

2

5 1/4

16.00

6.50

15

LD160-1B15TQ-TB

3535

10.609

9.620

3 1/2

3 1/2

6 1/2

25.00

14.00

16

LD160-1B16TQ-TB

3535

11.255

10.252

3 1/2

3 1/2

6 1/2

28.00

14.00

17

LD160-1B17TQ-TB

3535

11.899

10.885

3 1/2

3 1/2

6 1/2

32.00

14.00

18

LD160-1B18TQ-TB

3535

12.543

11.518

3 1/2

3 1/2

6 1/2

35.00

14.00

19

LD160-1B19TQ-TB

3535

13.185

12.151

3 1/2

3 1/2

6 1/2

39.00

14.00

21

LD160-1B21TQ-TB

3535

14.470

13.419

3 1/2

3 1/2

6 1/2

48.00

14.00

26

LD160-1B26TQ-TB

3535

17.671

16.593

3 1/2

3 1/2

6 1/2

68.00

14.00


■单排C型链轮尺寸表

齿数

单排C型
链轮型号

锥套型号

外圆直径

节距圆直径

最大孔径

轮毂

参考重量

PDF图纸

DXF图纸

De

Dp

D1

长度A

直径Dm

链轮

锥套

inch

inch

inch

inch

inch

Lbs

Lbs

35

LD160-1C35T-TB

4040

23.422

22.312

4

4

7 3/4

118.00

14.00

请咨询

请咨询

45

LD160-1C45T-TB

4040

29.802

28.671

4

4

7 3/4

186.00

22.00

60

LD160-1C60T-TB

4545

39.362

38.215

4 1/2

4 1/2

8 3/4

292.00

30.00


型号表示例


LD160
 -
 1B 18T Q
 -
 TB
（1）
（2）
 （3）
 （4）
（5）


（1）链号

（2）链轮类型

（3）链轮齿数

（4）Q：齿端硬化规格

（5）TB: 带锥孔


链轮的类型


类型

1A型

1B 型

1C 型

2A型

2B型

2C型

3A型

3B型

3C型

SD型

说明

单排
片式

单排
单侧轮毂

单排
双侧轮毂

双排
片式

双排
单侧轮毂

双排
双侧轮毂

三排
片式

三排
单侧轮毂

三排
双侧轮毂

双排
双向驱动

图示




×
