材料通常为碳钢或不锈钢,具有较高的机械强度。
表面处理可能包括发黑、镀锌或镀镍,以提高耐磨性和耐腐蚀性。
采用先进的铣齿加工工艺,使齿形更精确。
链轮整体进行了调质热处理,极大地提高了其综合机械性能,使链轮的耐磨性显著提高。
齿部硬化:需要提高齿端强度和磨损寿命的场合,推荐使用齿端硬化链轮。各个尺寸小齿数的机械用碳素钢轮毂切削规格,齿端部均实施硬化处理。
齿部无硬化:齿端不实施硬化处理。链轮大齿数范围的齿端均为无硬化规格。
正确选用链轮型号。
检查安装传动链轮的位置状态是否良好,否则须检修或更换相关件。
按正确方法将主、从动链轮安装到位,且锁紧紧固件使其达到规定力矩要求。
装上链条并调整好松紧度后,检查链条与链轮配合是否顺畅、共面,且与链罩无干涉。
从动链轮应有张紧装置。
链轮和链条最好同时更换,若只更换其中之一,会加剧双方的磨损。
由于主动链轮转速高、齿数少,在相同条件下,比从动轮磨损快些,属正常情况。
要定期地清洁及润滑传动链条、传动链轮,以提高其使用寿命。
镀锌:镀锌是以提高金属的防锈性能为目的的表面处理工艺。随着钴酸盐纯化处理的进步,外观性能也有了很大的提高。
化学镀镍:化学镀镍的耐腐蚀性能、耐磨损性能提高,镀镍过程中不通电、无电解。适合使用在形状复杂、尺寸精度要求高的产品上。
发黑处理(表面氧化):即碱性发黑处理,将金属置于碱性处理液中加热,金属本身起化学作用,在其表面形成黑色皮膜,皮膜具有防锈效果。
磷化处理:即磷酸盐处理。将金属浸入加温后的磷酸盐溶液中进行化学处理,使金属表面形成磷酸盐保护膜。
点击图片放大

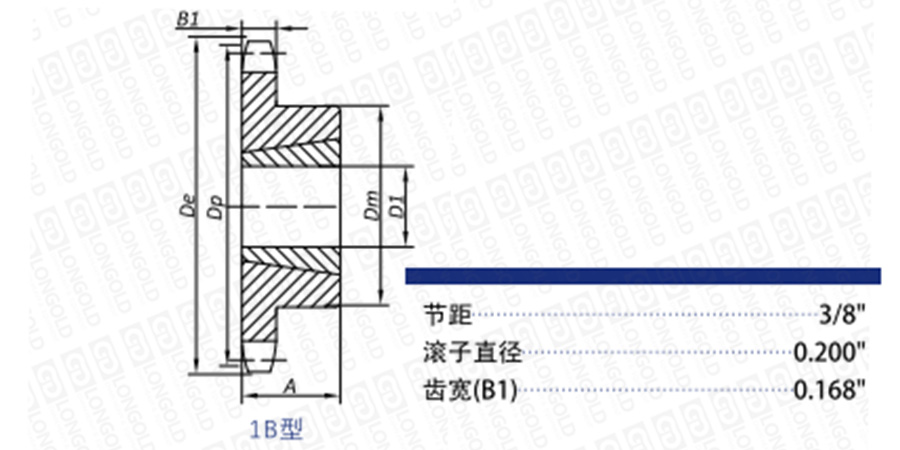

■链轮本体结构详见如上图
上图为35-1 锥孔链轮的结构图。
可根据客户的需求,定制链轮的齿数,详细请咨询隆德技术人员。
■链轮尺寸表
齿数 |
链轮型号 |
锥套型号 |
外圆直径 |
节距圆直径 |
最大孔径 |
轮毂 |
参考重量 |
PDF图纸 |
DXF图纸 |
||
De |
Dp |
D1 |
长度A |
直径Dm |
链轮 |
锥套 |
|||||
inch |
inch |
inch |
inch |
inch |
lbs |
lbs |
|||||
18 |
LD35-1B18T-TB |
1008 |
2.352 |
2.159 |
1 |
7/8 |
*1 7/8 |
0.40 |
0.30 |
||
19 |
LD35-1B19T-TB |
1008 |
2.472 |
2.278 |
1 |
7/8 |
1 4/5 |
0.50 |
0.30 |
||
20 |
LD35-1B20T-TB |
1008 |
2.593 |
2.397 |
1 |
7/8 |
1 8/9 |
0.60 |
0.30 |
||
21 |
LD35-1B21T-TB |
1008 |
2.713 |
2.516 |
1 |
7/8 |
2 1/16 |
0.70 |
0.30 |
||
22 |
LD35-1B22T-TB |
1210 |
2.883 |
2.635 |
1 1/4 |
1 |
*2 3/8 |
0.80 |
0.60 |
||
23 |
LD35-1B23T-TB |
1210 |
2.954 |
2.754 |
1 1/4 |
1 |
2 7/16 |
0.90 |
0.60 |
||
24 |
LD35-1B24T-TB |
1210 |
3.074 |
2.873 |
1 1/4 |
1 |
2 7/16 |
0.90 |
0.60 |
||
25 |
LD35-1B25T-TB |
1210 |
3.194 |
2.992 |
1 1/4 |
1 |
2 7/16 |
1.20 |
0.60 |
||
26 |
LD35-1B26T-TB |
1610 |
3.314 |
3.111 |
1 5/8 |
1 |
*2 7/8 |
1.10 |
0.90 |
||
28 |
LD35-1B28T-TB |
1610 |
3.553 |
3.349 |
1 5/8 |
1 |
2 7/8 |
1.20 |
0.90 |
||
30 |
LD35-1B30T-TB |
1610 |
3.793 |
3.588 |
1 5/8 |
1 |
3 1/8 |
1.20 |
0.90 |
||
32 |
LD35-1B32T-TB |
1610 |
4.032 |
3.826 |
1 5/8 |
1 |
3 1/4 |
1.30 |
0.90 |
||
35 |
LD35-1B35T-TB |
1610 |
4.392 |
4.183 |
1 5/8 |
1 |
3 1/4 |
1.40 |
0.90 |
||
36 |
LD35-1B36T-TB |
1610 |
4.511 |
4.303 |
1 5/8 |
1 |
3 1/4 |
1.40 |
0.90 |
||
40 |
LD35-1B40T-TB |
1610 |
4.990 |
4.786 |
1 5/8 |
1 |
3 1/4 |
1.90 |
0.90 |
||
42 |
LD35-1B42T-TB |
1610 |
5.229 |
5.018 |
1 5/8 |
1 |
3 1/4 |
2.00 |
0.90 |
||
45 |
LD35-1B45T-TB |
1610 |
5.588 |
5.376 |
1 5/8 |
1 |
3 1/4 |
2.10 |
0.90 |
||
48 |
LD35-1B48T-TB |
1610 |
5.946 |
5.734 |
1 5/8 |
1 |
3 1/4 |
2.30 |
0.90 |
||
54 |
LD35-1B54T-TB |
1610 |
6.663 |
6.449 |
1 5/8 |
1 |
3 1/4 |
2.60 |
0.90 |
||
60 |
LD35-1B60T-TB |
1610 |
7.380 |
7.165 |
1 5/8 |
1 |
3 1/4 |
3.00 |
0.90 |
||
70 |
LD35-1B70T-TB |
1610 |
8.575 |
8.358 |
1 5/8 |
1 |
3 1/4 |
3.70 |
0.90 |
||
72 |
LD35-1B72T-TB |
1610 |
8.814 |
8.597 |
1 5/8 |
1 |
3 1/4 |
3.90 |
0.90 |
||
80 |
LD35-1B80T-TB |
1610 |
9.770 |
9.552 |
1 5/8 |
1 |
3 1/4 |
4.50 |
0.90 |
||
84 |
LD35-1B84T-TB |
1610 |
10.247 |
10.029 |
1 5/8 |
1 |
3 1/4 |
4.90 |
0.90 |
||
96 |
LD35-1B96T-TB |
1610 |
11.680 |
11.461 |
1 5/8 |
1 |
3 1/4 |
6.00 |
0.90 |
||
112 |
LD35-1B112T-TB |
1610 |
13.590 |
13.371 |
1 5/8 |
1 |
3 1/4 |
7.80 |
0.90 |
LD35 |
- |
1B | 18T |
Q |
- |
TB |
(1) |
|
(2) |
(3) |
(4) |
|
(5) |
(1)链号
(2)链轮类型
(3)链轮齿数
(4)Q:齿端硬化规格
(5)TB: 带锥孔
类型 |
1A型 |
1B 型 |
1C 型 |
2A型 |
2B型 |
2C型 |
3A型 |
3B型 |
3C型 |
SD型 |
说明 |
单排 |
单排 |
单排 |
双排 |
双排 |
双排 |
三排 |
三排 |
三排 |
双排 |
图示 |
|
|
|
|
|
|
|
|
|
|
