60-2 锥孔链轮

美标锥孔链轮是符合美国标准的链轮，其特点是具有锥形孔，通常用于与锥形轴配合使用。链轮的尺寸和规格多样，链轮的齿数可以根据传动比的要求来确定，材料通常为碳钢或不锈钢，表面处理可能包括发黑、镀锌或镀镍，以提高耐磨性和耐腐蚀性。60-2锥孔链轮，配用LD60-2双排链条。

应用领域

汽车生产

机械工程

食品行业

包装行业

物流运输业

造纸行业

印刷行业

产品手册索取



产品特点

材料通常为碳钢或不锈钢，具有较高的机械强度。

表面处理可能包括发黑、镀锌或镀镍，以提高耐磨性和耐腐蚀性。

采用先进的铣齿加工工艺，使齿形更精确。

链轮整体进行了调质热处理，极大地提高了其综合机械性能，使链轮的耐磨性显著提高。

齿部硬化：需要提高齿端强度和磨损寿命的场合，推荐使用齿端硬化链轮。各个尺寸小齿数的机械用碳素钢轮毂切削规格，齿端部均实施硬化处理。

齿部无硬化：齿端不实施硬化处理。链轮大齿数范围的齿端均为无硬化规格。

正确选用链轮型号。

检查安装传动链轮的位置状态是否良好，否则须检修或更换相关件。

按正确方法将主、从动链轮安装到位，且锁紧紧固件使其达到规定力矩要求。

装上链条并调整好松紧度后，检查链条与链轮配合是否顺畅、共面，且与链罩无干涉。

从动链轮应有张紧装置。

链轮和链条最好同时更换，若只更换其中之一，会加剧双方的磨损。

由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。

要定期地清洁及润滑传动链条、传动链轮，以提高其使用寿命。

镀锌：镀锌是以提高金属的防锈性能为目的的表面处理工艺。随着钴酸盐纯化处理的进步，外观性能也有了很大的提高。

化学镀镍：化学镀镍的耐腐蚀性能、耐磨损性能提高，镀镍过程中不通电、无电解。适合使用在形状复杂、尺寸精度要求高的产品上。

发黑处理（表面氧化）：即碱性发黑处理，将金属置于碱性处理液中加热，金属本身起化学作用，在其表面形成黑色皮膜，皮膜具有防锈效果。

磷化处理：即磷酸盐处理。将金属浸入加温后的磷酸盐溶液中进行化学处理，使金属表面形成磷酸盐保护膜。

技术参数

点击图片放大

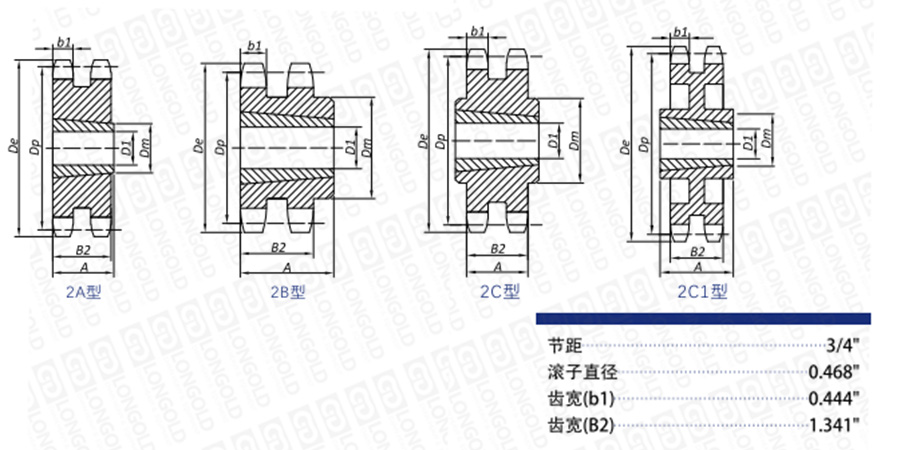

■链轮本体结构详见如上图

上图为60-2 锥孔链轮的结构图。

可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。


■双排A型链轮尺寸表

齿数

双排A型
链轮型号

锥套型号

外圆直径

节距圆直径

最大孔径

轮毂

参考重量

PDF图纸

DXF图纸

De

Dp

D1

长度A

直径Dm

链轮

锥套

inch

inch

inch

inch

inch

Lbs

Lbs

18

LD60-2A18TQ-TB

2012

4.704

4.319

2

1 1/4

-

3.00

2.40

请咨询

请咨询

19

LD60-2A19TQ-TB

2012

4.845

4.557

2

1 1/4

-

3.50

2.90


■双排B型链轮尺寸表

齿数

双排B型
链轮型号

锥套型号

外圆直径

节距圆直径

最大孔径

轮毂

参考重量

PDF图纸

DXF图纸

De

Dp

D1

长度A

直径Dm

链轮

锥套

inch

inch

inch

inch

inch

Lbs

Lbs

13

LD60-2B13TQ-TB

1215

3.493

3.134

1 1/4

1 1/2

2 1/4

1.20

1.60

请咨询

请咨询

14

LD60-2B14TQ-TB

1215

3.736

3.371

1 1/4

1 1/2

2 1/2

1.60

1.70

15

LD60-2B15TQ-TB

1615

3.979

3.607

1 5/8

1 1/2

2 4/5

1.30

1.80

16

LD60-2B16TQ-TB

1615

4.221

3.844

1 5/8

1 1/2

3

2.20

2.30

17

LD60-2B17TQ-TB

1615

4.462

4.082

1 5/8

1 1/2

3 1/4

2.50

2.80

20

LD60-2B20TQ-TB

2517

5.185

4.794

2 1/2

1 3/4

4

4.00

2.90

21

LD60-2B21TQ-TB

2517

5.426

5.320

2 1/2

1 3/4

4  3/16

5.00

3.80

25

LD60-2B25TQ-TB

2517

6.387

4.984

2 1/2

1 3/4

5  5/32

7.50

7.40

30

LD60-2B30T-TB

2517

7.586

7.175

2 1/2

1 3/4

6 1/3

13.50

13.30


■双排C型链轮尺寸表

齿数

双排C型
链轮型号

锥套型号

外圆直径

节距圆直径

最大孔径

轮毂

参考重量

PDF图纸

DXF图纸

De

Dp

D1

长度A

直径Dm

链轮

锥套

inch

inch

inch

inch

inch

Lbs

Lbs

36

LD60-2C36T-TB

2517

9.022

8.605

2 1/2

1 3/4

4 1/4

17.50

17.40

请咨询

请咨询

42

LD60-2C42T-TB

2517

10.458

10.036

2 1/2

1 3/4

4 1/4

25.50

25.00

45

LD60-2C45T-TB

2517

11.176

10.752

2 1/2

1 3/4

4 1/4

29.50

29.30

52

LD60-2C52T-TB

2517

12.849

12.422

2 1/2

1 3/4

4 1/4

41.00

40.30


■双排C1型链轮尺寸表

齿数

双排C1型
链轮型号

锥套型号

外圆直径

节距圆直径

最大孔径

轮毂

参考重量

PDF图纸

DXF图纸

De

Dp

D1

长度A

直径Dm

链轮

锥套

inch

inch

inch

inch

inch

Lbs

Lbs

60

LD60-2C1-60T-TB

2517

14.761

14.330

2 1/2

1 3/4

4 1/4

32.50

33.50

请咨询

请咨询

68

LD60-2C1-68T-TB

2517

16.672

16.240

2 1/2

1 3/4

4 1/2

36.50

43.20

76

LD60-2C1-76T-TB

3020

18.583

18.149

3

2

5 1/4

42.50

47.80

95

LD60-2C1-95T-TB

3020

23.121

22.684

3

2

5 1/4

48.50

69.80


型号表示例


LD60
 -
 2B 20T Q
 -
 TB
（1）
（2）
 （3）
 （4）
（5）


（1）链号

（2）链轮类型

（3）链轮齿数

（4）Q：齿端硬化规格

（5）TB: 带锥孔


链轮的类型


类型

1A型

1B 型

1C 型

2A型

2B型

2C型

3A型

3B型

3C型

SD型

说明

单排
片式

单排
单侧轮毂

单排
双侧轮毂

双排
片式

双排
单侧轮毂

双排
双侧轮毂

三排
片式

三排
单侧轮毂

三排
双侧轮毂

双排
双向驱动

图示




×
