200-1 STL锥孔链轮

STL 锥孔链轮的中心孔为锥形，锥度为 4°±15′，配合锥套使用时可通过轴向压紧实现无键连接，确保传动稳定性和安装精度。

应用领域

汽车生产

机械工程

包装行业

物流运输业

产品手册索取



产品特点

材料通常为碳钢或不锈钢。

可进行包括发黑、镀锌或镀镍等表面处理，以提高耐磨性和耐腐蚀性。

采用先进的铣齿加工工艺，使齿形更精确。

STL 锥孔链轮的中心孔为锥形，锥度为 4°±15′。

齿部硬化：主要用于需要提高齿端强度和磨损寿命的场合，各个尺寸小齿数的机械用碳素钢轮毂切削规格，齿端部均实施硬化处理。

齿部无硬化：齿端不实施硬化处理，链轮大齿数范围的齿端均为无硬化规格。

请先咨询我司技术人员以确定适配的链轮及配套使用的STL锥套型号。

安装完成后，检查安装传动链轮的位置状态是否良好，否则须检修或更换相关件。

按正确方法将主、从动链轮安装到位，且锁紧紧固件使其达到规定力矩要求。

装上链条并调整好松紧度后，检查链条与链轮配合是否顺畅、共面，且与链罩无干涉。

从动链轮应有张紧装置。

链轮和链条最好同时更换，若只更换其中之一，会加剧双方的磨损。

由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。

要定期地清洁及润滑传动链条、传动链轮，以提高其使用寿命。

镀锌：可提高链轮的防锈性能，表面呈现黄白色。

化学镀镍：链轮进行化学镀镍后耐腐蚀性能、耐磨损性能提高。

发黑处理（表面氧化）：即碱性发黑处理，将链轮置于碱性处理液中加热产生化学作用，在其表面形成黑色薄膜，薄膜具有一定防锈效果。

磷化处理：即磷酸盐处理。将链轮浸入加温后的磷酸盐溶液中进行化学处理，使链轮表面形成磷酸盐保护膜。

技术参数

点击图片放大

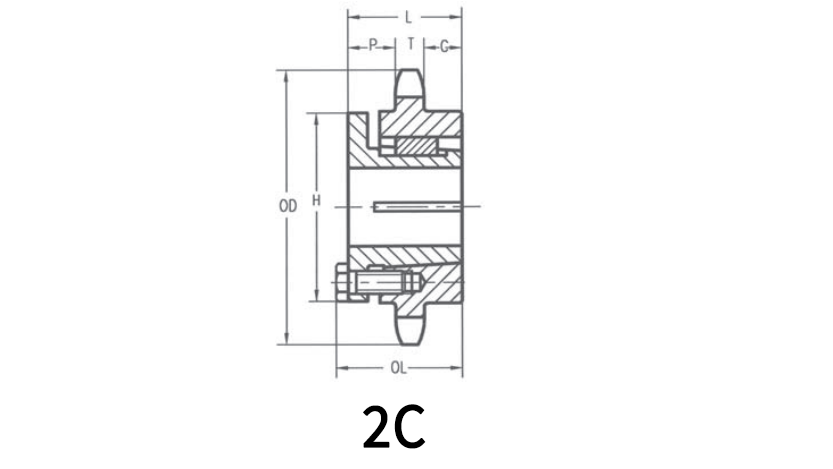

■链轮尺寸表

齿数

链轮型号

型号

外圆直径

节距圆直径

锥套型号

尺寸

锥套重量

De

Dp

T

OL

L

P

C

H

inch

inch

inch

inch

inch

inch

inch

inch

12

LD200-1B12T-R2STL

2C

10.83

9.66

R2

1.389

5 5/32

4 7/8

1 1/2

2

5 3/8

35.3

13

LD200-1B13T-S2STL

2C

11.64

10.447

S2

1.389

7 1/8

6 3/4

2 1/2

2 7/8

6 3/8

52.2

14

LD200-1B14T-S2STL

2C

12.46

11.235

S2

1.389

7 1/8

6 3/4

2 1/2

2 7/8

6 3/8

57.5

15

LD200-1B15T-S2STL

2C

13.26

12.025

S2

1.389

7 1/8

6 3/4

2 1/2

2 7/8

6 3/8

61

16

LD200-1B16T-S2STL

2C

14.07

12.815

S2

1.389

7 1/8

6 3/4

2 1/2

2 7/8

6 3/8

71

17

LD200-1B17T-S2STL

2C

14.87

13.605

S2

1.389

7 1/8

6 3/4

2 1/2

2 7/8

6 3/8

79

18

LD200-1B18T-U0STL

2C

15.68

14.397

U0

1.389

5 23/32

5 1/4

2 1/4

1 5/8

8 3/8

76.5

19

LD200-1B19T-U0STL

2C

16.48

15.19

U0

1.389

5 23/32

5 1/4

2 1/4

1 5/8

8 3/8

83.7

20

LD200-1B20T-U0STL

2C

17.29

15.982

U0

1.389

5 23/32

5 1/4

2 1/4

1 5/8

8 3/8

91.3

21

LD200-1B21T-U0STL

2C

18.09

16.775

U0

1.389

5 23/32

5 1/4

2 1/4

1 5/8

8 3/8

99.4

22

LD200-1B22T-U0STL

2C

18.89

17.567

U0

1.389

5 23/32

5 1/4

2 1/4

1 5/8

8 3/8

110

23

LD200-1B23T-U0STL

2C

19.69

18.36

U0

1.389

5 23/32

5 1/4

2 1/4

1 5/8

8 3/8

117

24

LD200-1B24T-U0STL

2C

20.49

19.152

U0

1.389

5 23/32

5 1/4

2 1/4

1 5/8

8 3/8

126

25

LD200-1B25T-U0STL

2C

21.29

19.947

U0

1.389

5 23/32

5 1/4

2 1/4

1 5/8

8 3/8

140

26

LD200-1B26T-U0STL

2C

22.09

20.74

U0

1.389

5 23/32

5 1/4

2 1/4

1 5/8

8 3/8

150

28

LD200-1B28T-U0STL

2C

23.69

22.33

U0

1.389

5 23/32

5 1/4

2 1/4

1 5/8

8 3/8

169

30

LD200-1B30T-U0STL

2C

25.29

23.917

U0

1.389

5 23/32

5 1/4

2 1/4

1 5/8

8 3/8

188

32

LD200-1B32T-U0STL

2C

26.88

25.505

U0

1.389

5 23/32

5 1/4

2 1/4

1 5/8

8 3/8

212

35

LD200-1B35T-U1STL

2C

29.28

27.89

U1

1.389

7 19/32

7 1/8

2 7/8

2 7/8

8 3/8

252

40

LD200-1B40T-U1STL

2C

33.27

31.865

U1

1.389

7 19/32

7 1/8

2 7/8

2 7/8

8 3/8

306

45

LD200-1B45T-U1STL

2C

37.25

35.84

U1

1.389

7 19/32

7 1/8

2 7/8

2 7/8

8 3/8

290

54

LD200-1B54T-U2STL

2C

44.42

42.995

U2

1.389

10 19/32

10 1/8

4 1/4

4 1/4

8 3/8

385

60

LD200-1B60T-U2STL

2C

49.2

47.767

U2

1.389

10 19/32

10 1/8

4 1/4

4 1/4

8 3/8

445



型号表示例


LD200
 -
 1B 30T Q -
 G
 STL
（1）
（2）
 （3）
 （4）
（5）
 （6）


（1）链号

（2）链轮类型

（3）链轮齿数

（4）Q：齿端硬化规格

（5）G：适配锥套型号

（6）STL: 适配锥套类型


链轮的类型


类型

1A型

1B 型

1C 型

2A型

2B型

2C型

3A型

3B型

3C型

SD型

说明

单排
片式

单排
单侧轮毂

单排
双侧轮毂

双排
片式

双排
单侧轮毂

双排
双侧轮毂

三排
片式

三排
单侧轮毂

三排
双侧轮毂

双排
双向驱动

图示




×
