41-1 STL锥孔链轮

STL 锥孔链轮的中心孔为锥形，锥度为 4°±15′，配合锥套使用时可通过轴向压紧实现无键连接，确保传动稳定性和安装精度。

应用领域

汽车生产

机械工程

包装行业

物流运输业

产品手册索取



产品特点

材料通常为碳钢或不锈钢。

可进行包括发黑、镀锌或镀镍等表面处理，以提高耐磨性和耐腐蚀性。

采用先进的铣齿加工工艺，使齿形更精确。

STL 锥孔链轮的中心孔为锥形，锥度为 4°±15′。

齿部硬化：主要用于需要提高齿端强度和磨损寿命的场合，各个尺寸小齿数的机械用碳素钢轮毂切削规格，齿端部均实施硬化处理。

齿部无硬化：齿端不实施硬化处理，链轮大齿数范围的齿端均为无硬化规格。

请先咨询我司技术人员以确定适配的链轮及配套使用的STL锥套型号。

安装完成后，检查安装传动链轮的位置状态是否良好，否则须检修或更换相关件。

按正确方法将主、从动链轮安装到位，且锁紧紧固件使其达到规定力矩要求。

装上链条并调整好松紧度后，检查链条与链轮配合是否顺畅、共面，且与链罩无干涉。

从动链轮应有张紧装置。

链轮和链条最好同时更换，若只更换其中之一，会加剧双方的磨损。

由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。

要定期地清洁及润滑传动链条、传动链轮，以提高其使用寿命。

镀锌：可提高链轮的防锈性能，表面呈现黄白色。

化学镀镍：链轮进行化学镀镍后耐腐蚀性能、耐磨损性能提高。

发黑处理（表面氧化）：即碱性发黑处理，将链轮置于碱性处理液中加热产生化学作用，在其表面形成黑色薄膜，薄膜具有一定防锈效果。

磷化处理：即磷酸盐处理。将链轮浸入加温后的磷酸盐溶液中进行化学处理，使链轮表面形成磷酸盐保护膜。

技术参数

点击图片放大



■链轮尺寸表

齿数

链轮型号

型号

外圆直径

节距圆直径

锥套型号

尺寸

锥套重量

De

Dp

T

OL

L

P

C

H

inch

inch

inch

inch

inch

inch

inch

inch

12

LD41-1B12T-GSTL

1

2.17

1.932

G

0.227

17/16

1

1 1/32

0.258

2

0.3

14

LD41-1B14T-GSTL

1

2.49

2.247

G

0.4

15

LD41-1B15T-HSTL

1

2.65

2.405

H

1 1/2

1 1/4

0.071

2 1/2

0.5

16

LD41-1B16T-HSTL

1

2.80

2.653

H

0.5

17

LD41-1B17T-HSTL

1

2.96

2.721

H

0.6

18

LD41-1B18T-HSTL

1

3.14

2.879

H

0.227

1 1/2

1 1/4

1 3/32

0.071

2 1/2

0.7

19

LD41-1B19T-HSTL

1

3.30

3.038

H

0.8

20

LD41-1B20T-HSTL

1

3.45

3.196

H

0.8

21

LD41-1B21T-HSTL

1

3.62

3.355

H

0.9

22

LD41-1B22T-HSTL

1

3.75

3.513

H

0.9

23

LD41-1B23T-HSTL

1

3.94

3.672

H

0.227

1 1/2

1 1/4

1 1/32

0.071

2 1/2

1

24

LD41-1B24T-HSTL

1

4.1

3.831

H

1.1

25

LD41-1B25T-HSTL

1

4.26

3.989

H

1.1

26

LD41-1B26T-HSTL

1

4.42

4.158

H

1.1

27

LD41-1B27T-HSTL

1

4.58

4.307

H

1.1

28

LD41-1B28T-HSTL

1

6.55

6.373

H

0.227

1 1/2

1 1/4

1 3/32

—

3

3

30

LD41-1B30T-HSTL

1

6.97

6.691

H

3.1

32

LD41-1B32T-HSTL

1

7.45

7.168

H

3.5

35

LD41-1B35T-HSTL

1

7.93

7.645

H

4

36

LD41-1B36T-PSTL

2

8.89

8.599

P1

2 3/16

1 15/16

1 23/32

4.6

40

LD41-1B40T-PSTL

2

6.55

6.373

P1

0.227

2 3/16

1 15/16

1 23/32

一

3

3

42

LD41-1B42T-PSTL

2

6.97

6.691

P1

3.1

45

LD41-1B45T-PSTL

2

7.45

7.168

P1

3.5

48

LD41-1B48T-PSTL

2

7.93

7.645

P1

4

54

LD41-1B54T-PSTL

2

8.89

8.599

P1

4.6

60

LD41-1B60T-PSTL

2

9.84

9.554

P1

0.227

2 3/16

1 15/16

1 23/32

一

3

5.5

70

LD41-1B70T-PSTL

2

11.43

11.145

P1

7

72

LD41-172T-PSTL

2

11.75

11.463

P1

7.9

80

LD41-1B80T-PSTL

2

13.03

12.736

P1

9.3

84

LD41-1B84T-PSTL

2

13.66

13.372

P1

9.7

96

LD41-1B96T-PSTL

2

15.57

15.281

P1

0.227

2 3/16

1 15/16

1 23/32

一

3

13

112

LD41-1B112T-PSTL

2

18.12

17.828

P1

18


型号表示例


LD41
 -
 1B 30T Q -
 G
 STL
（1）
（2）
 （3）
 （4）
（5）
 （6）


（1）链号

（2）链轮类型

（3）链轮齿数

（4）Q：齿端硬化规格

（5）G：适配锥套型号

（6）STL: 适配锥套类型


链轮的类型


类型

1A型

1B 型

1C 型

2A型

2B型

2C型

3A型

3B型

3C型

SD型

说明

单排
片式

单排
单侧轮毂

单排
双侧轮毂

双排
片式

双排
单侧轮毂

双排
双侧轮毂

三排
片式

三排
单侧轮毂

三排
双侧轮毂

双排
双向驱动

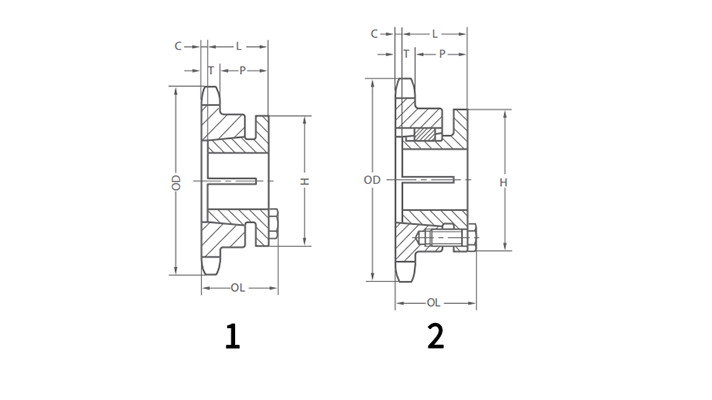

图示




×
