60-1 STL锥孔链轮 10-28T

STL 锥孔链轮的中心孔为锥形，锥度为 4°±15′，配合锥套使用时可通过轴向压紧实现无键连接，确保传动稳定性和安装精度。

应用领域

汽车生产

机械工程

包装行业

物流运输业

产品手册索取



产品特点

材料通常为碳钢或不锈钢。

可进行包括发黑、镀锌或镀镍等表面处理，以提高耐磨性和耐腐蚀性。

采用先进的铣齿加工工艺，使齿形更精确。

STL 锥孔链轮的中心孔为锥形，锥度为 4°±15′。

齿部硬化：主要用于需要提高齿端强度和磨损寿命的场合，各个尺寸小齿数的机械用碳素钢轮毂切削规格，齿端部均实施硬化处理。

齿部无硬化：齿端不实施硬化处理，链轮大齿数范围的齿端均为无硬化规格。

请先咨询我司技术人员以确定适配的链轮及配套使用的STL锥套型号。

安装完成后，检查安装传动链轮的位置状态是否良好，否则须检修或更换相关件。

按正确方法将主、从动链轮安装到位，且锁紧紧固件使其达到规定力矩要求。

装上链条并调整好松紧度后，检查链条与链轮配合是否顺畅、共面，且与链罩无干涉。

从动链轮应有张紧装置。

链轮和链条最好同时更换，若只更换其中之一，会加剧双方的磨损。

由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。

要定期地清洁及润滑传动链条、传动链轮，以提高其使用寿命。

镀锌：可提高链轮的防锈性能，表面呈现黄白色。

化学镀镍：链轮进行化学镀镍后耐腐蚀性能、耐磨损性能提高。

发黑处理（表面氧化）：即碱性发黑处理，将链轮置于碱性处理液中加热产生化学作用，在其表面形成黑色薄膜，薄膜具有一定防锈效果。

磷化处理：即磷酸盐处理。将链轮浸入加温后的磷酸盐溶液中进行化学处理，使链轮表面形成磷酸盐保护膜。

技术参数

点击图片放大

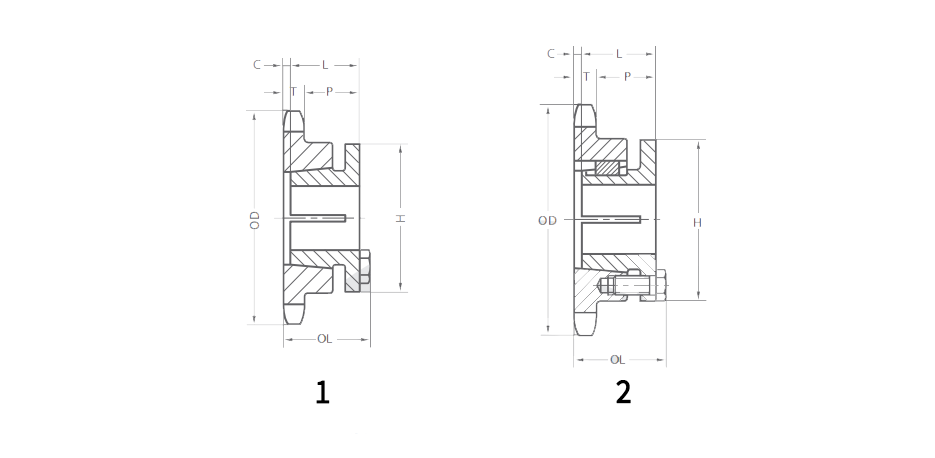

■链轮尺寸表

齿数

链轮型号

型号

外圆直径

节距圆直径

 锥套型号

尺寸

锥套重量

De

Dp

T

OL

L

P

C

H

inch

inch

inch

inch

inch

inch

inch

inch

10

LD60-1B10T-GSTL

1

2.76

2.427

G

0.459

1 3/4

1

1 3/32

9/16

2

0.6

11

LD60-1B11T-HSTL

1

2.96

2.662

H

1 13/16

1 1/4

1 5/32

3/8

2 1/2

0.7

12

LD60-1B12T-HSTL

1

3.25

2.898

H

1 3/4

1 1/4

1 3/32

5/16

2 1/2

0.8

13

LD60-1B13T-HSTL

1

3.45

3.134

H

1 1/2

1 1/4

27/32

1/16

2 1/2

0.9

13

LD60-1B13T-PSTL

2

3.45

3.134

P1

2 3/16

1 15/16

1 15/32

—

3

1.1

14

LD60-1B14T-HSTL

1

3.74

3.371

H

0.459

1 1/2

1 1/4

27/32

1/16

2 1/2

1

14

LD60-1B14T-PSTL

2

3.74

3.371

P1

2 3/16

1 15/16

1 15/32

—

3

1.2

15

LD60-1B15T-HSTL

1

3.98

3.607

H

1 1/2

1 1/4

27/32

1/16

2 1/2

1.2

15

LD60-1B15T-PSTL

2

3.98

3.607

P1

2 3/16

1 15/16

1 15/32

—

3

1.6

16

LD60-1B16T-PSTL

2

4.22

3.844

P1

2 3/16

1 15/16

1 15/32

—

3

2

17

LD60-1B17T-PSTL

2

4.46

4.082

P1

0.459

2 3/16

1 15/16

1 15/32

—

3

2.2

18

LD60-1B18T-PSTL

2

4.7

4.319

P1

2 3/16

1 15/16

1 15/32

—

3

2.4

19

LD60-1B19T-PSTL

2

4.95

4.557

P1

2 3/16

1 15/16

1 15/32

—

3

2.5

20

LD60-1B20T-PSTL

2

5.19

4.794

P1

2 3/16

1 15/16

1 15/32

—

3

3

20

LD60-1B20T-QSTL

2

5.19

4.794

Q1

2 25/32

2 1/2

2 1/32

—

4 1/8

3.5

21

LD60-1B21T-PSTL

2

5.43

5.032

P1

0.459

2 3/16

1 15/32

1 15/32

—

3

3

21

LD60-1B21T-QSTL

2

5.43

5.032

Q1

2 25/32

2 1/2

2 1/32

—

4 1/8

3.8

22

LD60-1B22T-PSTL

2

5.67

5.27

P1

2 3/16

1 15/16

1 15/32

—

3

3.3

22

LD60-1B22T-QSTL

2

5.67

5.27

Q1

2 25/32

2 25/32

2 1/32

—

4 1/8

4.1

23

LD60-1B23T-PSTL

2

5.91

5.508

P1

2 3/16

1 15/16

1 15/32

—

3

3.5

23

LD60-1B23T-QSTL

2

5.91

5.508

Q1

0.459

2 25/32

2 1/2

2 1/32

—

3

4.3

24

LD60-1B24T-PSTL

2

6.15

5.746

P1

2 3/16

1 15/16

1 15/32

—

4 1/8

6.4

24

LD60-1B24T-QSTL

2

6.15

5.746

Q1

2 25/32

2 1/2

2 1/32

—

3

4.6

25

LD60-1B25T-PSTL

2

6.39

5.984

P1

2 3/16

1 15/16

1 15/32

—

4 1/8

6.6

25

LD60-1B25T-QSTL

2

6.39

5.984

Q1

2 25/32

2 1/2

2 1/32

—

3

5

26

LD60-1B26T-QSTL

2

5.91

5.508

Q1

0.459

2 25/32

2 1/2

2 1/32

—

4 1/8

4.3

26

LD60-1B25T-PSTL

2

6.15

5.746

P1

2 3/16

1 15/16

1 15/32

—

3

3.9

27

LD60-1B27T-QSTL

2

6.15

5.746

Q1

2 25/32

2 1/2

2 1/32

—

4 1/8

4.5

27

LD60-1B27T-PSTL

2

6.39

5.984

P1

2 3/16

1 15/16

1 15/32

—

3

4.3

28

LD60-1B28T-QSTL

2

6.39

5.984

Q1

2 25/32

2 1/2

2 1/32

—

4 1/8

6

26

LD60-1B26T-PSTL

2

6.63

6.222

P1

0.459

2 3/16

1 15/16

1 15/32

—

3

4.3

26

LD60-1B26T-QSTL

2

6.63

6.222

Q1

2 25/32

2 1/2

2 1/32

—

4 1/8

6.4

27

LD60-1B27T-PSTL

2

6.87

6.460

P1

2 3/16

1 15/16

1 15/32

—

3

4.6

27

LD60-1B27T-QSTL

2

6.87

6.460

Q1

2 25/32

2 1/2

2 1/32

—

4 1/8

6.6

28

LD60-1B28T-PSTL

2

7.11

6.699

P1

2 3/16

1 15/16

1 15/32

—

3

5



型号表示例


LD60
 -
 1B 30T Q -
 G
 STL
（1）
（2）
 （3）
 （4）
（5）
 （6）


（1）链号

（2）链轮类型

（3）链轮齿数

（4）Q：齿端硬化规格

（5）G：适配锥套型号

（6）STL: 适配锥套类型


链轮的类型


类型

1A型

1B 型

1C 型

2A型

2B型

2C型

3A型

3B型

3C型

SD型

说明

单排
片式

单排
单侧轮毂

单排
双侧轮毂

双排
片式

双排
单侧轮毂

双排
双侧轮毂

三排
片式

三排
单侧轮毂

三排
双侧轮毂

双排
双向驱动

图示




×
