60-1 STL锥孔链轮 28-112T

STL 锥孔链轮的中心孔为锥形，锥度为 4°±15′，配合锥套使用时可通过轴向压紧实现无键连接，确保传动稳定性和安装精度。

应用领域

汽车生产

机械工程

包装行业

物流运输业

产品手册索取



产品特点

材料通常为碳钢或不锈钢。

可进行包括发黑、镀锌或镀镍等表面处理，以提高耐磨性和耐腐蚀性。

采用先进的铣齿加工工艺，使齿形更精确。

STL 锥孔链轮的中心孔为锥形，锥度为 4°±15′。

齿部硬化：主要用于需要提高齿端强度和磨损寿命的场合，各个尺寸小齿数的机械用碳素钢轮毂切削规格，齿端部均实施硬化处理。

齿部无硬化：齿端不实施硬化处理，链轮大齿数范围的齿端均为无硬化规格。

请先咨询我司技术人员以确定适配的链轮及配套使用的STL锥套型号。

安装完成后，检查安装传动链轮的位置状态是否良好，否则须检修或更换相关件。

按正确方法将主、从动链轮安装到位，且锁紧紧固件使其达到规定力矩要求。

装上链条并调整好松紧度后，检查链条与链轮配合是否顺畅、共面，且与链罩无干涉。

从动链轮应有张紧装置。

链轮和链条最好同时更换，若只更换其中之一，会加剧双方的磨损。

由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。

要定期地清洁及润滑传动链条、传动链轮，以提高其使用寿命。

镀锌：可提高链轮的防锈性能，表面呈现黄白色。

化学镀镍：链轮进行化学镀镍后耐腐蚀性能、耐磨损性能提高。

发黑处理（表面氧化）：即碱性发黑处理，将链轮置于碱性处理液中加热产生化学作用，在其表面形成黑色薄膜，薄膜具有一定防锈效果。

磷化处理：即磷酸盐处理。将链轮浸入加温后的磷酸盐溶液中进行化学处理，使链轮表面形成磷酸盐保护膜。

技术参数

点击图片放大

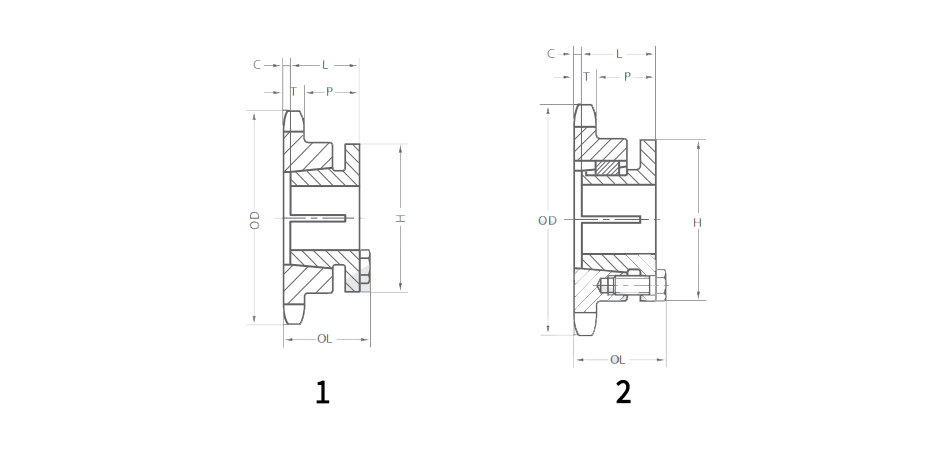

■链轮尺寸表

齿数

链轮型号

型号

外圆直径

节距圆直径

 锥套型号

尺寸

锥套重量

De

Dp

T

OL

L

P

C

H

inch

inch

inch

inch

inch

inch

inch

inch

28

LD60-1B28T-QSTL

2

7.11

6.699

Q1

0.459

2 25/32

2 1/2

2 1/32

—

4 1/8

6.9

29

LD60-1B29T-QSTL

2

7.35

6.937

  Q1

2 25/32

2 1/2

2 1/32

—

4 1/8

7.3

30

LD60-1B30TP-PSTL

2

7.59

7.175

  P1

2 3/16

1 15/16

1 15/32

—

3

5.6

30

LD60-1B30T-QSTL

2

7.59

7.175

  Q1

2 25/32

2 1/2

2 1/32

—

4 1/8

7.7

31

LD60-1B31T-QSTL

2

7.83

7.413

  Q1

2 25/32

2 1/2

2 1/32

—

4 1/8

7.8

32

LD60-1B32T-QSTL

2

8.07

7.652

  Q1

0.459

2 25/32

2 1/2

2 1/32

—

4 1/8

8.3

33

LD60-1B33T-QSTL

2

8.30

7.890

  Q1

2 25/32

2 1/2

2 1/32

—

4 1/8

8.7

34

LD60-1B34T-QSTL

2

8.54

8.129

  Q1

2 25/32

2 1/2

2 1/32

—

4 1/8

9.1

35

LD60-1B35T-QSTL

2

8.78

8.367

  Q1

2 25/32

2 1/2

2 1/32

—

4 1/8

9.3

36

LD60-1B36T-QSTL

2

9.02

8.605

  Q1

2 25/32

2 1/2

2 1/32

—

4 1/8

9.9

37

LD60-1B37T-QSTL

2

9.26

8.844

  Q1

0.459

2 25/32

2 1/2

2 1/32

—

4 1/8

10.3

38

LD60-1B38T-QSTL

2

9.50

9.082

  Q1

2 25/32

2 1/2

2 1/32

—

4 1/8

10.6

39

LD60-1B39T-QSTL

2

9.74

9.321

  Q1

2 25/32

2 1/2

2 1/32

—

4 1/8

11.1

40

LD60-1B40T-QSTL

2

9.98

9.559

  Q1

2 25/32

2 1/2

2 1/32

—

4 1/8

11.6

41

LD60-1B41T-QSTL

2

10.22

9.798

  Q1

2 25/32

2 1/2

2 1/32

—

4 1/8

11.9

42

LD60-1B42T-QSTL

2

10.46

10.036

  Q1

0.459

2 25/32

2 1/2

2 1/32

—

4 1/8

12.6

44

LD60-1B44T-QSTL

2

10.94

10.513

  Q1

2 25/32

2 1/2

2 1/32

—

4 1/8

13.4

45

LD60-1B45T-QSTL

2

11.18

10.752

  Q1

2 25/32

2 1/2

2 1/32

—

4 1/8

13.9

47

LD60-1B47T-QSTL

2

11.65

11.229

  Q1

2 25/32

2 1/2

2 1/32

—

4 1/8

16.3

48

LD60-1B48T-QSTL

2

11.89

11.467

  Q1

2 25/32

2 1/2

2 1/32

—

4 1/8

16.4

50

LD60-1B50T-QSTL

2

12.37

11.945

  Q1

0.459

2 25/32

2 1/2

2 1/32

—

4 1/8

16.9

54

LD60-1B54T-QSTL

2

13.33

12.899

  Q1

2 25/32

2 1/2

2 1/32

—

4 1/8

19.6

56

LD60-1B56T-QSTL

2

13.81

13.376

  Q1

2 25/32

2 1/2

2 1/32

—

4 1/8

20.3

60

LD60-1B60T-QSTL

2

14.73

14.331

  Q1

2 25/32

2 1/2

2 1/32

—

4 1/8

22.9

70

LD60-1B70T-QSTL

2

17.12

16.717

  Q1

2 25/32

2 1/2

2 1/32

—

4 1/8

30.9

70

LD60-1B70T-RSTL

2

17.12

16.717

R1

0.459

3 5/32

2 7/8

2 1/32

—

5 3/8

31.8

72

LD60-1B72T-QSTL

2

17.63

17.194

Q1

2 25/32

2 1/2

2 1/32

—

4 1/8

31.9

72

LD60-1B72T-RSTL

2

17.63

17.194

R1

3 5/32

2 7/8

2 13/32

—

5 3/8

34.1

80

LD60-1B80T-QSTL

2

19.54

19.103

Q1

2 25/32

2 1/2

2 1/32

—

4 1/8

39.1

80

LD60-1B80T-RSTL

2

19.54

19.103

R1

3 5/32

2 7/8

2 13/32

—

5 3/8

41.5

84

LD60-1B84T-QSTL

2

20.49

20.058

Q1

0.459

2 25/32

2 1/2

2 1/32

—

4 1/8

41.6

84

LD60-1B84T-RSTL

2

20.49

20.058

R1

3 5/32

2 7/8

2 13/32

—

5 3/8

44.8

96

LD60-1B96T-QSTL

2

23.36

22.922

Q1

2 25/32

2 1/2

2 1/32

—

4 1/8

54

96

LD60-1B96T-RSTL

2

23.36

22.922

R1

3 5/32

2 7/8

2 13/32

—

5 3/8

56

112

LD60-1B112T-QSTL

2

27.18

26.742

Q1

2 25/32

2 1/2

2 1/32

—

4 1/8

73

112

LD60-1B112T-RSTL

2

27.18

26.742

R1

3 5/32

2 7/8

2 13/32

—

5 3/8

74.5



型号表示例


LD60
 -
 1B 30T Q -
 G
 STL
（1）
（2）
 （3）
 （4）
（5）
 （6）


（1）链号

（2）链轮类型

（3）链轮齿数

（4）Q：齿端硬化规格

（5）G：适配锥套型号

（6）STL: 适配锥套类型


链轮的类型


类型

1A型

1B 型

1C 型

2A型

2B型

2C型

3A型

3B型

3C型

SD型

说明

单排
片式

单排
单侧轮毂

单排
双侧轮毂

双排
片式

双排
单侧轮毂

双排
双侧轮毂

三排
片式

三排
单侧轮毂

三排
双侧轮毂

双排
双向驱动

图示




×
