120-1 STL锥孔链轮 11-28T

STL 锥孔链轮的中心孔为锥形，锥度为 4°±15′，配合锥套使用时可通过轴向压紧实现无键连接，确保传动稳定性和安装精度。

应用领域

汽车生产

机械工程

包装行业

物流运输业

产品手册索取



产品特点

材料通常为碳钢或不锈钢。

可进行包括发黑、镀锌或镀镍等表面处理，以提高耐磨性和耐腐蚀性。

采用先进的铣齿加工工艺，使齿形更精确。

STL 锥孔链轮的中心孔为锥形，锥度为 4°±15′。

齿部硬化：主要用于需要提高齿端强度和磨损寿命的场合，各个尺寸小齿数的机械用碳素钢轮毂切削规格，齿端部均实施硬化处理。

齿部无硬化：齿端不实施硬化处理，链轮大齿数范围的齿端均为无硬化规格。

请先咨询我司技术人员以确定适配的链轮及配套使用的STL锥套型号。

安装完成后，检查安装传动链轮的位置状态是否良好，否则须检修或更换相关件。

按正确方法将主、从动链轮安装到位，且锁紧紧固件使其达到规定力矩要求。

装上链条并调整好松紧度后，检查链条与链轮配合是否顺畅、共面，且与链罩无干涉。

从动链轮应有张紧装置。

链轮和链条最好同时更换，若只更换其中之一，会加剧双方的磨损。

由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。

要定期地清洁及润滑传动链条、传动链轮，以提高其使用寿命。

镀锌：可提高链轮的防锈性能，表面呈现黄白色。

化学镀镍：链轮进行化学镀镍后耐腐蚀性能、耐磨损性能提高。

发黑处理（表面氧化）：即碱性发黑处理，将链轮置于碱性处理液中加热产生化学作用，在其表面形成黑色薄膜，薄膜具有一定防锈效果。

磷化处理：即磷酸盐处理。将链轮浸入加温后的磷酸盐溶液中进行化学处理，使链轮表面形成磷酸盐保护膜。

技术参数

点击图片放大

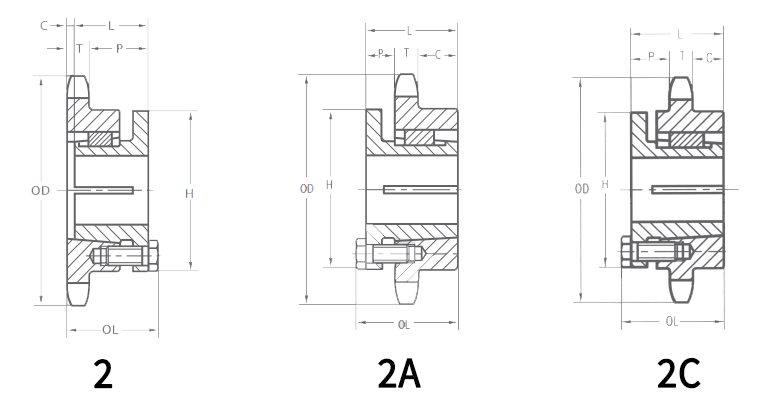

■链轮尺寸表

齿数

链轮型号

型号

外圆直径

节距圆直径

 锥套型号

尺寸

锥套重量

De

Dp

T

OL

L

P

C

H

inch

inch

inch

inch

inch

inch

inch

inch

11

LD120-1B11T-QSTL

2

6.01

5.324

Q1

0.924

2 5/32

2 1/2

1 9/16

一

4 1/8

4.8

12

LD120-1B12T-QSTL

2

6.5

5.796

Q1

0.924

2 5/32

2 1/2

1 9/16

一

4 1/8

6.3

13

LD120-1B13T-QSTL

2

6.99

6.268

Q1

0.924

2 5/32

2 1/2

1 9/16

一

4 1/8

7.9

14

LD120-1B14T-QSTL

2

7.47

6.741

Q1

0.924

2 5/32

2 1/2

1 9/16

一

4 1/8

9.1

15

LD120-1B15T-QSTL

2

7.96

7.215

Q1

0.924

2 5/32

2 1/2

1 9/16

一

4 1/8

10.4

16

LD120-1B16T-QSTL

2

8.39

7.689

Q1

0.924

2 25/32

2 1/2

1 9/16

一

4 1/8

11.8

16

LD120-1B16T-RSTL

2

8.39

7.689

R1

0.924

3 5/32

2 7/8

1 15/16

一

5 3/8

12.3

17

LD120-1B17T-QSTL

2

8.88

8.163

Q1

0.924

2 25/32

2 1/2

1 9/16

一

4 1/8

13.4

17

LD120-1B17T-RSTL

2

8.88

8.163

R1

0.924

3 5/32

2 7/8

1 15/16

一

5 3/8

13.6

18

LD120-1B18T-QSTL

2

9.41

8.638

Q1

0.924

2 25/32

2 1/2

1 9/16

一

4 1/8

15.6

18

LD120-1B18T-RSTL

2

9.41

8.638

R1

0.924

3 5/32

2 7/8

1 15/16

一

5 3/8

15.9

19

LD120-1B19T-RSTL

2

9.89

9.113

R1

0.924

3 5/32

2 7/8

1 15/16

一

5 3/8

16.8

20

LD120-1B20T-RSTL

2

10.37

9.589

R1

0.924

3 5/32

2 7/8

1 15/16

一

5 3/8

18.8

21

LD120-1B21T-RSTL

2

10.85

10.064

R1

0.924

3 5/32

2 7/8

1 15/16

一

5 3/8

21

22

LD120-1B22T-RSTL

2

11.33

10.54

R1

0.924

3 5/32

2 7/8

1 15/16

一

5 3/8

22.5

23

LD120-1B23T-RSTL

2

11.81

11.016

R1

0.924

3 5/32

2 7/8

1 15/16

一

5 3/8

24.8

24

LD120-1B24T-RSTL

2

12.29

11.492

R1

0.924

3 5/32

2 7/8

1 15/16

一

5 3/8

26.9

25

LD120-1B25T-RSTL

2

12.77

11.968

R1

0.924

3 5/32

2 7/8

1 15/16

一

5 3/8

29.8

26

LD120-1B26T-RSTL

2A

13.25

12.444

R1

0.924

3 5/32

2 7/8

7/8

1 1/16

5 3/8

32.9

28

LD120-1B28T-RSTL

2A

14.21

13.397

R1

0.924

3 5/32

2 7/8

7/8

1 1/16

5 3/8

38.3


型号表示例


LD120
 -
 1B 30T Q -
 G
 STL
（1）
（2）
 （3）
 （4）
（5）
 （6）


（1）链号

（2）链轮类型

（3）链轮齿数

（4）Q：齿端硬化规格

（5）G：适配锥套型号

（6）STL: 适配锥套类型


链轮的类型


类型

1A型

1B 型

1C 型

2A型

2B型

2C型

3A型

3B型

3C型

SD型

说明

单排
片式

单排
单侧轮毂

单排
双侧轮毂

双排
片式

双排
单侧轮毂

双排
双侧轮毂

三排
片式

三排
单侧轮毂

三排
双侧轮毂

双排
双向驱动

图示




×
