40-2 STL锥孔链轮

STL 锥孔链轮的中心孔为锥形，锥度为 4°±15′，配合锥套使用时可通过轴向压紧实现无键连接，确保传动稳定性和安装精度。

应用领域

汽车生产

机械工程

包装行业

物流运输业

产品手册索取



产品特点

材料通常为碳钢或不锈钢。

可进行包括发黑、镀锌或镀镍等表面处理，以提高耐磨性和耐腐蚀性。

采用先进的铣齿加工工艺，使齿形更精确。

STL 锥孔链轮的中心孔为锥形，锥度为 4°±15′。

齿部硬化：主要用于需要提高齿端强度和磨损寿命的场合，各个尺寸小齿数的机械用碳素钢轮毂切削规格，齿端部均实施硬化处理。

齿部无硬化：齿端不实施硬化处理，链轮大齿数范围的齿端均为无硬化规格。

请先咨询我司技术人员以确定适配的链轮及配套使用的STL锥套型号。

安装完成后，检查安装传动链轮的位置状态是否良好，否则须检修或更换相关件。

按正确方法将主、从动链轮安装到位，且锁紧紧固件使其达到规定力矩要求。

装上链条并调整好松紧度后，检查链条与链轮配合是否顺畅、共面，且与链罩无干涉。

从动链轮应有张紧装置。

链轮和链条最好同时更换，若只更换其中之一，会加剧双方的磨损。

由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。

要定期地清洁及润滑传动链条、传动链轮，以提高其使用寿命。

镀锌：可提高链轮的防锈性能，表面呈现黄白色。

化学镀镍：链轮进行化学镀镍后耐腐蚀性能、耐磨损性能提高。

发黑处理（表面氧化）：即碱性发黑处理，将链轮置于碱性处理液中加热产生化学作用，在其表面形成黑色薄膜，薄膜具有一定防锈效果。

磷化处理：即磷酸盐处理。将链轮浸入加温后的磷酸盐溶液中进行化学处理，使链轮表面形成磷酸盐保护膜。

技术参数

点击图片放大

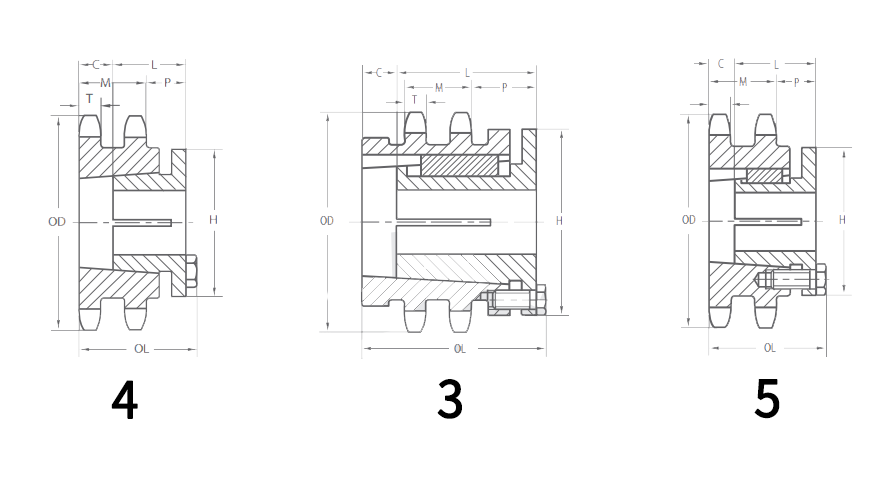

■链轮尺寸表

齿数

链轮型号

型号

外圆直径

节距圆直径

锥套型号

尺寸

锥套重量

De

Dp

T

OL

L

P

C

H

inch

inch

inch

inch

inch

inch

inch

inch

15

LD40-2B15T-HSTL

4

2.65

2.405

H

0.275

2 5/32

1 1/4

1 1/8

2 3/32

2 1/2

0.9

16

LD40-2B16T-HSTL

5

2.80

2.563

H

2 5/32

1 1/4

1 1/8

2 3/32

2 1/2

1.0

17

LD40-2B17T-HSTL

6

2.96

2.721

H

2 5/32

1 1/4

1 1/8

23/32

2 1/2

1.1

18

LD40-2B18T-PSTL

7

3.14

2.879

P1

3 3/16

1 15/16

1 3/8

1

3

1.8

19

LD40-2B19T-PSTL

8

3.3

3.039

P1

2 15/32

1 15/16

1 3/8

9/32

3

1.4

20

LD40-2B20T-PSTL

9

3.45

3.196

P1

0.275

2 13/32

1 15/16

1 3/8

1/4

3

1.6

21

LD40-2B21T-PSTL

10

3.62

3.355

P1

2 13/32

1 15/16

1 3/8

1/4

3

1.8

22

LD40-2B22T-PSTL

11

3.75

3.513

P1

2 13/32

1 15/16

1 3/8

1/4

3

2

23

LD40-2B23T-PSTL

12

3.94

3.672

P1

2 3/16

1 15/16

1 3/32

一

3

2

24

LD40-2B24T-PSTL

13

4.1

3.831

P1

2 3/16

1 15/16

1 3/32

—

3

2.2

25

LD40-2B25T-PSTL

14

4.26

3.989

P1

0.275

2 3/16

1 15/16

1 3/32

一

3

2.5

26

LD40-2B26T-PSTL

15

4.42

4.148

P1

2 3/16

1 15/16

1 3/32

一

3

2.7

28

LD40-2B28T-PSTL

16

4.7

4.466

P1

2 3/16

1 15/16

1 3/32

—

3

3.1

30

LD40-2B30T-QSTL

17

5.06

4.783

Q1

2 25/32

2 1/2

1 21/32

一

4 1/8

4.2

32

LD40-2B32T-QSTL

18

5.38

5.101

Q1

2 25/32

2 1/2

1 21/32

—

4 1/8

5.3

35

LD40-2B35T-QSTL

19

5.86

5.578

Q1

0.275

2 25/32

2 1/2

1 21/32

—

4 1/8

6.1

36

LD40-2B36T-QSTL

20

6.02

5.737

Q1

2 25/32

2 1/2

1 21/32

—

4 1/8

6.5

40

LD40-2B40T-QSTL

21

6.65

6.373

Q1

2 25/32

2 1/2

1 21/32

—

4 1/8

7.9

42

LD40-2B42T-QSTL

22

6.97

6.691

Q1

2 25/32

2 1/2

1 21/32

—

4 1/8

8.9

45

LD40-2B45T-QSTL

23

7.45

7.168

Q1

2 25/32

2 1/2

1 21/32

—

4 1/8

10.1

48

LD40-2B48T-QSTL

24

7.93

7.645

Q1

0.275

2 25/32

2 1/2

1 21/32

—

4 1/8

11.8

52

LD40-2B52T-QSTL

25

8.57

8.281

Q1

2 25/32

2 1/2

1 21/32

—

4 1/8

12.6

54

LD40-2B54T-QSTL

26

8.89

8.599

Q1

2 25/32

2 1/2

1 21/32

—

4 1/8

14.3

60

LD40-2B60T-QSTL

27

9.84

9.554

Q1

2 25/32

2 1/2

1 21/32

—

4 1/8

17.4

68

LD40-2B68T-QSTL

28

11.12

10.826

Q1

2 25/32

2 1/2

1 21/32

—

4 1/8

21.5

72

LD40-2B72T-QSTL

29

11.75

11.463

Q1

0.275

2 25/32

2 1/2

1 21/32

—

4 1/8

25

76

LD40-2B76T-QSTL

30

12.39

12.099

Q1

2 25/32

2 1/2

1 21/32

—

4 1/8

26.9

84

LD40-2B84T-QSTL

31

13.66

13.372

Q1

2 25/32

2 1/2

1 21/32

—

4 1/8

34.1

95

LD40-2B95T-QSTL

32

15.41

15.122

Q1

2 25/32

2 1/2

1 21/32

—

4 1/8

42

96

LD40-2B96T-QSTL

33

15.57

15.281

Q1

2 25/32

2 1/2

1 21/32

—

4 1/8

44.1

102

LD40-2B102T-QSTL

34

16.53

16.236

Q1

0.275

2 25/32

2 1/2

1 21/32

—

4 1/8

48.5

112

LD40-2B112T-QSTL

35

18.12

17.828

Q1

2 25/32

2 1/2

1 21/32

—

4 1/8

61



型号表示例


LD40
 -
 2B 30T Q -
 G
 STL
（1）
（2）
 （3）
 （4）
（5）
 （6）


（1）链号

（2）链轮类型

（3）链轮齿数

（4）Q：齿端硬化规格

（5）G：适配锥套型号

（6）STL: 适配锥套类型


链轮的类型


类型

1A型

1B 型

1C 型

2A型

2B型

2C型

3A型

3B型

3C型

SD型

说明

单排
片式

单排
单侧轮毂

单排
双侧轮毂

双排
片式

双排
单侧轮毂

双排
双侧轮毂

三排
片式

三排
单侧轮毂

三排
双侧轮毂

双排
双向驱动

图示




×
