40-3 STL锥孔链轮

STL 锥孔链轮的中心孔为锥形，锥度为 4°±15′，配合锥套使用时可通过轴向压紧实现无键连接，确保传动稳定性和安装精度。

应用领域

汽车生产

机械工程

包装行业

物流运输业

产品手册索取



产品特点

材料通常为碳钢或不锈钢。

可进行包括发黑、镀锌或镀镍等表面处理，以提高耐磨性和耐腐蚀性。

采用先进的铣齿加工工艺，使齿形更精确。

STL 锥孔链轮的中心孔为锥形，锥度为 4°±15′。

齿部硬化：主要用于需要提高齿端强度和磨损寿命的场合，各个尺寸小齿数的机械用碳素钢轮毂切削规格，齿端部均实施硬化处理。

齿部无硬化：齿端不实施硬化处理，链轮大齿数范围的齿端均为无硬化规格。

请先咨询我司技术人员以确定适配的链轮及配套使用的STL锥套型号。

安装完成后，检查安装传动链轮的位置状态是否良好，否则须检修或更换相关件。

按正确方法将主、从动链轮安装到位，且锁紧紧固件使其达到规定力矩要求。

装上链条并调整好松紧度后，检查链条与链轮配合是否顺畅、共面，且与链罩无干涉。

从动链轮应有张紧装置。

链轮和链条最好同时更换，若只更换其中之一，会加剧双方的磨损。

由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。

要定期地清洁及润滑传动链条、传动链轮，以提高其使用寿命。

镀锌：可提高链轮的防锈性能，表面呈现黄白色。

化学镀镍：链轮进行化学镀镍后耐腐蚀性能、耐磨损性能提高。

发黑处理（表面氧化）：即碱性发黑处理，将链轮置于碱性处理液中加热产生化学作用，在其表面形成黑色薄膜，薄膜具有一定防锈效果。

磷化处理：即磷酸盐处理。将链轮浸入加温后的磷酸盐溶液中进行化学处理，使链轮表面形成磷酸盐保护膜。

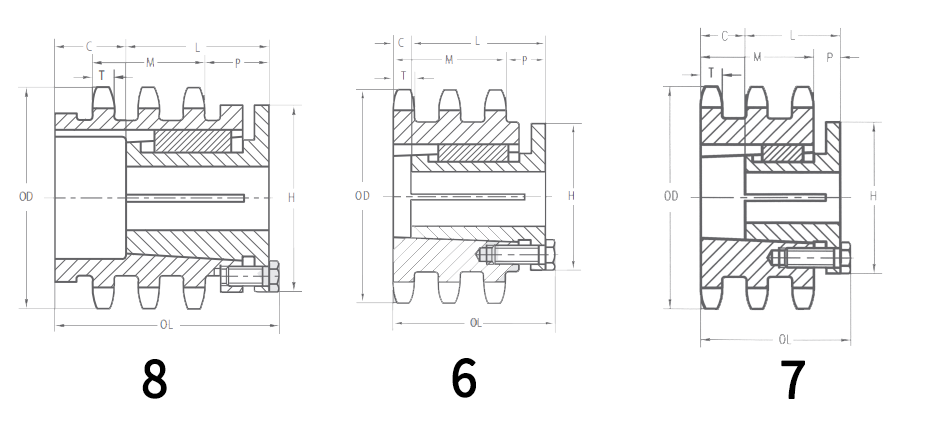

技术参数

点击图片放大



■链轮尺寸表

齿数

链轮型号

型号

外圆直径

节距圆直径

锥套型号

尺寸

锥套重量

De

Dp

T

OL

L

P

C

H

inch

inch

inch

inch

inch

inch

inch

inch

18

LD40-3B18T-QPSTL

8

3.14

2.879

P1

0.275

3 3/4

1 15/16

1 3/8

1  9/16

3

1.9

19

LD40-3B19T-QPSTL

6

3.3

3.038

P1

3 1/32

1 15/16

1 3/8

27/32

3

1.8

20

LD40-3B20T-QPSTL

6

3.46

3.196

P1

2 31/32

1 15/16

1  5/16

25/32

3

2

23

LD40-3B23T-QPSTL

7

3.94

3.672

P1

2  9/32

1 15/16

5/8

3/32

3

2.3

24

LD40-3B24T-QPSTL

7

4.1

3.831

P1

2  9/32

1 15/16

5/8

3/32

3

2.6

25

LD40-3B25T-QPSTL

7

4.26

3.989

P1

0.275

2  9/32

1 15/16

5/8

3/32

3

3

27

LD40-3B27T-QPSTL

7

4.58

4.307

P1

2  9/32

1 15/16

5/8

3/32

3

3.3

30

LD40-3B30T-QSTL

6

5.06

4.783

Q1

2 25/32

1 1/2

1  3/32

一

4 1/8

4.5

35

LD40-3B35T-QSTL

6

5.86

5.578

Q1

2 25/32

1 1/2

1  3/32

一

4 1/8

6.9

36

LD40-3B36T-QSTL

6

6.02

5.737

Q1

2 25/32

1 1/2

1  3/32

—

4 1/8

7.6

42

LD40-3B42T-QSTL

6

6.97

6.691

Q1

0.275

2 25/32

1 1/2

1  3/32

一

4 1/8

11.1

48

LD40-3B48T-QSTL

6

7.93

7.645

Q1

2 25/32

1 1/2

1  3/32

—

4 1/8

15.2

52

LD40-3B52T-QSTL

6

8.57

8.281

Q1

2 25/32

1 1/2

1  3/32

一

4 1/8

18.7

54

LD40-3B54T-QSTL

6

8.89

8.599

Q1

2 25/32

1 1/2

1  3/32

—

4 1/8

19.9

60

LD40-3B60T-QSTL

6

9.84

9.554

Q1

2 25/32

1 1/2

1  3/32

—

4 1/8

25.3

68

LD40-3B68T-QSTL

6

11.12

10.826

Q1

0.275

2 25/32

1 1/2

1  3/32

—

4 1/8

33.5

72

LD40-3B72T-QSTL

6

11.75

11.463

Q1

2 25/32

1 1/2

1  3/32

—

4 1/8

37.9

76

LD40-3B76T-QSTL

6

12.39

12.099

Q1

2 25/32

1 1/2

1  3/32

—

4 1/8

42.5

84

LD40-3B84T-QSTL

6

13.66

13.372

Q1

2 25/32

1 1/2

1  3/32

—

4 1/8

52.4

95

LD40-3B95T-QSTL

6

15.41

15.122

Q1

2 25/32

1 1/2

1  3/32

—

4 1/8

67.9

102

LD40-3B102T-QSTL

6

16.53

16.236

Q1

2 25/32

1 1/2

1  3/32

—

4 1/8

78.5



型号表示例


LD40
 -
 3B 30T Q -
 G
 STL
（1）
（2）
 （3）
 （4）
（5）
 （6）


（1）链号

（2）链轮类型

（3）链轮齿数

（4）Q：齿端硬化规格

（5）G：适配锥套型号

（6）STL: 适配锥套类型


链轮的类型


类型

1A型

1B 型

1C 型

2A型

2B型

2C型

3A型

3B型

3C型

SD型

说明

单排
片式

单排
单侧轮毂

单排
双侧轮毂

双排
片式

双排
单侧轮毂

双排
双侧轮毂

三排
片式

三排
单侧轮毂

三排
双侧轮毂

双排
双向驱动

图示




×
