50-3 STL锥孔链轮

STL 锥孔链轮的中心孔为锥形，锥度为 4°±15′，配合锥套使用时可通过轴向压紧实现无键连接，确保传动稳定性和安装精度。

应用领域

汽车生产

机械工程

包装行业

物流运输业

产品手册索取



产品特点

材料通常为碳钢或不锈钢。

可进行包括发黑、镀锌或镀镍等表面处理，以提高耐磨性和耐腐蚀性。

采用先进的铣齿加工工艺，使齿形更精确。

STL 锥孔链轮的中心孔为锥形，锥度为 4°±15′。

齿部硬化：主要用于需要提高齿端强度和磨损寿命的场合，各个尺寸小齿数的机械用碳素钢轮毂切削规格，齿端部均实施硬化处理。

齿部无硬化：齿端不实施硬化处理，链轮大齿数范围的齿端均为无硬化规格。

请先咨询我司技术人员以确定适配的链轮及配套使用的STL锥套型号。

安装完成后，检查安装传动链轮的位置状态是否良好，否则须检修或更换相关件。

按正确方法将主、从动链轮安装到位，且锁紧紧固件使其达到规定力矩要求。

装上链条并调整好松紧度后，检查链条与链轮配合是否顺畅、共面，且与链罩无干涉。

从动链轮应有张紧装置。

链轮和链条最好同时更换，若只更换其中之一，会加剧双方的磨损。

由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。

要定期地清洁及润滑传动链条、传动链轮，以提高其使用寿命。

镀锌：可提高链轮的防锈性能，表面呈现黄白色。

化学镀镍：链轮进行化学镀镍后耐腐蚀性能、耐磨损性能提高。

发黑处理（表面氧化）：即碱性发黑处理，将链轮置于碱性处理液中加热产生化学作用，在其表面形成黑色薄膜，薄膜具有一定防锈效果。

磷化处理：即磷酸盐处理。将链轮浸入加温后的磷酸盐溶液中进行化学处理，使链轮表面形成磷酸盐保护膜。

技术参数

点击图片放大

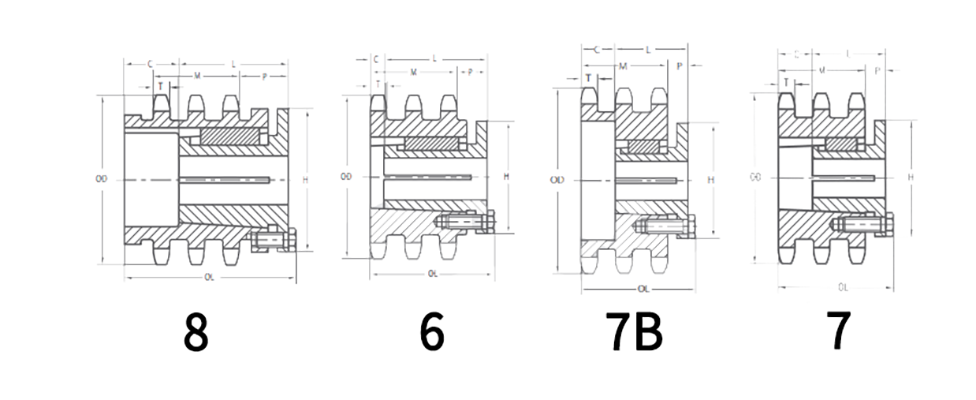

■链轮尺寸表

齿数

链轮型号

型号

外圆直径

节距圆直径

锥套型号

尺寸

锥套重量

De

Dp

T

OL

L

P

C

H

inch

inch

inch

inch

inch

inch

inch

inch

15

LD50-3B15T-P2STL

8

3.32

3.006

P2

0.332

4 1/8

2 15/16

1 3/8

15/16

3

2.5

16

LD50-3B16T-P2STL

6

3.52

3.204

P2

3 3/8

2 15/16

1 3/8

3/16

3

2.4

17

LD50-3B17T-P2STL

6

3.72

3.401

P2

3 3/8

2 15/16

1 3/8

3/16

3

2.8

18

LD50-3B18T-P2STL

6

3.92

3.599

P2

3 3/8

2 15/16

1 3/8

3/16

3

3.4

19

LD50-3B19T-PSTL

7B

4.12

3.797

P1

2 5/8

1 15/16

5/8

7/16

3

2.9

20

LD50-3B20T-PSTL

7B

4.32

3.995

P1

0.332

2 5/8

1 15/16

'5/8

7/16

3

3.1

21

LD50-3B21T-PSTL

7B

4.52

4.194

P1

2 5/8

1 15/16

'5/8

7/16

3

3.5

23

LD50-3B23T-PSTL

7B

4.92

4.59

P1

2 5/8

1 15/16

'5/8

7/16

3

4.5

24

LD50-3B24T-QSTL

7

5.12

4.788

Q1

2 25/32

2 1/2

3/4

一

4 1/8

4.7

25

LD50-3B25T-QSTL

7

5.32

4.987

Q1

2 25/32

2 1/2

3/4

一

4 1/8

5.0

26

LD50-3B26T-QSTL

7

5.52

5.185

Q1

0.332

2 25/32

2 1/2

3/4

—

4 1/8

5.9

28

LD50-3B28T-QSTL

7

5.92

5.582

Q1

2 25/32

2 1/2

3/4

—

4 1/8

7.3

30

LD50-3B30T-QSTL

7

6.32

5.979

Q1

2 25/32

2 1/2

3/4

—

4 1/8

8.8

32

LD50-3B32T-QSTL

7

6.72

6.376

Q1

2 25/32

2 1/2

3/4

—

4 1/8

10.9

35

LD50-3B35T-QSTL

7

7.32

6.972

Q1

2 25/32

2 1/2

3/4

—

4 1/8

13.7

36

LD50-3B36T-QSTL

7

7.52

7.171

Q1

0.332

2 25/32

2 1/2

'3/4

一

4 1/8

14.6

40

LD50-3B40T-QSTL

7

8.32

7.966

Q1

2 25/32

2 1/2

'3/4

一

4 1/8

19.1

42

LD50-3B42T-QSTL

7

8.72

8.363

Q1

2 25/32

2 1/2

'3/4

一

4 1/8

21.5

48

LD50-3B48T-QSTL

7

9.91

9.556

Q1

2 25/32

2 1/2

'3/4

一

4 1/8

29.6

52

LD50-3B52T-QSTL

7

10.71

10.351

Q1

2 25/32

2 1/2

'3/4

一

4 1/8

36.4

60

LD50-3B60T-RSTL

6

12.3

11.942

R1

0.332

2 5/32

2 7/8

1 1/8

—

5 3/8

48.0

68

LD50-3B68T-RSTL

6

13.89

13.533

R1

2 5/32

2 7/8

1 1/8

—

5 3/8

63.5

72

LD50-3B72T-RSTL

6

14.69

14.329

R1

2 5/32

2 7/8

1 1/8

—

5 3/8

72.0

76

LD50-3B76T-RSTL

6

15.49

15.124

R1

2 5/32

2 7/8

1 1/8

—

5 3/8

81.0

84

LD50-3B84T-RSTL

6

17.08

16.715

R1

2 5/32

2 7/8

1 1/8

—

5 3/8

100

95

LD50-3B95T-RSTL

6

19.27

18.903

R1

0.332

2 5/32

2 7/8

1 1/8

一

5 3/8

130

102

LD50-3B102T-RSTL

6

20.66

20.295

R1

2 5/32

2 7/8

1 1/8

一

5 3/8

151



型号表示例


LD50
 -
 3B 30T Q -
 G
 STL
（1）
（2）
 （3）
 （4）
（5）
 （6）


（1）链号

（2）链轮类型

（3）链轮齿数

（4）Q：齿端硬化规格

（5）G：适配锥套型号

（6）STL: 适配锥套类型


链轮的类型


类型

1A型

1B 型

1C 型

2A型

2B型

2C型

3A型

3B型

3C型

SD型

说明

单排
片式

单排
单侧轮毂

单排
双侧轮毂

双排
片式

双排
单侧轮毂

双排
双侧轮毂

三排
片式

三排
单侧轮毂

三排
双侧轮毂

双排
双向驱动

图示




×
