80-3 STL锥孔链轮

STL 锥孔链轮的中心孔为锥形，锥度为 4°±15′，配合锥套使用时可通过轴向压紧实现无键连接，确保传动稳定性和安装精度。

应用领域

汽车生产

机械工程

包装行业

物流运输业

产品手册索取



产品特点

材料通常为碳钢或不锈钢。

可进行包括发黑、镀锌或镀镍等表面处理，以提高耐磨性和耐腐蚀性。

采用先进的铣齿加工工艺，使齿形更精确。

STL 锥孔链轮的中心孔为锥形，锥度为 4°±15′。

齿部硬化：主要用于需要提高齿端强度和磨损寿命的场合，各个尺寸小齿数的机械用碳素钢轮毂切削规格，齿端部均实施硬化处理。

齿部无硬化：齿端不实施硬化处理，链轮大齿数范围的齿端均为无硬化规格。

请先咨询我司技术人员以确定适配的链轮及配套使用的STL锥套型号。

安装完成后，检查安装传动链轮的位置状态是否良好，否则须检修或更换相关件。

按正确方法将主、从动链轮安装到位，且锁紧紧固件使其达到规定力矩要求。

装上链条并调整好松紧度后，检查链条与链轮配合是否顺畅、共面，且与链罩无干涉。

从动链轮应有张紧装置。

链轮和链条最好同时更换，若只更换其中之一，会加剧双方的磨损。

由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。

要定期地清洁及润滑传动链条、传动链轮，以提高其使用寿命。

镀锌：可提高链轮的防锈性能，表面呈现黄白色。

化学镀镍：链轮进行化学镀镍后耐腐蚀性能、耐磨损性能提高。

发黑处理（表面氧化）：即碱性发黑处理，将链轮置于碱性处理液中加热产生化学作用，在其表面形成黑色薄膜，薄膜具有一定防锈效果。

磷化处理：即磷酸盐处理。将链轮浸入加温后的磷酸盐溶液中进行化学处理，使链轮表面形成磷酸盐保护膜。

技术参数

点击图片放大

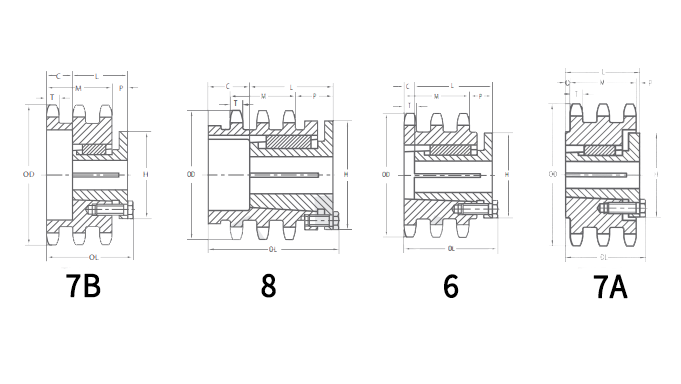

■链轮尺寸表

齿数

链轮型号

型号

外圆直径

节距圆直径

 锥套型号

尺寸

锥套重量

De

Dp

T

OL

L

P

C

H

inch

inch

inch

inch

inch

inch

inch

inch

13

LD80-3B13T-P2STL

7B

4.66

4.179

P2

0.557

3 3/4

2 15/16

5/8

9/16

3

5.7

14

LD80-3B14T-Q2STL

8

4.98

4.494

Q2

0.557

5 25/32

3 1/2

1 3/4

2

4 1/8

7.5

15

LD80-3B15T-Q2STL

6

5.31

4.81

Q2

0.557

4 29/32

3 1/2

1 3/4

1 1/8

4 1/8

8.1

16

LD80-3B16T-Q2STL

7A

5.63

5.126

Q2

0.557

3 7/8

3 1/2

3/4

3/32

4 1/8

9.3

17

LD80-3B17T-Q2STL

7B

5.95

5.442

Q2

0.557

3 29/32

3 1/2

3/4

1/8

4 1/8

9.8

18

LD80-3B18T-Q2STL

7B

6.27

5.759

Q2

0.557

3 29/32

3 1/2

3/4

1/8

4 1/8

12

19

LD80-3B19T-Q2STL

7B

6.59

6.076

Q2

0.557

3 29/32

3 1/2

3/4

1/8

4 1/8

13.9

20

LD80-3B20T-RSTL

7B

6.91

6.392

R1

0.557

4 1/32

2 7/8

7/8

7/8

5 3/8

10.2

21

LD80-3B21T-RSTL

7B

7.24

6.71

R1

0.557

4 1/32

2 7/8

7/8

7/8

5 3/8

12.4

22

LD80-3B22T-RSTL

7B

7.56

7.027

R1

0.557

4 1/32

2 7/8

7/8

7/8

5 3/8

14.6

23

LD80-3B23T-RSTL

7A

7.88

7.344

R1

0.557

3 5/32

2 7/8

一

一

5 3/8

15.9

24

LD80-3B24T-RSTL

7A

8.2

7.661

R1

0.557

3 5/32

2 7/8

一

一

5 3/8

18.5

25

LD80-3B25T-RSTL

7A

8.52

7.979

R1

0.557

3 5/32

2 7/8

一

一

5 3/8

20.3

26

LD80-3B26T-RSTL

7A

8.84

8.296

R1

0.557

3 5/32

2 7/8

一

一

5 3/8

23.4

27

LD80-3B27T-RSTL

7A

9.16

8.614

R1

0.557

3 5/32

2 7/8

一

一

5 3/8

25.8

28

LD80-3B28T-RSTL

7A

9.48

8.931

R1

0.557

3 5/32

2 7/8

一

一

5 3/8

28.1

30

LD80-3B30T-RSTL

7A

10.11

9.567

R1

0.557

3 5/32

2 7/8

一

一

5 3/8

33.3

36

LD80-3B36T-SSTL

6

12.03

11.474

S1

0.557

5 1/8

4 3/8

1 1/2

一

6 3/8

67

42

LD80-3B42T-SSTL

6

13.94

13.382

S1

0.557

5 1/8

4 3/8

1 1/2

一

6 3/8

96.1

45

LD80-3B45T-SSTL

6

14.9

14.336

S1

0.557

5 1/8

4 3/8

1 1/2

一

6 3/8

112

52

LD80-3B52T-U0STL

6

17.13

16.562

U0

0.557

5 23/32

5 1/4

2 3/8

一

8 3/8

150

60

LD80-3B60T-U0STL

6

19.68

19.107

U0

0.557

5 23/32

5 1/4

2 3/8

一

8 3/8

207

68

LD80-3B68T-U0STL

6

22.23

21.653

U0

0.557

5 23/32

5 1/4

2 3/8

一

8 3/8

271

76

LD80-3B76T-U0STL

6

24.78

24.198

U0

0.557

5 23/32

5 1/4

2 3/8

一

8 3/8

344

95

LD80-3B95T-U0STL

7A

30.83

30.245

U0

0.557

5 23/32

5 1/4

1 13/32

1

8 3/8

384


型号表示例


LD80
 -
 3B 30T Q -
 G
 STL
（1）
（2）
 （3）
 （4）
（5）
 （6）


（1）链号

（2）链轮类型

（3）链轮齿数

（4）Q：齿端硬化规格

（5）G：适配锥套型号

（6）STL: 适配锥套类型


链轮的类型


类型

1A型

1B 型

1C 型

2A型

2B型

2C型

3A型

3B型

3C型

SD型

说明

单排
片式

单排
单侧轮毂

单排
双侧轮毂

双排
片式

双排
单侧轮毂

双排
双侧轮毂

三排
片式

三排
单侧轮毂

三排
双侧轮毂

双排
双向驱动

图示




×
